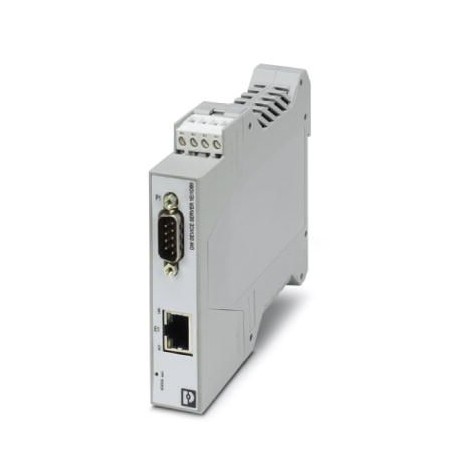

GW MODBUS TCP/RTU 1E/1DB9 2702764 PHOENIX CONTACT Convertidor de interfaces
GW MODBUS TCP/RTU 1E/1DB9
2702764
PHOENIX_CONTACT
La pasarela de enlace GW MODBUS TCP/RTU convierte datos serie Modbus RTU o ASCII a Modbus TCP. Es compatible con equipos serie maestros y esclavos. Comprende una conexión RJ45 y una conexión D-SUB-9.
La pasarela de enlace GW MODBUS TCP/RTU... convierte datos serie Modbus RTU o ASCII a Modbus TCP. Es compatible con equipos serie cliente o servidor. Comprende un puerto RJ45 y un puerto D-SUB-9.
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702764 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC323 - |
| Página del catálogo | Página 343 (C_6_2017) |
| EAN | 4055626339313 |
| Peso por unidad (sin incluir el embalaje) | 167,300 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | US (Estados Unidos) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Altitud | < 2000 m |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
Generalidades
| Separación galvánica | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tensión de prueba Interfaz de datos/Interfaz de datos | 1,5 kVeff(50 Hz, 1 min) |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 61000-6-4 |
| Peso neto | 167,3 g |
| Material carcasa | PA 6.6 |
| Color | gris |
| MTBF | 92,1 Años (Norma Telcordia, temperatura: 25 °C, carga: 50%, factor medioambiental = 1,0) |
| 61,4 Años (Norma Telcordia, temperatura: 40 °C, carga: 50%, factor medioambiental = 1,5) | |
| Conformidad | Conformidad CE |
| UL, EE.UU. | UL 61010-1 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D T4A |
Alimentación
| Tensión de alimentación | 10,8 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON) |
|---|---|
| Absorción de corriente máxima | 60 mA (24 V DC) |
| Absorción de corriente típica | 48 mA (24 V DC) |
| Sección de conductor flexible máx. | 2,50 mm² |
| Sección de conductor flexible mín. | 0,20 mm² |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor AWG mín. | 24 |
Interfaz serie
| Interfaz 1 | Modbus/TCP |
|---|---|
| Interfaz | Ethernet |
| Número de puertos | 1 |
| Tipo de conexión | Hembra RJ45, apantallada |
| Longitud de transmisión | ≤ 100 m (par trenzado apantallado) |
| Protocolos soportados | Modbus RTU, Modbus ASCII, Modbus/TCP |
| Protocolos auxiliares | ARP, DHCP (cliente), PING |
| Velocidad de transmisión serie | 10/100 Mbits/s, autonegociación |
| Interfaz 2 | Modbus RTU / ASCII |
| Interfaz | RS-232 |
| Número de conexiones | 1 |
| Tipo de conexión | Conector macho D-SUB 9 |
| Formato de fichero/codificación | 5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío |
| Longitud de transmisión | 15 m |
| Ocupación de pins | |
| Control de flujo de datos/Protocolos | Software handshake, Xon/Xoff o hardware handshake RTS/CTS |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interfaz 3 | Modbus RTU / ASCII |
| Interfaz | RS-422 |
| Número de conexiones | 1 |
| Tipo de conexión | Conector macho D-SUB 9 |
| Formato de fichero/codificación | 5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío |
| Longitud de transmisión | ≤ 1200 m |
| Resistencia terminal | |
| 120 Ω (configurables) | |
| Ocupación de pins | |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
| Interfaz 4 | Modbus RTU / ASCII |
| Interfaz | RS-485 |
| Número de conexiones | 1 |
| Tipo de conexión | Conector macho D-SUB 9 |
| Formato de fichero/codificación | 5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío |
| Resistencia terminal | 120 Ω (configurables) |
| Ocupación de pins | |
| Velocidad de transmisión serie | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Choque según EN 60068-2-27/IEC 60068-2-27 | |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Normas/especificaciones | EN 55022, EN 55024 |
| Conformidad | Conformidad CE |
| UL, EE.UU. | UL 61010-1 |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D T4A |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
| ATEX | DEMKO 18ATEX 2026X: II 3 G Ex ec IIC T4 Gc |
| IECEx | IECEx UL 18.0023X Ex ec IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
