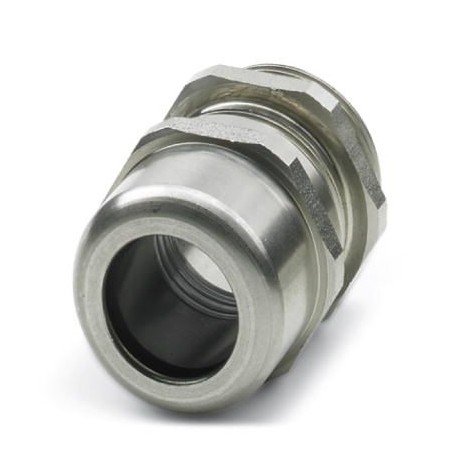

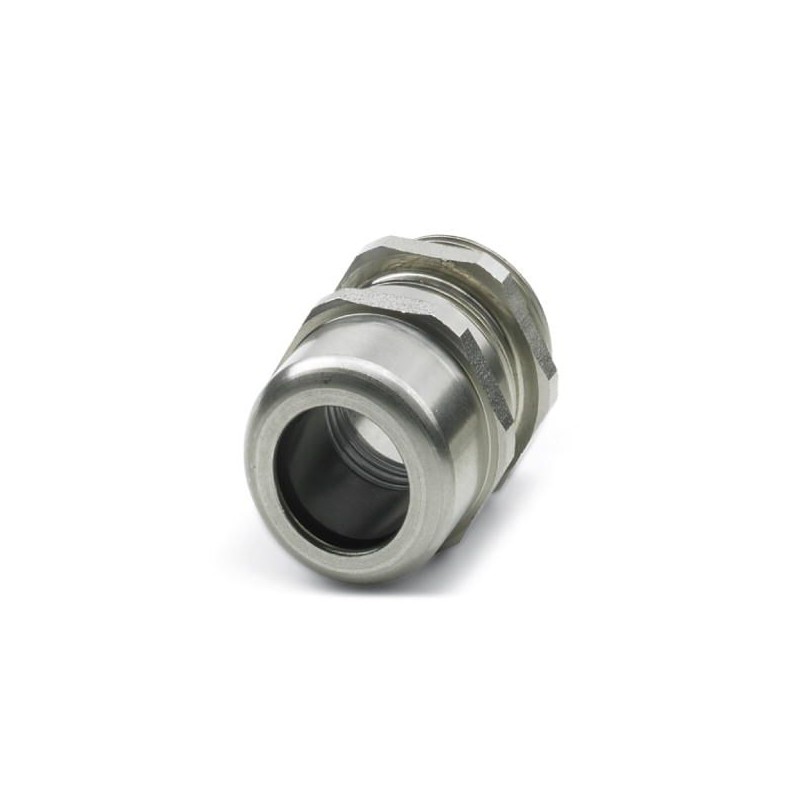

G-INS-M40-M68N-SNES-S 1424546 PHOENIX CONTACT Prensa-cabo
G-INS-M40-M68N-SNES-S
1424546
PHOENIX_CONTACT
Prensa-cabo
Prensa-cabo, material de conexão aparafusado: Aço inoxidável 1.4305, diâmetro externo do cabo 19 mm ... 28 mm, blindagem: não, rosca de conexão: M40 x 1,5, cor: prata, com O-ring
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e quatro mil quinhentos quarenta e seis |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 700 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e quatro mil quinhentos e doze |
| Peso por Peça (excluindo embalagem) | 161.500 g |
| Personalizado número de tarifação | Setenta e três milhões duzentos e sessenta e nove mil, noventa e oito |
| País de origem | TR (Turquia) |
Dimensões
| Comprimento | 52,5 mm |
|---|---|
| Tamanho da chave, porca de união | 46 mm |
| Tamanho da chave, suporte | 46 mm |
| Hexágono dimensão angular | 51,5 mm |
| Comprimento da rosca de conexão | 9 mm |
| Alimentação através de diâmetro do furo | De 40,1 mm ... de 40,3 mm |
| Externo diâmetro do cabo | 19 mm, 28 mm ... |
| 21 mm ... 28 mm (para UL 514 B) |
Condições ambientais
| Grau de proteção | IP68 (5 bar, 30 min.) |
|---|---|
| IP66 | |
| IP69 | |
| Temperatura ambiente (operação) | -40 °C A 100 °C (estático) |
Geral
| Não. de condutores | Um |
|---|---|
| Glândula de cabo de material | Aço inoxidável 1.4305 |
| Material, inserir | Poliamida 6 |
| Cabo de material de vedação | Neoprene |
| Material de vedação | Borracha nitrílica (O-ring) |
| Blindado | nenhum |
| Tipo de rosca de conexão do lado | M40 x 1,5 |
| Tipo de rosca na conexão do lado | M40 |
| Torque | 17 Nm (porca de União) |
| 17 Nm (bucha de Apoio) | |
| 15 Nm (para UL514 B: porca de união) | |
| Cor | prata |
| Impacto categoria | Quatro |
| Execução do alívio de tensão | Um |
| Instruções de montagem | 1) parafuso de Montagem suporte de ligação do alojamento com o torque correto 2) Insira o cabo de 3) Aperte a porca de união usando o torque correto |
| Fabricante | BIMED |
| Fabricante Designação | BMSC-E5 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 6.0Vinte e sete milhões cento e quarenta e nove mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 8.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 9.0Vinte e sete milhões cento e quarenta e quatro mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | Métrico |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 9 mm |
| Largura da chave (EF000177) | 46 mm |
| Dimensão angular hexagonal (EF005268) | 51.5 mm |
| Adequado ao diâmetro do cabo (EF005466) | 19 mm |
| Material (EF002169) | Plástico |
| Qualidade do material (EF001257) | Poliamida |
| Tipo de acabamento (EF000139) | Sem tratamento |
| Livre de halogéneo (EF000025) | Não |
| Grau de proteção (IP) (EF005474) | IP68 |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Com alívio de tensão (EF000878) | Sim |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
