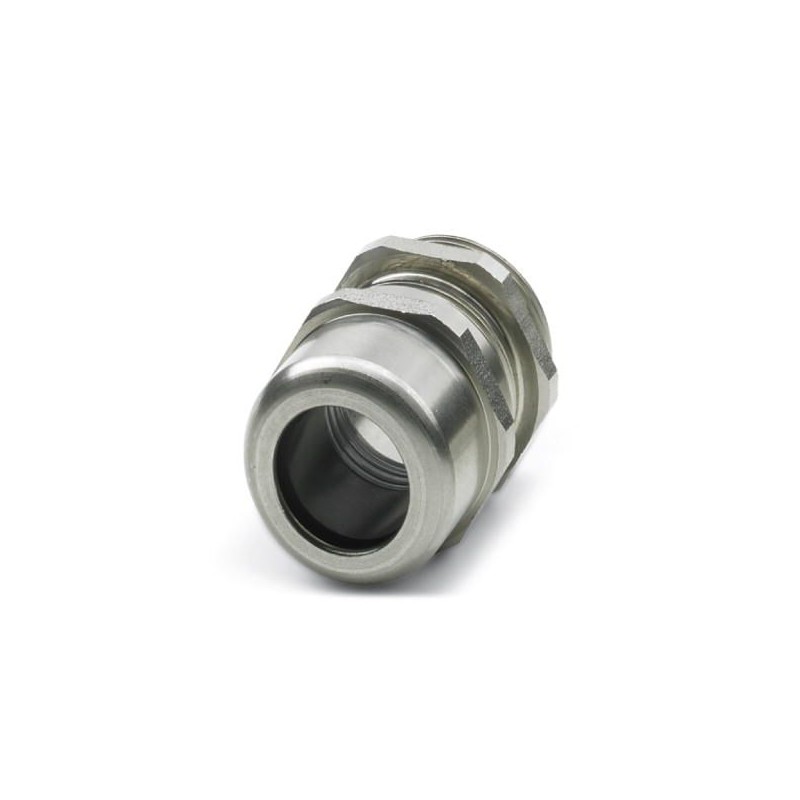

G-INS-M40-M68N-SNES-S 1424546 PHOENIX CONTACT Presse-étoupe
G-INS-M40-M68N-SNES-S
1424546
PHOENIX_CONTACT
Presse-étoupe
Presse-étoupe, matériau de raccordement vissé : Acier inoxydable 1.4305, diamètre extérieur du câble 19 mm ... 28 mm, blindage : non, filetage : M40 x 1,5, couleur : argent, avec joint torique
Accessoires pour entrée de câbles et de conduits > Presse-étoupe
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt quatre mille cinq cent quarante six |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 700 (C-2-2017) |
| GTIN | 4055626374512 |
| Poids par Pièce (hors emballage) | 161.500 g |
| Tarif des douanes numéro | Soixante treize million deux cent soixante neuf mille quatre vingt dix huit |
| Pays d'origine | TR (Turquie) |
Dimensions
| Longueur | 52,5 mm |
|---|---|
| Ouverture de clé, écrou | 46 mm |
| La clé de la taille, de soutien | 46 mm |
| Hexagone dimension angulaire | 51.5 mm |
| La longueur du fil de liaison | 9 mm |
| Alimentation à travers le trou de diamètre | 40.1 mm ... 40.3 mm |
| Câble externe de diamètre | 19 mm 28 mm ... |
| 21 mm ... 28 mm (UL 514 B) |
Conditions ambiantes
| Degré de protection | IP68 (5 bar, 30 min.) |
|---|---|
| IP66 | |
| IP69 | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (statique) |
Général
| Pas de. de conducteurs | Un |
|---|---|
| Presse-étoupe matériau | Acier inoxydable 1.4305 |
| Matériel, insérer | Polyamide 6 |
| Câble matériau du joint | Néoprène |
| Matériau d'étanchéité | Perbunan (O-ring) |
| Blindé | pas de |
| Type de filetage de raccordement côté | M40 x 1,5 |
| Type de filetage sur le côté de raccordement | M40 |
| Couple | 17 Nm (écrou) |
| 17 Nm (Soutien manche) | |
| 15 Nm (pour UL514 B: écrou) | |
| Couleur | argent |
| Catégorie | Quatre |
| L'exécution de la souche de secours | Un |
| Instructions de montage | 1) vis de fixation support de connexion dans le boîtier avec le bon couple de serrage 2) Insérer le câble 3) Serrer l'écrou en utilisant le couple de serrage correct |
| Fabricant | BIMED |
| Désignation Du Fabricant | BMSC-E5 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante neuf mille cents neufeCl@ss 6.0Vingt sept million cents quarante neuf mille centeCl@ss 7.0Vingt sept million cents quarante neuf mille cents neufeCl@ss 8.0Vingt sept million cents quarante neuf mille cents neufeCl@ss 9.0Vingt sept million cents quarante quatre mille quatre cent trente deux
| Caractéristique | Valeur |
|---|---|
| Type de filetage (EF001758) | Métrique |
| Taille de filetages en pouces NPT/filetage au pas du gaz (EF007838) | Autre |
| Longueur de filetage (EF000368) | 9 mm |
| Largeur de clé (EF000177) | 46 mm |
| Dimension angulaire hexagonale (EF005268) | 51.5 mm |
| Pour diamètre de câble (EF005466) | 19 mm |
| Matériau (EF002169) | Plastique |
| Qualité du matériau (EF001257) | Polyamide |
| Traitement de surface (EF000139) | Non traité |
| Sans halogène (EF000025) | Non |
| Classe de protection (IP) (EF005474) | IP68 |
| Protection contre les courbures (EF000734) | Non |
| Avec contre-écrou (EF005049) | Non |
| Bloquant à l'ouverture (EF012547) | Non |
| Modèle (EF000010) | Droit |
| Joint multi-passages (EF005004) | Non |
| Raccord à écrou de câble plat (EF004685) | Non |
| Serre cable (EF000878) | Oui |
| Type de joint (EF001217) | EV009696 |
| Raccord à écrou divisible (EF005337) | Non |
| Température d'utilisation (EF001742) | -40 °C |
| Finition antidéflagrante (EF004191) | Non |
| Pour Ex-Zone gaz (EF005728) | Sans |
| Pour poussière Ex-Zone (EF008404) | Sans |
| Pour câbles blindés (EF012184) | Non |
| Finition CEM (EF001062) | Non |
| Blindé (EF000881) | Non |
| Équilibré en pression (EF024919) | Non |
