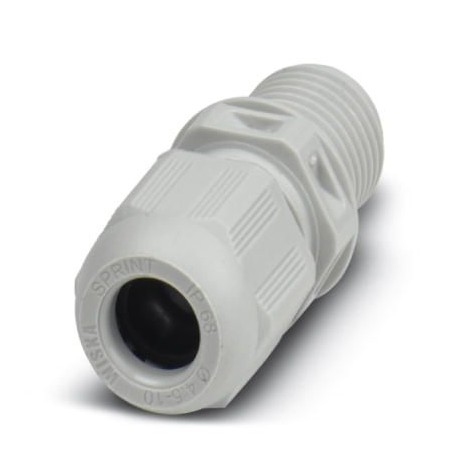

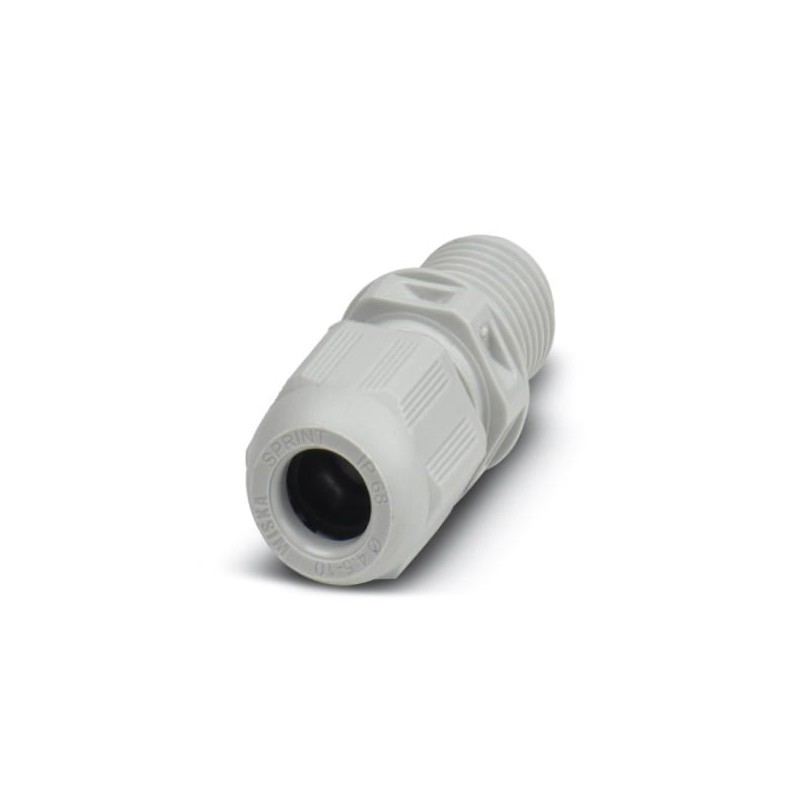

G-INS-M16-M68L-PEPDS-LG 1424514 PHOENIX CONTACT Prensa-cabo
G-INS-M16-M68L-PEPDS-LG
1424514
PHOENIX_CONTACT
10
Prensa-cabo
Prensa-cabo, material de conexão a parafuso: PA, diâmetro externo do cabo 4,5 mm ... 10 mm, blindagem: não, rosca de ligação: M16 x 1,5, cor: cinzento claro RAL 7035
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte quatro mil e quinhentos quatorze |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e setenta e quatro mil cento noventa e dois |
| Peso por Peça (excluindo embalagem) | 10.370 g |
| Personalizado número de tarifação | Trinta e nove milhões, duzentos e sessenta e nove mil e noventa e sete |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento | 37 mm |
|---|---|
| Tamanho da chave, porca de união | 20 mm |
| Tamanho da chave, suporte | 20 mm |
| Hexágono dimensão angular | 22 mm |
| Comprimento da rosca de conexão | 15 mm |
| Alimentação através de diâmetro do furo | 16.1 mm ... 16.2 mm |
| Externo diâmetro do cabo | 4,5 mm a 10 mm |
| 6 mm ... 8.6 mm (UL) |
Condições ambientais
| Grau de proteção | IP68 (5 bar / 0.5 h) |
|---|---|
| IP69 | |
| Temperatura ambiente (operação) | -40 °C A 100 °C (estático) |
Geral
| Não. de condutores | Um |
|---|---|
| Glândula de cabo de material | PA |
| Cabo de material de vedação | EPDM |
| Blindado | nenhum |
| Tipo de rosca de conexão do lado | M16 x 1.5 |
| Tipo de rosca na conexão do lado | M16 |
| Torque | 1.5 Nm (porca de União) |
| 3.5 Nm (bucha de Apoio) | |
| Cor | lightgrey RAL 7035 |
| Impacto categoria | Dois |
| Execução do alívio de tensão | Um |
| Instruções de montagem | 1) parafuso de Montagem suporte de ligação do alojamento com o torque correto 2) Insira o cabo de 3) Aperte a porca de união usando o torque correto |
| Fabricante | WISKA |
| Fabricante Designação | ESKV-L 16 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 6.0Vinte e sete milhões cento e quarenta e nove mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 8.0Vinte e sete milhões cento e quarenta e nove mil cento e noveeCl@ss 9.0Vinte e sete milhões cento e quarenta e quatro mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | Métrico |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 15 mm |
| Largura da chave (EF000177) | 20 mm |
| Dimensão angular hexagonal (EF005268) | 22 mm |
| Adequado ao diâmetro do cabo (EF005466) | 4.5 mm |
| Material (EF002169) | Outro |
| Qualidade do material (EF001257) | Outro |
| Tipo de acabamento (EF000139) | Outro |
| Livre de halogéneo (EF000025) | Não |
| Grau de proteção (IP) (EF005474) | IP68 |
| Cor (EF000007) | Cinzento |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Com alívio de tensão (EF000878) | Sim |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
