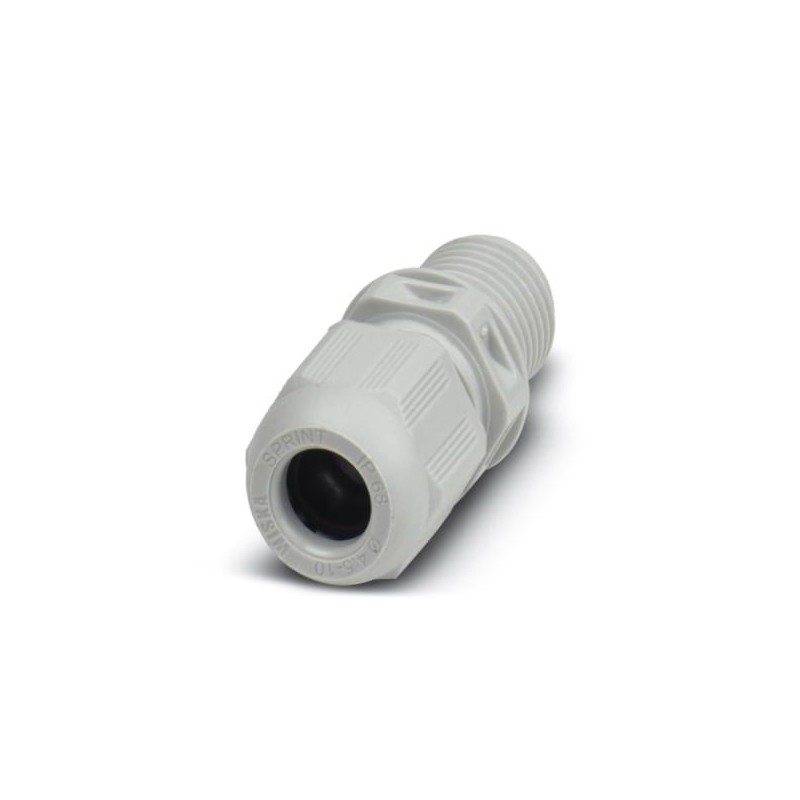

G-INS-M16-M68L-PEPDS-LG 1424514 PHOENIX CONTACT Presse-étoupe
G-INS-M16-M68L-PEPDS-LG
1424514
PHOENIX_CONTACT
10
Presse-étoupe
Presse-étoupe, matériau de raccordement à vis : PA, diamètre extérieur du câble 4,5 mm ... 10 mm, blindage : non, filetage : M16 x 1,5, couleur : gris clair RAL 7035
Accessoires pour entrée de câbles et de conduits > Presse-étoupe
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt quatre mille cinq cent quatorze |
|---|---|
| Unité d'emballage | 10 pc |
| Quantité d'ordre Minimum | 10 pc |
| GTIN | 4055626374192 |
| Poids par Pièce (hors emballage) | 10.370 g |
| Tarif des douanes numéro | Trente neuf million deux cent soixante neuf mille quatre vingt dix sept |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur | 37 mm |
|---|---|
| Ouverture de clé, écrou | 20 mm |
| La clé de la taille, de soutien | 20 mm |
| Hexagone dimension angulaire | 22 mm |
| La longueur du fil de liaison | 15 mm |
| Alimentation à travers le trou de diamètre | 16.1 16.2 mm mm ... |
| Câble externe de diamètre | 4,5 mm 10 mm ... |
| 6 mm ... 8.6 mm (UL) |
Conditions ambiantes
| Degré de protection | IP68 (5 bar / 0,5 h) |
|---|---|
| IP69 | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (statique) |
Général
| Pas de. de conducteurs | Un |
|---|---|
| Presse-étoupe matériau | PA |
| Câble matériau du joint | EPDM |
| Blindé | pas de |
| Type de filetage de raccordement côté | M16 x 1,5 |
| Type de filetage sur le côté de raccordement | M16 |
| Couple | 1,5 Nm (écrou) |
| 3,5 Nm (Soutien manche) | |
| Couleur | lightgrey RAL 7035 |
| Catégorie | Deux |
| L'exécution de la souche de secours | Un |
| Instructions de montage | 1) vis de fixation support de connexion dans le boîtier avec le bon couple de serrage 2) Insérer le câble 3) Serrer l'écrou en utilisant le couple de serrage correct |
| Fabricant | WISKA |
| Désignation Du Fabricant | ESKV-L 16 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million cents quarante neuf mille cents neufeCl@ss 6.0Vingt sept million cents quarante neuf mille centeCl@ss 7.0Vingt sept million cents quarante neuf mille cents neufeCl@ss 8.0Vingt sept million cents quarante neuf mille cents neufeCl@ss 9.0Vingt sept million cents quarante quatre mille quatre cent trente deux
| Caractéristique | Valeur |
|---|---|
| Type de filetage (EF001758) | Métrique |
| Taille de filetages en pouces NPT/filetage au pas du gaz (EF007838) | Autre |
| Longueur de filetage (EF000368) | 15 mm |
| Largeur de clé (EF000177) | 20 mm |
| Dimension angulaire hexagonale (EF005268) | 22 mm |
| Pour diamètre de câble (EF005466) | 4.5 mm |
| Matériau (EF002169) | Autre |
| Qualité du matériau (EF001257) | Autre |
| Traitement de surface (EF000139) | Autre |
| Sans halogène (EF000025) | Non |
| Classe de protection (IP) (EF005474) | IP68 |
| Couleur (EF000007) | Gris |
| Protection contre les courbures (EF000734) | Non |
| Avec contre-écrou (EF005049) | Non |
| Bloquant à l'ouverture (EF012547) | Non |
| Modèle (EF000010) | Droit |
| Joint multi-passages (EF005004) | Non |
| Raccord à écrou de câble plat (EF004685) | Non |
| Serre cable (EF000878) | Oui |
| Type de joint (EF001217) | EV009696 |
| Raccord à écrou divisible (EF005337) | Non |
| Température d'utilisation (EF001742) | -40 °C |
| Finition antidéflagrante (EF004191) | Non |
| Pour Ex-Zone gaz (EF005728) | Sans |
| Pour poussière Ex-Zone (EF008404) | Sans |
| Pour câbles blindés (EF012184) | Non |
| Finition CEM (EF001062) | Non |
| Blindé (EF000881) | Non |
| Équilibré en pression (EF024919) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
