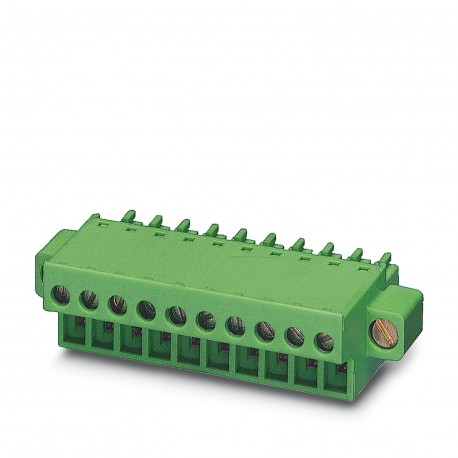

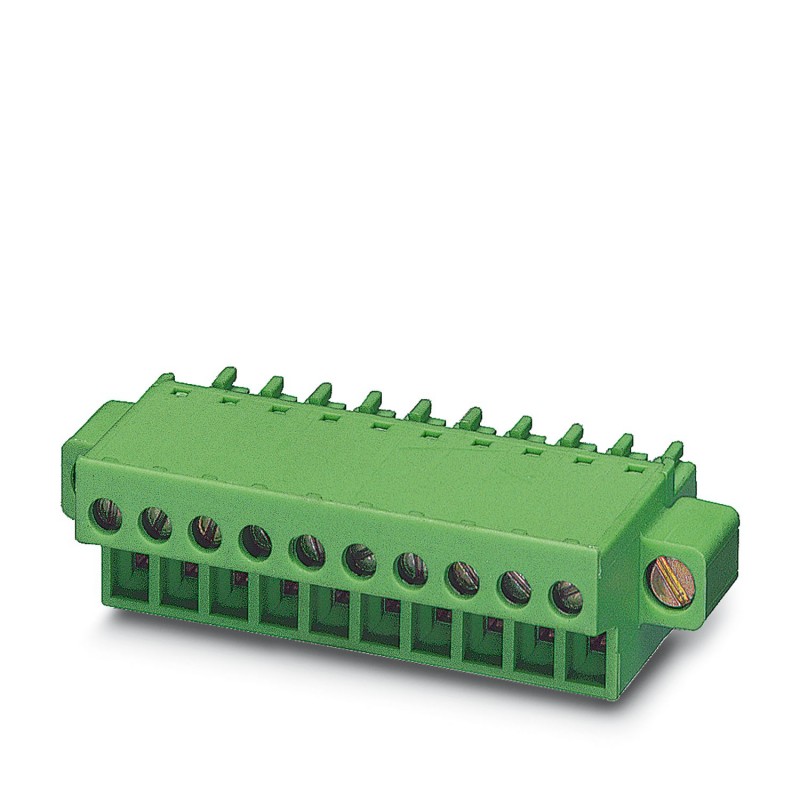

FRONT-MC 1,5/16-STF-3,81 CN16 1797253 PHOENIX CONTACT Conector para placa de circuito impresso, corrente nom..
FRONT-MC 1,5/16-STF-3,81 CN16
1797253
PHOENIX_CONTACT
50
Conector para placa de circuito impresso, corrente nominal: 8, número de pólos: 16, fase: 3,81 mm, tipo de conexão: Conexão por parafuso frontal, cor: verde, área contactos: Estanho
Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Conexão feminina, Número de potenciais: 16, Número de linhas: 1, Número de postes por linha: 16, número de conexões: 16, família do artigo: FRONT-MC 1,5/.. -STF, pitch: 3,81 mm, tipo de conexão: Conexão do parafuso dianteiro, direção de conexão do condutor/placa de circuito impresso: 0°, Sistema Steck: MINI COMBICON, Bloqueio: Trava de parafuso, tipo de embalagem: embalagem em caixa
Conector para placa de circuito impresso, seção nominal: 1,5 mm2, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de potenciais: 16, número de linhas: 1, número de polos: 16, número de conexões: 16, família de artigos: FRONT-MC 1.5/.. -STF, passo: 3,81 mm, tipo de conexão: Conexão de parafuso frontal, direção de conexão do condutor/placa de circuito impresso: 0°, sistema de encaixe: COMBICON MC 1.5, trava: Trava de parafuso, tipo de fixação: Fixação de ar (parafuso), tipo de embalagem: caixa
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Circuito conector na placa-mãe, corrente nominal: 8 a, tensão nominal de operação (III/2): 160 V, número de pólos: 16, afinação: 3,81 mm, conexão: Conexão de parafuso frontal, cor: verde, superfície de contato: Lata
Dados comerciais
| O código para o pedido | Um milhão setecentos e noventa e sete mil, duzentos e cinqüenta e três |
|---|---|
| Peças/pacote. | 50 PCS |
| Vendas-chave | AAAEAA - |
| GTIN | Quatro bilhões e quarenta e seis milhões, trezentos e cinqüenta e seis milhões seiscentos e trinta e nove mil seiscentos e sessenta e oito |
| Peso por peça (pacote incluído) | 20,800 g |
| Número da pauta aduaneira | Oitenta e cinco milhões, trezentos e sessenta e seis mil novecentos e noventa e |
Tamanho
| Comprimento [ l ] | 21.7 mm |
|---|---|
| Largura [ w ] | 71,35 mm |
| Altura [ h ] | 12.3 mm |
| Passo | 3,81 mm |
| Medida | 57,15 mm |
Geral
| A família artigo | FRONT-MC 1,5/..-STF |
|---|---|
| N. de pólos | Dezesseis |
| Link | Parafuso de conexão frontal |
| Tensão nominal (III/3) | 160 V |
| Ataque de conformidade com | É-VDE |
| Corrente nominal IN | Oito |
| Seção Nominal | 1,5 mm2 |
De ligação de dados
| Seção transversal do Condutor, rígido, mín. | 0,14 mm2 |
|---|---|
| Seção transversal do Condutor, rígido, máx. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,14 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal flexível com cravar o conector sem estofamento de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível com cravar o conector sem estofamento de plástico max. | 1,5 mm2 |
| Condutor de seção transversal flexível com aeh com colar de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível com aeh com colar de plástico max. | 0,5 mm2 |
| Secção transversal do condutor AWG min. | Vinte e oito |
| Secção transversal do condutor AWG max. | Dezesseis |
| 2 condutores com o mesmo diâmetro, rígido, mín. | 0,14 mm2 |
| 2 condutores com o mesmo diâmetro, rígido máx. | 0,5 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, min. | 0,14 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, max. | 0,75 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, com AEH sem estofamento de plástico min. | 0,25 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, com AEH sem estofamento de plástico max. | 0.34 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, com DUPLO AEH com colar de plástico min. | 0,5 mm2 |
| 2 condutores com o mesmo diâmetro, flexível, com DUPLO AEH com colar de plástico max. | 0,5 mm2 |
| Calibre de diâmetro de fios de acordo com UL/CUL min | Trinta |
| Calibre de diâmetro de fios de acordo com UL/CUL max | Dezesseis |
As regulamentações e os requisitos
| Ataque de conformidade com | É-VDE |
|---|---|
| CUL |
Ambiental, Cumprimento De Produtos
| China RoHS | Período para a correta utilização: ilimitado = EFUP-e |
|---|---|
| Substâncias perigosas acima dos valores limite |
Ranking
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 6.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 7.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 8.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 9.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
ETIM
| ETIM 4.0 | EC002643 |
|---|---|
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Trinta milhões, duzentos e onze mil, oitocentos e dez |
|---|---|
| UNSPSC 7.0901 | Trinta e nove milhões cento e vinte e um mil quatrocentos e nove |
| UNSPSC 11 | Trinta e nove milhões cento e vinte e um mil quatrocentos e nove |
| 12.01 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e nove |
| 13.2 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e nove |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
