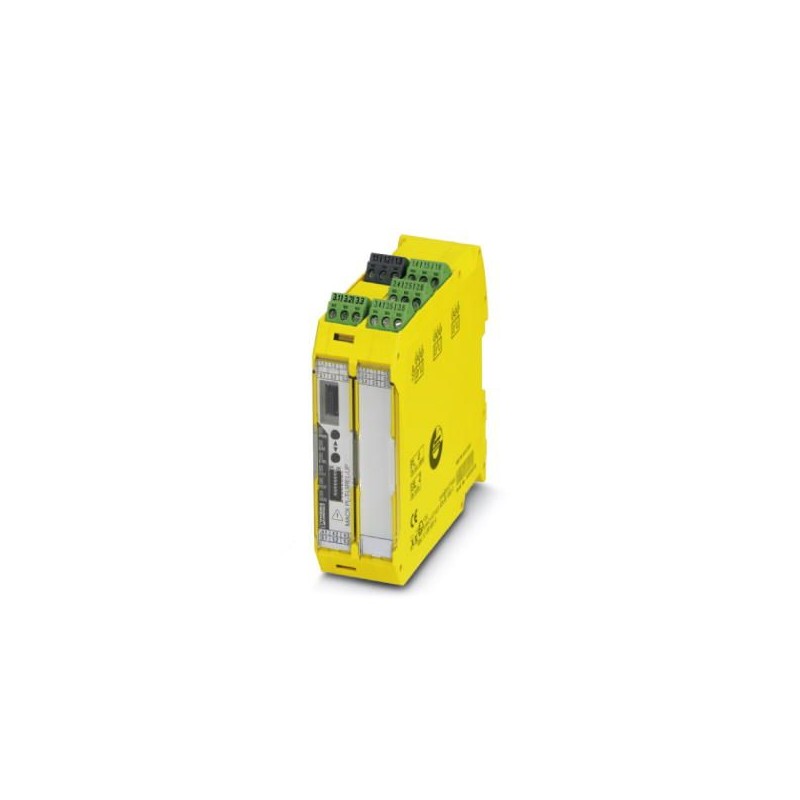

MACX PL-T-UIREL-UP 2904901 PHOENIX CONTACT Transdutor de temperatura
MACX PL-T-UIREL-UP
2904901
PHOENIX_CONTACT
Transdutor de temperatura
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2904901 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 139 (C-5-2017) |
| GTIN | 4046356898768 |
| Peso por unidade (exclusive embalagem) | 318,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. altura de aplicação | ≤ 2000 m |
| Umidade do ar admissível (funcionamento) | típ. 5 % ... 95 % (sem condensação) |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
Dados da entrada
| Tipos de sensores utilizados (RTD) | Sensores de Pt, Ni, Cu: 2, 3 e 4 condutores |
|---|---|
| Tipos de sensores utilizados (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Faixa de medição de temperatura | -200 °C ... 850 °C |
| Faixa de sinal de entrada | 0 Ω ... 50 kΩ |
| Faixa de resistência potenciômetro | 0 Ω ... 50 kΩ |
| Faixa de sinal de entrada | -1000 mV ... 1000 mV |
Dados de saída
| Configurável/Programável | sim |
|---|---|
| Sinal de saída corrente | 4 mA ... 20 mA (em caso de SIL; outros configuráveis de forma livre sem SIL) |
| Sinal de saída corrente máxima | 22 mA |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (com 20 mA) |
| Comportamento com falha do sensor | conforme NE 43 ou livremente configurável |
| Denominação saída | Saída de relé |
| Descrição da saída | 1 SIL/PL |
| Configurável/Programável | sim |
| Versão do contato | 2 inversores |
| Material de contato | AgSnO2, folheado a ouro duro |
| Tensão de comutação máxima | 250 V AC (250 V DC) |
| Corrente de ligação máxima | 2 A (250 V AC) |
| 2 A (28 V DC) | |
| 0,2 A (120 V DC) |
Alimentação
| Faixa de tensão de alimentação | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Consumo de corrente | < 2,4 W |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Rosca | M3 |
| Tipo de conexão | Conexão a parafuso |
Geral
| Erro de transmissão máximo | 0,1 % (p. ex., com Pt100, tolerância 300 K, 4 ... 20 mA) |
|---|---|
| Coeficiente de temperatura máximo | 0,01 %/K |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Material caixa | PA 6.6-FR |
| Cor | amarelo |
| Denominação | Entrada/saída/alimentação |
| Isolamento galvânico | 300 Veff(Tensão de isolamento nominal (categoria de sobretensão II, grau de impurezas 2, isolação segura conforme EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensão de teste) | |
| Denominação | Entrada/saída |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Entrada / alimentação |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Entrada/Saída de comutação |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| SIL | 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Isolação galvânica | 4 vias, entre entrada / saída / alimentação / saída de comando |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2904901-MACX PL-T-UIREL-UP | 129 Kbytes |
|
