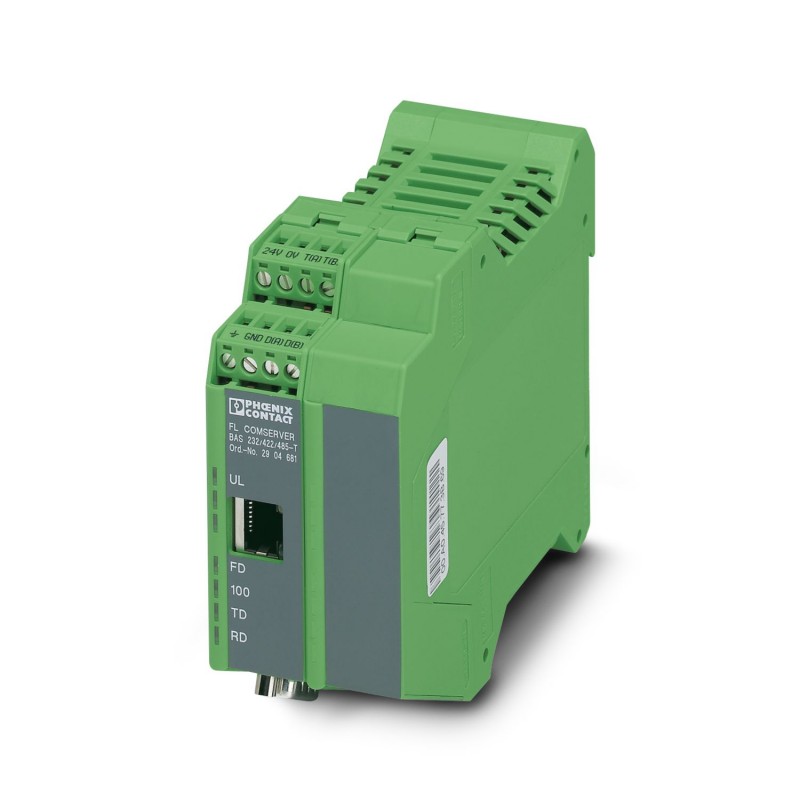

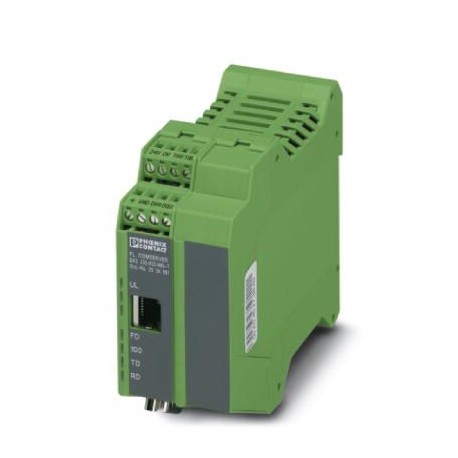

FL COMSERVER BAS 232/422/485-T 2904681 PHOENIX CONTACT Conversor de interface
FL COMSERVER BAS 232/422/485-T
2904681
PHOENIX_CONTACT
Conversor de interface
FL COMSERVER BASIC...-T, variante com faixa de temperatura estendida (-40 °C a 70 °C). Para conversão de uma interface serial RS-232/422/485 para Ethernet, ele suporta apenas aplicativos TCP e UDP, incl. CD-ROM com software redirecionador de porta Com
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904681 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 341 (C-6-2017) |
| GTIN | 4046356880442 |
| Peso por unidade (exclusive embalagem) | 298,900 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Separado, 40 mm de distância ao redor) |
|---|---|
| -40 °C ... 60 °C (alinhado sem intervalo) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Altitude | 5000 m (Restrição, ver declaração do fabricante) |
| Grau de proteção | IP20 |
| Resistência contra interferência | EN 61000-6-2:2005 |
Geral
| Separação galvânica | DIN EN 50178 (VCC // Ethernet // Serial) |
|---|---|
| Tensão de teste interface de dados/interface de dados | 1,5 kVeff(50 Hz, 1 min) |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Radiação de interferência | EN 61000-6-4 |
| Peso líquido | 298,9 g |
| Material caixa | PA 6.6-FR |
| Cor | verde |
| MTBF | 666 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 179 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| MTTF | 1973 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 854 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 348 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) | |
| Conformidade | Conforme CE |
| ATEX | II 3G Ex nA IIC T4 Gc X (Observar as instruções especiais de instalação na documentação!) |
Alimentação
| Tensão nominal de alimentação | 24 V AC/DC ±20 % (através de borne a parafuso plugável COMBICON) |
|---|---|
| Faixa de tensão de alimentação | 12 V AC/DC ... 30 V AC/DC (Observar derating) |
| Consumo de corrente típico | 100 mA (24 V DC) |
Interface serial
| Interface 1 | Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Quantidade de portas | 1 |
| Tipo de conexão | Conector RJ45, blindado |
| Comprimento de transmissão | ≤ 100 m (Par trançado blindado) |
| Protocolos compatíveis | TCP/IP, UDP |
| Protocolos auxiliares | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Taxa de transmissão serial | 10/100 MBit/s, autonegociação |
| Interface 2 | Interface RS-232, de acordo com ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Interface | RS-232 |
| Tipo de conexão | Conectore D-SUB 9 |
| Formato de arquivo/codificação | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Comprimento de transmissão | 15 m |
| Configuração de pinos | Comutação DTE/DCE via gerenciamento baseado na Web |
| Controle de fluxo de dados / Protocolos | Tomada de contato de software, Xon/Xoff, tomada de contato de hardware RTS/CTS, compatível com 3964 R, Modbus RTU/ASCII |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s |
| Interface 3 | Interface RS-422, de acordo com ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
| Interface | RS-422 |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Formato de arquivo/codificação | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Comprimento de transmissão | ≤ 1200 m |
| Resistor de terminação | 390 Ω (configurável) |
| 180 Ω | |
| 390 Ω | |
| Controle de fluxo de dados / Protocolos | autocontrolado |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s |
| Interface 4 | Interface RS-485, conforme EIA/TIA-485, DIN 66259-4/RS-485 a 2 fios |
| Interface | RS-485 |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Formato de arquivo/codificação | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Resistor de terminação | 390 Ω |
| 180 Ω | |
| 390 Ω (configurável) | |
| Controle de fluxo de dados / Protocolos | autocontrolado |
| Taxa de transmissão serial | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s |
Função
| Gerenciamento baseado na web | sim |
|---|---|
| Gerenciamento | Gerenciamento baseado em web, SNMP, acesso de emergência com Telnet e serial |
| Indicações de estado e de diagnóstico | LEDs: UL (tensão lógica), TD + RD (atividade de dados serial), FD (full duplex), 100 (operação 100 Mbit/s), Link (Ethernet) Activity (Ethernet), ERR (Error) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Tipo de teste | Queda livre conforme IEC 60068-2-32 |
| Resultado de teste | 1 m |
| Tipo de teste | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 |
| Resultado de teste | 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste | 15g, duração 11 ms, impulso de choque semisenoidal |
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste | 30g, duração 11 ms, impulso de choque semissenoidal |
| Radiação de interferência | EN 61000-6-4 |
| Resistência contra interferência | EN 61000-6-2:2005 |
| Livre de substâncias nocivas à película de verniz | segundo a norma central VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Normas / Determinações | EN 50121-4 |
| Conformidade | Conforme CE |
| ATEX | II 3G Ex nA IIC T4 Gc X |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250500eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2904681-FL COMSERVER BAS 232/422/485-T | 156 Kbytes |
|
