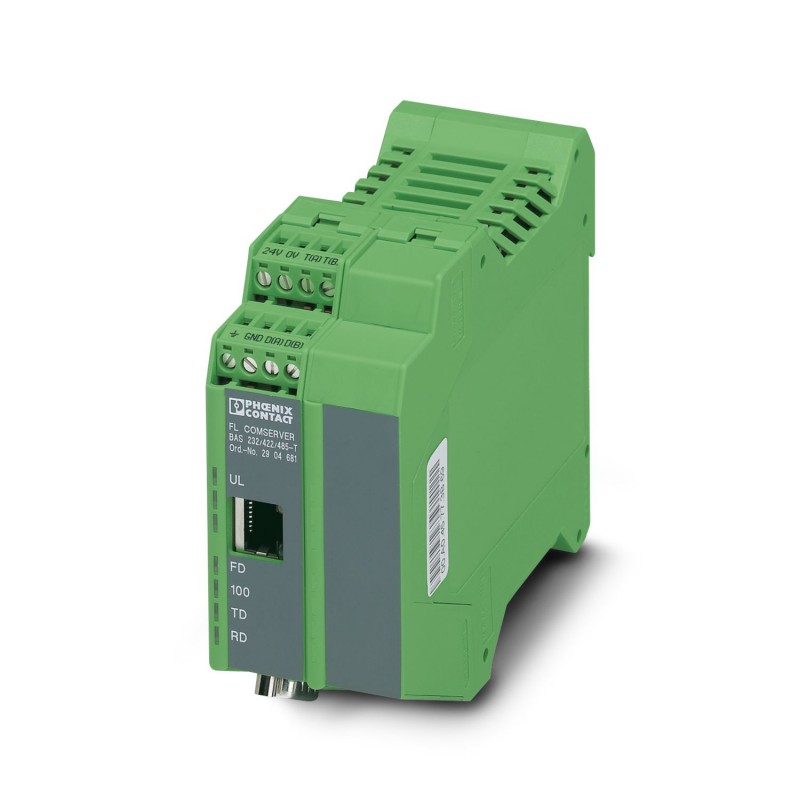

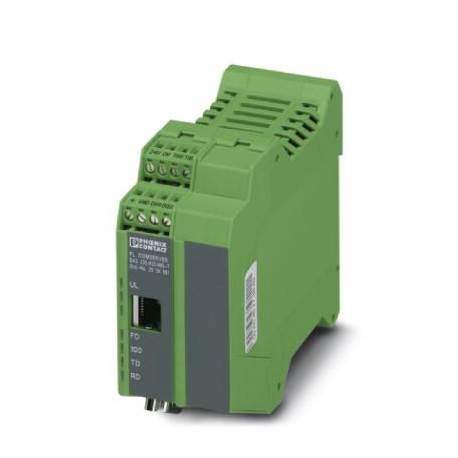

FL COMSERVER BAS 232/422/485-T 2904681 PHOENIX CONTACT FL COMSERVER BASIC...-T, Variante mit erweitertem Tem.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FL COMSERVER BAS 232/422/485-T 2904681 PHOENIX CONTACT FL COMSERVER BASIC...-T, Variante mit erweitertem Tem..

FL COMSERVER BAS 232/422/485-T

2904681

PHOENIX_CONTACT

Verfügbar

Schiff am heute

FL COMSERVER BASIC...-T, Variante mit erweitertem Temperaturbereich (- 40°C bis 70°C). Zur Umsetzung einer seriellen RS-232/422/485-Schnittstelle auf Ethernet, unterstützt nur TCP-, UDP-Applikationen, inkl. CD-ROM mit Com Port Redirector Software

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Interface converter, separators and modems. Serial - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Verwandte Produkte

Mehr Infos



Maße

Breite45 mm
Höhe99 mm
Tiefe116 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (freistehend, rundum 40 mm Abstand)
-40 °C ... 60 °C (angereiht ohne Abstand)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Höhenlage5000 m (Einschränkung siehe Herstellererklärung)
SchutzartIP20
StörfestigkeitEN 61000-6-2:2005

Allgemein

Galvanische TrennungDIN EN 50178 (VCC // Ethernet // Seriell)
Prüfspannung Datenschnittstelle/Datenschnittstelle1,5 kVeff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung1,5 kVeff
1,5 kVeff (50 Hz, 1 min.)
Normen/BestimmungenEN 50121-4
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG (gültig bis 19.04.2016) / 2014/30/EU (gültig ab 20.04.2016)
StörabstrahlungEN 61000-6-4
Nettogewicht298,9 g
Material GehäusePA 6.6-FR
Farbegrün
MTBF666 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
179 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag))
MTTF1973 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag))
854 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag))
348 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag))
KonformitätCE-konform
ATEXEx II 3G Ex nA IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!)

Versorgung

Versorgungsspannungsbereich12 V AC/DC ... 30 V AC/DC (Derating beachten)
Stromaufnahme typisch100 mA (24 V DC)

Serielle Schnittstelle

Schnittstelle 1Ethernet-Schnittstelle, 10/100 BASE-T(X) nach IEEE 802.3u
SchnittstelleEthernet
AnschlussartRJ45-Buchse, geschirmt
Übertragungslänge≤ 100 m (Twisted-Pair, geschirmt)
Unterstützte ProtokolleTCP/IP, UDP
HilfsprotokolleARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP
Serielle Übertragungsrate10/100 MBit/s, Autonegotiation
Schnittstelle 2RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1
SchnittstelleRS-232
AnschlussartD-SUB-9-Stecker
Dateiformat/KodierungUART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Übertragungslänge15 m
PinbelegungDTE/DCE Umschaltung per Web-based Management
Datenflusskontrolle/ProtokolleSoftware-Handshake, Xon/Xoff, Hardware-Handshake RTS/CTS // 3964 R kompatibel, Modbus RTU/ASCII
Serielle Übertragungsrate0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s
Schnittstelle 3RS-422-Schnittstelle, nach ITU-T V.11, EIA/TIA-422, DIN 66348-1
SchnittstelleRS-422
AnschlussartSteck-/Schraubanschluss über COMBICON
Dateiformat/KodierungSeriell asynchron UART/NRZ, 7/8 Daten, 1/2 Stopp, 1 Parity, 10/11 Bit Zeichenlänge
Übertragungslänge≤ 1200 m
Abschlusswiderstand390 Ω (konfigurierbar)
180 Ω
390 Ω
Datenflusskontrolle/Protokolleselbststeuernd
Serielle Übertragungsrate0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s
Schnittstelle 4RS-485-Schnittstelle, nach EIA/TIA-485, DIN 66259-4/RS-485-2-Draht
SchnittstelleRS-485
AnschlussartSteck-/Schraubanschluss über COMBICON
Dateiformat/KodierungSeriell asynchron UART/NRZ, 7/8 Daten, 1/2 Stopp, 1 Parity, 10/11 Bit Zeichenlänge
Abschlusswiderstand390 Ω
180 Ω
390 Ω (konfigurierbar)
Datenflusskontrolle/Protokolleselbststeuernd
Serielle Übertragungsrate0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s

Funktion

ManagementWeb-based Management, SNMP, Notzugang mit Telnet und Seriell
Status- und Diagnose-AnzeigenLEDs: UL (Logikspannung), TD + RD (Datenaktivität seriell), FD (Vollduplex), 100 (100 Mbit/s Betrieb), Link (Ethernet), Activity (Ethernet), ERR (Error)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2904681-FL COMSERVER BAS 232/422/485-TEnglish156 KbytesPHOENIX CONTACT-2904681-FL COMSERVER BAS 232/422/485-T
