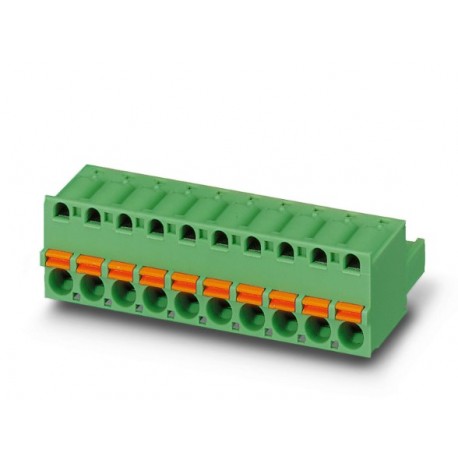

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO 1437625 PHOENIX CONTACT Conector para placa de circuito impresso, seção nomin.. Ver maior

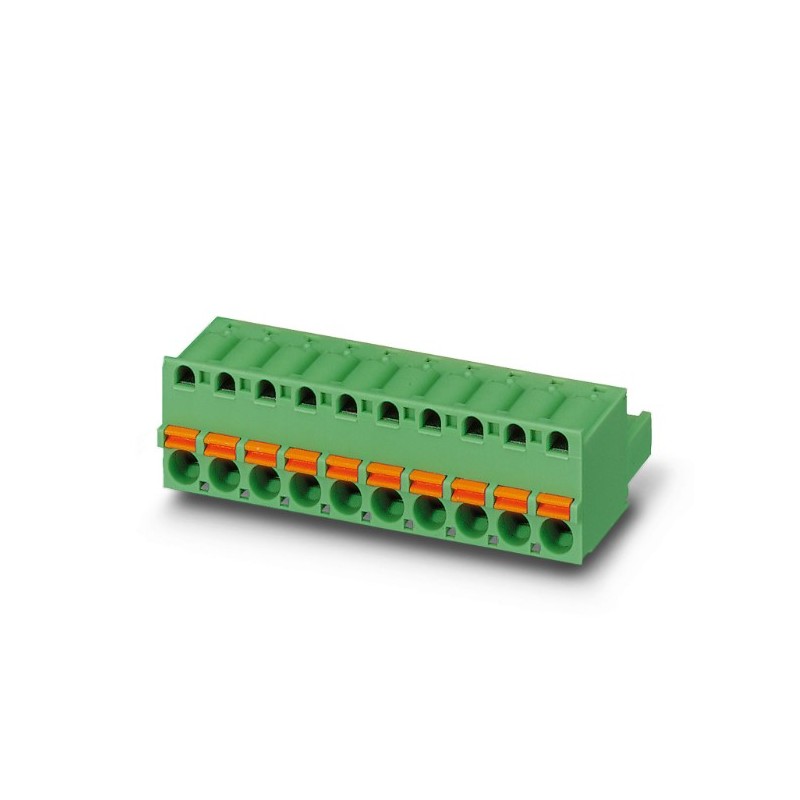

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO 1437625 PHOENIX CONTACT Conector para placa de circuito impresso, seção nomin..

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO

1437625

PHOENIX_CONTACT

1000

Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: branco, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 5, família de artigos: FKC 2.5/.. -ST, passo: 5mm, tipo de conexão: Conexão de mola push-in, direção de conexão condutor/placa de circuito impresso: 0°, gancho de fixação: - Gancho de fixação, sistema de encaixe: COMBICON MSTB 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: caixa

Conector de placa de circuito impresso

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Propriedades do produto
Tipo de produto Conector para placa de circuito impresso
família de produtos FKC 2.5/.. -C
Linha de Produtos Conectores COMBICON M
Número de posições 5
Alcatrão 5 mm
Número de linhas 1
Propriedades Elétricas
Propriedades
Corrente nominal In 12 A
Tensão nominal Un 320 V
Resistência ao contato 1 mΩ
Tensão nominal (III/3) 250 V
Sobretensão nominal (III/3) 4 kV
Tensão nominal (III/2) 320 V
Sobretensão nominal (III/2) 4 kV
Tensão nominal (II/2) 630 V
Sobretensão nominal (II/2) 4 kV
Dados de conexão
Tecnologia de conexão
cara padrão
Sistema de Conectores COMBICON MSTB 2,5
Seção nominal transversal 2,5 mm²
Tipo de conexão de contato Soquete
Contratar
Tipo de bloqueio sem
Tipo de montagem sem
Conectando condutores
Método de conexão Conexão de mola de encaixe
Direção de conexão do condutor / PCB 0 °
Seção transversal do condutor rígido 0,2 mm² ... 2,5 mm²
Seção transversal flexível do condutor 0,2 mm² ... 2,5 mm²
Seção transversal do condutor AWG 24 ... 12
Seção transversal flexível do condutor, com virola sem revestimento plástico 0,25 mm² ... 2,5 mm²
Seção transversal do condutor, flexível, com ferul, com revestimento plástico 0,25 mm² ... 2,5 mm²
2 condutores com a mesma seção transversal, flexíveis, com bucha TWIN com luva plástica 0,5 mm² ... 1,5 mm²
Bitola cilíndrica a x b / diâmetro 2,8 mm x 2,0 mm / 2,0 mm
Comprimento de extração 10 mm
Especificações para buchas sem colar isolante
Ferramenta de crimpagem recomendada 1212034 CRIMPFOX 6
buchas sem colar isolante, de acordo com DIN 46228-1 Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 0,75 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 1 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 1,5 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 2,5 mm²; Comprimento: 10 mm
Especificações para buchas isoladas do colar
Ferramenta de crimpagem recomendada 1212034 CRIMPFOX 6
Buchas de colar isoladas, de acordo com DIN 46228-4 Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 0,75 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 1 mm²; Comprimento: 8 mm ... 10 milímetros
Seção transversal: 1,5 mm²; Comprimento: 10 mm
Seção transversal: 2,5 mm²; Comprimento: 10 mm
Especificações do material
Dados do material - contato
nota Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201
Material de contato Liga de
Características da superfície Quente estanhado
Ponto terminal da superfície metálica (camada superior) Estanho (4 - 8 μm Sn)
Área de contato da superfície metálica (camada superior) Estanho (4 - 8 μm Sn)
Dados de material - invólucro
Cor (Alojamento) Branco (9010)
Material isolante PAPAI
Grupo de materiais isolantes eu
CTI de acordo com IEC 60112 600
Classificação de inflamabilidade de acordo com UL 94 V0
Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 850
Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 775
Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 125 °C
Dados do material: elemento de unidade
Cor (elemento de unidade) Laranja (2003)
Material isolante PBT
Grupo de materiais isolantes eu
CTI de acordo com IEC 60112 600
Classificação de inflamabilidade de acordo com UL 94 V0
Dimensões
Desenho dimensional
Alcatrão 5 mm
Largura [w] 24,9 milímetros
Altura [h] 15 milímetros
Comprimento [l] 25,73 milímetros
anotações
Notas sobre a operação De acordo com a IEC 61984, os conectores COMBICON não possuem alimentação de comutação (COC). Durante o uso designado, eles não devem ser conectados ou desconectados ao transportar voltage ou sob carga.
Ensaios mecânicos
Conectando condutores
Especificação IEC 60999-1:1999-11
Resultado Teste aprovado
Teste de danos e afrouxamento do condutor
Especificação IEC 60999-1:1999-11
Resultado Teste aprovado
Conexão e desconexão repetidas
Especificação IEC 60999-1:1999-11
Resultado Teste aprovado
Teste de extração
Especificação IEC 60999-1:1999-11
Seção Transversal do Condutor/Tipo de Condutor/Ponto de Ajuste da Força de Tração/Valor Atual 0,2 mm² / sólido / > 10 N
0,2 mm² / flexível / > 10 N
2,5 mm² / maciço / > 50 N
2,5 mm² / flexível / > 50 N
Forças de inserção e remoção
Especificação IEC 60512-13-2: 2006-02
Resultado Teste aprovado
Nº de ciclos 25
Força de inserção por pos. aprox. 8 N
Força de retirada por pos. aprox. 6 N
Resistência das inscrições
Especificação IEC 60068-2-70: 1995-12
Resultado Teste aprovado
Polarização & Codificação
Especificação IEC 60512-13-5:2006-02
Resultado Teste aprovado
Inspeção visual
Especificação IEC 60512-1-1:2002-02
Resultado Teste aprovado
Verificação de dimensão
Especificação IEC 60512-1-2:2002-02
Resultado Teste aprovado
Condições ambientais e da vida real
Teste de vibração
Especificação IEC 60068-2-6:2007-12
frequência 10 - 150 - 10 Hz
Velocidade de varredura 1 oitava/min
Amplitude 0,35 mm (10 Hz ... 60,1 Hz)
Aceleração 5g (60,1 Hz ... 150 Hz)
Duração do teste por eixo 2,5 h
Instruções de teste Eixos X, Y e Z
Teste de Durabilidade
Especificação IEC 60512-9-1:2010-03
Estresse suportado por impulsos ao nível do mar 4,8 kV
Resistência de contato R1 1 mΩ
Resistência de contato R2 1,2 mΩ
Ciclos de inserção/remoção 25
Resistência de isolamento, posições vizinhas > 5 MΩ
Teste climático
Especificação ISO 6988:1985-02
Tensão corrosiva 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo
Estresse térmico 100°C/168 h
Tensão suportada da frequência de energia 2,21 kV
Condições ambientais

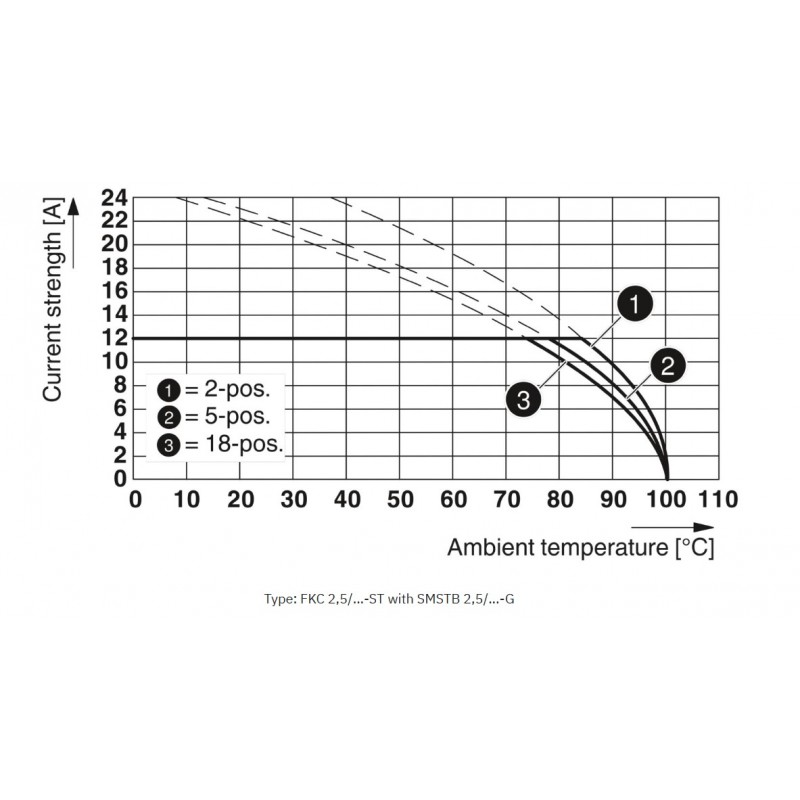

Temperatura Ambiente (Operacional) -40 °C ... 100 ° C (dependendo da curva de redução de potência)
Temperatura Ambiente (Armazenamento/Transporte) -40 °C ... 70 °C
Umidade relativa (armazenamento/transporte) 30 % ... 70 %
Temperatura Ambiente (Montagem) -5 °C ... 100 °C
Testes elétricos
Teste Térmico Grupo de teste C
Especificação IEC 60512-5-1:2002-02
Número de posições testadas 18
Resistência ao isolamento
Especificação IEC 60512-3-1:2002-02
Resistência de isolamento, posições vizinhas > 5 MΩ
Distâncias de Ar e Vazamento
Especificação IEC 60664-1:2007-04
Grupo de materiais isolantes eu
Índice de Rastreamento Comparativo (IEC 60112) CTI 600
Tensão nominal de isolamento (III / 3) 250 V
Sobretensão nominal (III/3) 4 kV
valor livre mínimo - campo não homogéneo (III/3) 3 milímetros
distância mínima de fuga (III/3) 3,2 milímetros
Tensão nominal de isolamento (III / 2) 320 V
Sobretensão nominal (III/2) 4 kV
valor livre mínimo - campo não homogéneo (III/2) 3 milímetros
distância mínima de fuga (III/2) 3 milímetros
Classificação de tensão de isolamento (II/2) 630 V
Sobretensão nominal (II/2) 4 kV
valor livre mínimo - campo não homogêneo (II/2) 3 milímetros
distância mínima de ruptura (II/2) 3,2 milímetros
Especificações de embalagem
Tipo de embalagem Embalagens cartonadas

ETIM for 1437625 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 5 mm
Dimensão das conexões (EF006827) 5 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 12 A
Tensão especificada de funcionamento (EF000228) 320 V
Tensão especificada de pico (EF002993) 4 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.25 mm²
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Acabamento da conexão elétrica (EF003961) Conexão por terminal de mola
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Branco
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
