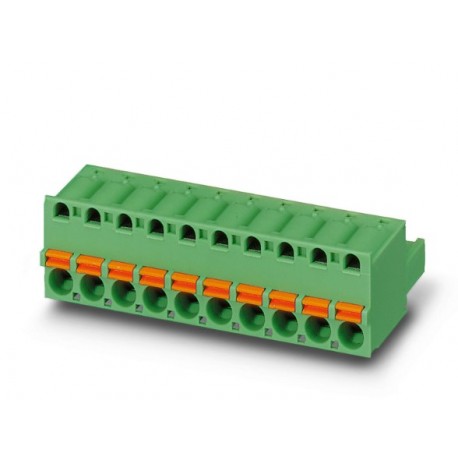

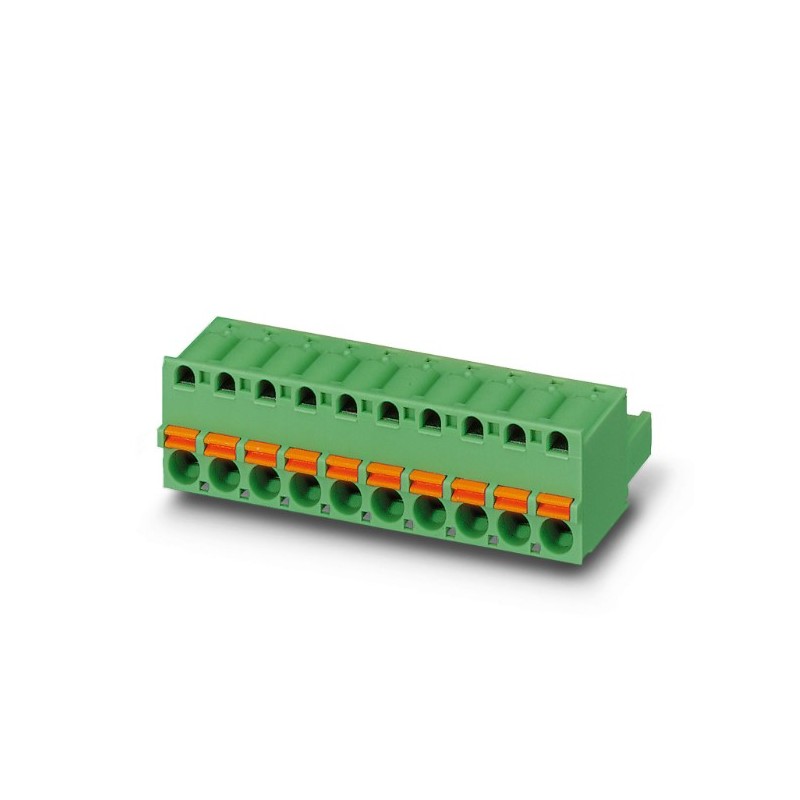

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO 1437625 PHOENIX CONTACT Разъем для печатной платы, номинальное сечение: 2,5 м.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO 1437625 PHOENIX CONTACT Разъем для печатной платы, номинальное сечение: 2,5 м..

FKC 2,5/ 5-ST WH2CPBD:-02.2QSO

1437625

PHOENIX_CONTACT

1000

Разъем для печатной платы, номинальное сечение: 2,5 мм², цвет: белый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: Гнездовый, количество рядов: 1, количество полюсов: 5, семейство артикулов: FKC 2,5/.. -ST, шаг: 5 мм, тип подключения: пружинное зажимное соединение, направление подключения проводника/печатной платы: 0°, зажимной крючок: - Зажимной крючок, вставная система: COMBICON MSTB 2.5, фиксация: без, тип крепления: без, коробка

Разъем печатной платы

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Свойства продукта
Тип продукта Разъем для печатной платы
Семейство продуктов FKC 2,5/.. -УЛ
Продуктовая линейка Разъемы COMBICON M
Количество позиций 5
Смола 5 мм
Количество строк 1
Электрические свойства
свойства
Номинальный ток Iн 12 А
Номинальное напряжение Uн 320 В
Контактное сопротивление 1 мОм
Номинальное напряжение (III/3) 250 V
Номинальное напряжение перенапряжения (III/3) 4 кВ
Номинальное напряжение (III/2) 320 В
Номинальное напряжение перенапряжения (III/2) 4 кВ
Номинальное напряжение (II/2) 630 В
Номинальное напряжение перенапряжения (II/2) 4 кВ
Данные подключения
Технология подключения
тип Стандарт
Система разъемов КОМБИКОН МСТБ 2,5
Номинальное сечение 2,5 мм²
Тип контактного соединения Розетка
Блокировать
Тип блокировки без
Тип монтажа без
Подключение проводников
Способ подключения Пружинное соединение push-in
Направление соединения проводника/печатной платы 0 °
Жёсткое сечение проводника 0,2 мм² ... 2,5 мм²
Гибкое сечение проводника 0,2 мм² ... 2,5 мм²
Сечение проводника AWG 24 ... 12
Поперечное сечение проводника гибкое, с феррулом без пластиковой втулки 0,25 мм² ... 2,5 мм²
Поперечное сечение проводника, гибкое, с феррулом, с пластиковой втулкой 0,25 мм² ... 2,5 мм²
2 провода одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой 0,5 мм² ... 1,5 мм²
Цилиндрический калибр a x b / диаметр 2,8 мм x 2,0 мм / 2,0 мм
Длина зачистки 10 мм
Технические характеристики наконечников без изолирующего кольца
Рекомендуемый инструмент для обжима 1212034 КРИМПФОКС 6
наконечники без изолирующей манжеты, согласно DIN 46228-1 Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 2,5 мм²; Длина: 10 mm
Технические характеристики наконечников с изолирующим кольцом
Рекомендуемый инструмент для обжима 1212034 КРИМПФОКС 6
наконечники с изолирующим кольцом, согласно DIN 46228-4 Поперечное сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1 мм²; Длина: 8 мм ... 10 мм
Поперечное сечение: 1,5 мм²; Длина: 10 mm
Сечение: 2,5 мм²; Длина: 10 mm
Технические характеристики материалов
Данные о материалах - контакты
заметка Соответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материал Медный сплав
Характеристики поверхности горячее лужение
Конечная точка металлической поверхности (верхний слой) Олово (4 - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой) Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус) белый (9010)
Изоляционный материал ПАПА
Группа изоляционных материалов я
CTI в соответствии с IEC 60112 600
Класс горючести согласно UL 94 V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12 850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13 775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2 125 КК
Данные о материале – исполнительный элемент
Цвет (Исполнительный элемент) оранжевый (2003)
Изоляционный материал ПБТ
Группа изоляционных материалов я
CTI в соответствии с IEC 60112 600
Класс горючести согласно UL 94 V0
Размеры
Размерный рисунок
Смола 5 мм
Ширина [w] 24,9 мм
Высота [ч] 15 мм
Длина [л] 25,73 мм
примечания
Примечания по эксплуатации В соответствии с IEC 61984, разъемы COMBICON не имеют коммутационной мощности (COC). Во время использования по назначению их нельзя подключать к сети или отключать при подаче напряжения или под нагрузкой.
Механические испытания
Подключение проводников
Спецификация МЭК 60999-1:1999-11
Результат Тест пройден
Проверка на повреждение и ослабление проводника
Спецификация МЭК 60999-1:1999-11
Результат Тест пройден
Повторное подключение и отключение
Спецификация МЭК 60999-1:1999-11
Результат Тест пройден
Испытание на выдергивание
Спецификация МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданная тяговая сила/фактическое значение 0,2 мм² / сплошной / > 10 Н
0,2 мм² / гибкий / > 10 Н
2,5 мм² / сплошной / > 50 Н
2,5 мм² / гибкий / > 50 Н
Усилия ввода и извлечения
Спецификация МЭК 60512-13-2:2006-02
Результат Тест пройден
Нет. циклов 25
Сила вставки на положение прибл. 8 Н
Сила отрыва на поз. 6 Н
Стойкость надписей
Спецификация МЭК 60068-2-70:1995-12
Результат Тест пройден
Поляризация и кодирование
Спецификация МЭК 60512-13-5:2006-02
Результат Тест пройден
Визуальный осмотр
Спецификация МЭК 60512-1-1:2002-02
Результат Тест пройден
Проверка размеров
Спецификация МЭК 60512-1-2:2002-02
Результат Тест пройден
Условия окружающей среды и реальной жизни
Испытание на вибрацию
Спецификация МЭК 60068-2-6:2007-12
частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин
Амплитуда 0,35 мм (10 Гц ... 60,1 Гц)
Ускорение 5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось 2,5 ч
Направления испытаний Оси X, Y и Z
Испытание на прочность
Спецификация МЭК 60512-9-1:2010-03
Выдерживаемое импульсное напряжение на уровне моря 4,8 кВ
Контактное сопротивление R1 1 мОм
Контактное сопротивление R2 1,2 мОм
Циклы ввода/вывода 25
Сопротивление изоляции, соседние позиции > 5 МОм
Климатические испытания
Спецификация ИСО 6988:1985-02
Коррозионное напряжение 0.2 дм3ТАК2на 300 дм3/40 °C/1 цикл
Термическое напряжение 100 °C/168 ч
Выдерживаемое напряжение рабочей частоты 2,21 кВ
Окружающие условия

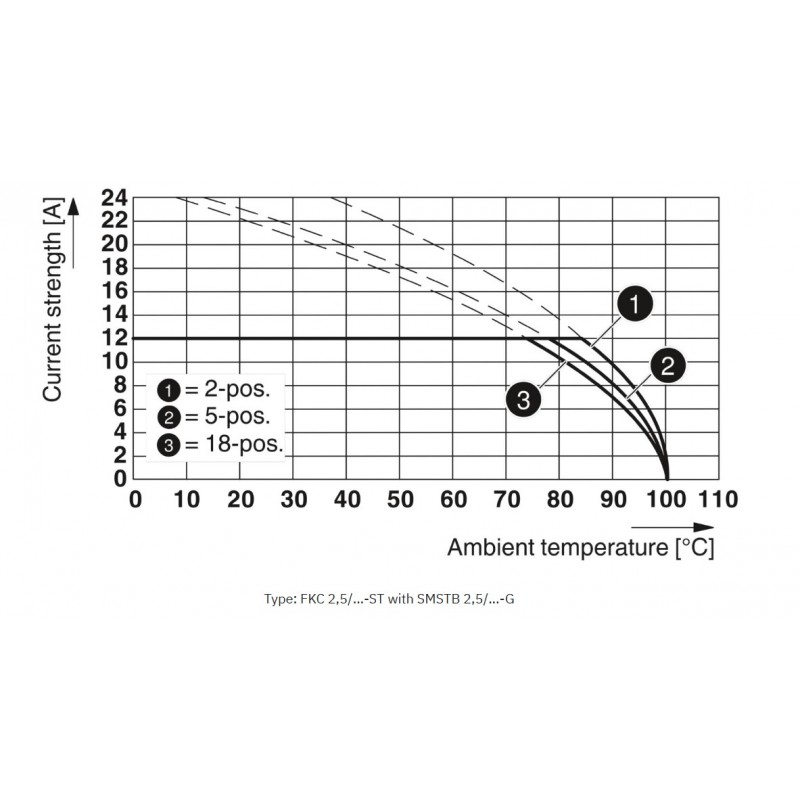

Температура окружающей среды (эксплуатация) -40 °С ... 100 °C (в зависимости от кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка) -40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке) 30 % ... 70 %
Температура окружающей среды (в сборе) -5 °С ... 100 °С
Электрические испытания
Тепловое испытание Тестовая группа C
Спецификация МЭК 60512-5-1:2002-02
Протестированное количество позиций 18
Сопротивление изоляции
Спецификация МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции > 5 МОм
Воздушные зазоры и пути утечки
Спецификация МЭК 60664-1:2007-04
Группа изоляционных материалов я
Сравнительный индекс отслеживания (IEC 60112) CTI 600
Номинальное напряжение изоляции (III/3) 250 V
Номинальное напряжение перенапряжения (III/3) 4 кВ
минимальное значение зазора - неоднородное поле (III/3) 3 мм
минимальный путь утечки (III/3) 3,2 мм
Номинальное напряжение изоляции (III/2) 320 В
Номинальное напряжение перенапряжения (III/2) 4 кВ
минимальное значение зазора - неоднородное поле (III/2) 3 мм
минимальный путь утечки (III/2) 3 мм
Номинальное напряжение изоляции (II/2) 630 В
Номинальное напряжение перенапряжения (II/2) 4 кВ
минимальное значение зазора - неоднородное поле (II/2) 3 мм
минимальный путь утечки (II/2) 3,2 мм
Характеристики упаковки
Тип упаковки упаковано в картон

ETIM for 1437625 Connectors (EC002638)
Характеристика Значение
Type of connection (EF000064) Other
Contact type (EF001587) Bus
Number of plug-in contact rows (EF006935) 1
Modular spacing contacts (EF007326) 5 mm
Modular spacing connections (EF006827) 5 mm
Angle contact/conductor connection (EF007546) Other
Rated current In (EF008250) 12 A
Rated voltage (EF000228) 320 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Type of electric connection (EF003961) Spring clamp connection
Connectable cable type (EF006816) Tubular cable
Material of contact surface (EF004020) Tin
Material contact (EF007544) Copper
Material insulation body (EF007543) Polyamide (PA)
Housing material (EF001596) Other
Housing colour (EF000136) White
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C

Datasheet - PDF

▲
