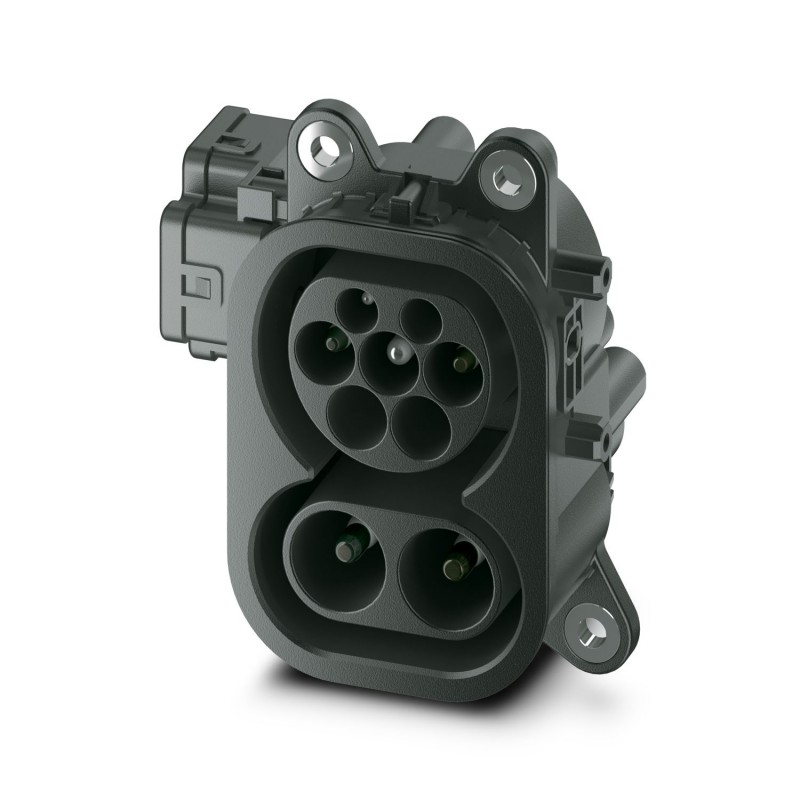

EV-T2MBIE24-1ACDC-INFRA6,0 1623322 PHOENIX CONTACT Adaptador de teste para conector de carga de veículo
EV-T2MBIE24-1ACDC-INFRA6,0
1623322
PHOENIX_CONTACT
Adaptador de teste para conector de carga de veículo
CHARX connect, Adaptador de teste para conector de carregamento de veículos, Acessórios, como adaptador de teste para teste de poste de carregamento, CCS Tipo 2, IEC 62196-3, 125 A / 850 V (CC), 20 A / 250 V (CA), Condutores individuais, Comprimento: 6 m, Montagem na parede frontal e traseira
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1623322 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626140278 |
| Peso por unidade (exclusive embalagem) | 9.944,000 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Entrada separada para testes de dispositivos de carga |
|---|---|
| Normas / Determinações | IEC 62196-3 |
| Padrão de carga | CCS tipo 2 |
| Combined Charging System | |
| Modo de carga | Modo 2, 3, 4 |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Medidas
| Altura | 116 mm |
|---|---|
| Largura | 76 mm |
| Profundidade | 94 mm |
| Dimensões do furo | 116 mm x 46 mm / 116 mm x 70 mm |
| Comprimento do condutor | 6 m (Condutores AC) |
| 6 m (Condutores DC) | |
| 0,5 m (Condutores do atuador de travamento) | |
| Estrutura do condutor | 2 x 35 mm² + 1 x 25 mm² + 2 x 2,5 mm² + 3 x 2 x 0,5 mm² |
| Tipo de condutor | Condutores individuais |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (encaixado) |
| IP55 (com tampa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 106 kVA |
|---|---|
| Tipo da corrente de carga | DC, AC monofásico |
| Número de fases | 1 |
| Número de contatos de potência | 5 (L1, N, PE, DC+, DC-) |
| Contatos de potência, corrente de dimensionamento | 125 A DC |
| 20 A AC | |
| Contatos de potência Tensão de dimensionamento | 250 V AC |
| 850 V DC | |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação por largura de impulso com comunicação Powerline modulada conforme ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Resistência de isolamento dos contatos adjacentes | > 5 kΩ |
| Monitoramento de temperatura | 2x Pt 1000 |
Montagem
| Opções de montagem possíveis | Montagem na parede frontal e posterior |
|---|---|
| Restrições da posição de montagem | Inclinação frontal possível somente de 0 a 90 graus, ver figura |
| Posição de montagem do atuador de travamento | Lado esquerdo |
| Diâmetro do furo de fixação | 6,80 mm (ø) |
Travamento
| Tipo de travamento | Travamento em estado conectado com um atuador de travamento |
|---|---|
| Tensão de travamento | 24 V |
| Detecção de travamento | disponível |
| Destravamento mecânico de emergência | disponível |
Atuador de travamento
| Alimentação de tensão típica no motor | 24 V |
|---|---|
| Faixa de alimentação com tensão possível no motor | 22 V ... 26 V |
| Corrente do motor típica no travamento | 0,05 A |
| Corrente de bloqueio máx. do motor | 0,5 A |
| Tempo de permanência máx. com corrente de bloqueio | 1000 ms |
| Tempo de adaptação recomendado | 600 ms |
| Tempo de pausa após um percurso de entrada ou saída | 3 s |
| Tensão máxima para detecção do travamento | 30 V |
| Vida útil | > 10000 ciclos de carga |
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
| Comprimento de cabo | 0,5 m |
Sistema de sensores de temperatura
| Tipo do sensor | Pt 1000 |
|---|---|
| Normas / Determinações | DIN EN 60751 |
| Corrente de medição recomendada | 1 mA (1 V com 0 °C) |
| Tolerância no sensor com corrente de medição recomendada | ±1K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade a longo prazo (máx. desvio R0) | 0,06 % (após 1000 horas com 130 °C) |
| Temperatura de desligamento | 90 °C equivale a um valor Pt 1000 de 1346,5 Ω |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027144792
