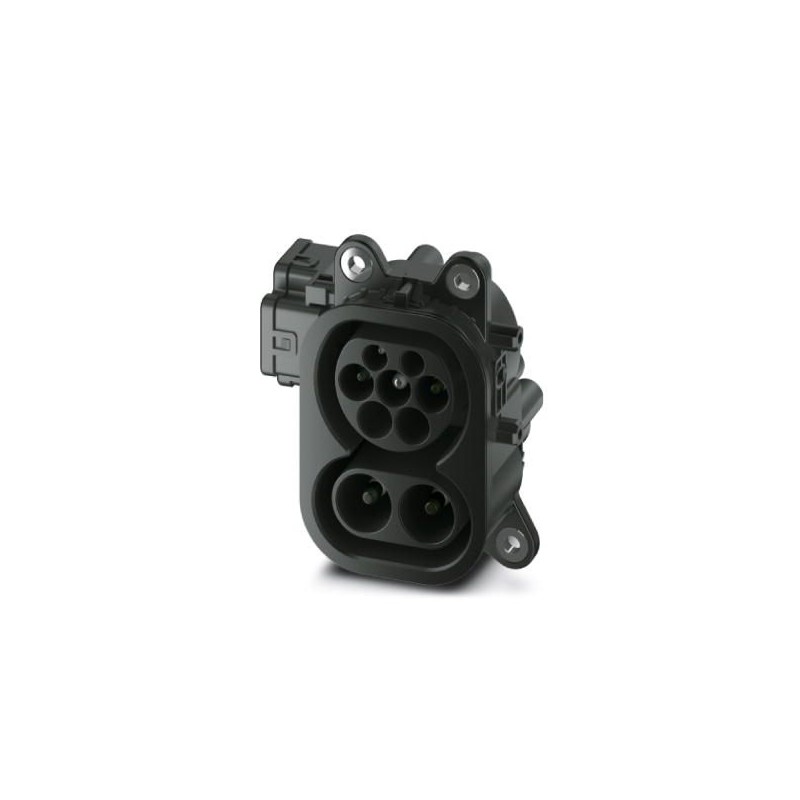

EV-T2MBIE24-1ACDC-INFRA 1410506 PHOENIX CONTACT Adaptador de teste para conector de carga de veículo
EV-T2MBIE24-1ACDC-INFRA
1410506
PHOENIX_CONTACT
Adaptador de teste para conector de carga de veículo
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1410506 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356898942 |
| Peso por unidade (exclusive embalagem) | 3,847 KGM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Entrada separada para testes de dispositivos de carga |
|---|---|
| Normas / Determinações | IEC 62196-3 |
| Padrão de carga | CCS tipo 2 |
| Combined Charging System | |
| Modo de carga | Modo 2, 3, 4 |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
Medidas
| Altura | 116 mm |
|---|---|
| Largura | 76 mm |
| Profundidade | 94 mm |
| Dimensões do furo | 116 mm x 46 mm / 116 mm x 70 mm |
| Comprimento do condutor | 2 m (Condutores AC) |
| 2 m (Condutores DC) | |
| 0,5 m (Condutores do atuador de travamento) | |
| Estrutura do condutor | 2 x 35 mm² + 1 x 25 mm² + 2 x 2,5 mm² + 3 x 2 x 0,5 mm² |
| Tipo de condutor | Condutores individuais |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (encaixado) |
| IP55 (com tampa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 106 kVA |
|---|---|
| Tipo da corrente de carga | DC, AC monofásico |
| Número de fases | 1 |
| Número de contatos de potência | 5 (L1, N, PE, DC+, DC-) |
| Contatos de potência, corrente de dimensionamento | 125 A DC |
| 20 A AC | |
| Contatos de potência Tensão de dimensionamento | 250 V AC |
| 850 V DC | |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação por largura de impulso com comunicação Powerline modulada conforme ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Resistência de isolamento dos contatos adjacentes | > 5 kΩ |
| Monitoramento de temperatura | 2x Pt 1000 |
Montagem
| Opções de montagem possíveis | Montagem na parede frontal e posterior |
|---|---|
| Restrições da posição de montagem | Inclinação frontal possível somente de 0 a 90 graus, ver figura |
| Posição de montagem do atuador de travamento | Lado esquerdo |
| Diâmetro do furo de fixação | 6,80 mm (ø) |
Travamento
| Tipo de travamento | Travamento em estado conectado com um atuador de travamento |
|---|---|
| Tensão de travamento | 24 V |
| Detecção de travamento | disponível |
| Destravamento mecânico de emergência | disponível |
Atuador de travamento
| Alimentação de tensão típica no motor | 24 V |
|---|---|
| Faixa de alimentação com tensão possível no motor | 22 V ... 26 V |
| Corrente do motor típica no travamento | 0,05 A |
| Corrente de bloqueio máx. do motor | 0,5 A |
| Tempo de permanência máx. com corrente de bloqueio | 1000 ms |
| Tempo de adaptação recomendado | 600 ms |
| Tempo de pausa após um percurso de entrada ou saída | 3 s |
| Tensão máxima para detecção do travamento | 30 V |
| Vida útil | > 10000 ciclos de carga |
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
| Comprimento de cabo | 0,5 m |
Sistema de sensores de temperatura
| Tipo do sensor | Pt 1000 |
|---|---|
| Normas / Determinações | DIN EN 60751 |
| Corrente de medição recomendada | 1 mA (1 V com 0 °C) |
| Tolerância no sensor com corrente de medição recomendada | ±1K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade a longo prazo (máx. desvio R0) | 0,06 % (após 1000 horas com 130 °C) |
| Temperatura de desligamento | 90 °C equivale a um valor Pt 1000 de 1346,5 Ω |
Classificações
eCl@ss 4.127260701eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027144792
