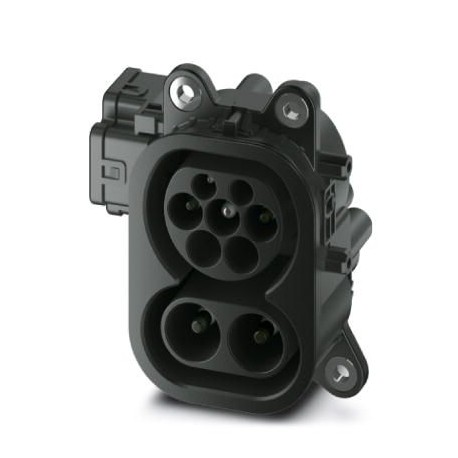

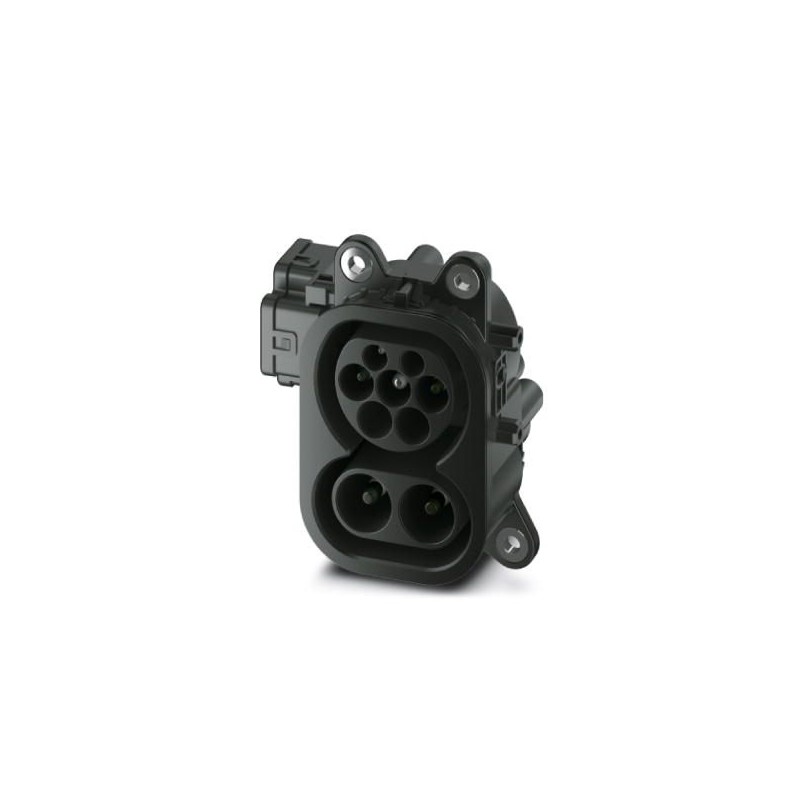

EV-T2MBIE24-1ACDC-INFRA 1410506 PHOENIX CONTACT Adaptador de prueba para conector de carga para vehículos
EV-T2MBIE24-1ACDC-INFRA
1410506
PHOENIX_CONTACT
Adaptador de prueba para conector de carga para vehículos
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1410506 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBACD - |
| EAN | 4046356898942 |
| Peso por unidad (sin incluir el embalaje) | 3,847 kg |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Entrada de separada para pruebas de poste de carga |
|---|---|
| Normas/especificaciones | IEC 62196-3 |
| Estándar de carga | CCS tipo 2 |
| Combined Charging System | |
| Modo de carga | Modos 2, 3, 4 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Dimensiones
| Altura | 116 mm |
|---|---|
| Anchura | 76 mm |
| Profundidad | 94 mm |
| Dimensiones de taladro | 116 mm x 46 mm / 116 mm x 70 mm |
| Longitud del cable | 2 m (Cables AC) |
| 2 m (Cables DC) | |
| 0,5 m (Cables de actuadores de enclavamiento) | |
| Estructura de cable | 2 x 35 mm² + 1 x 25 mm² + 2 x 2,5 mm² + 3 x 2 x 0,5 mm² |
| Tipo de cable | Conductores individuales |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (insertado) |
| IP55 (con tapa protectora) |
Propiedades eléctricas
| Potencia de carga máxima | 106 kVA |
|---|---|
| Tipo de corriente de carga | DC, AC monofásico |
| Número de fases | 1 |
| Número de contactos de potencia | 5 (L1, N, PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 125 A DC |
| 20 A AC | |
| Contactos de potencia tensión asignada | 250 V AC |
| 850 V DC | |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Resistencia de aislamiento de contactos adyacentes | > 5 kΩ |
| Monitor de la temperatura | 2x Pt 1000 |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Montaje
| Posibles posiciones de montaje | Montaje en la pared delantera y en la trasera |
|---|---|
| Limitaciones de la posición de montaje | Solo inclinación frontal de 0 a 90 grados posible, véase la figura |
| Posición de montaje del actuador de bloqueo | En el lado izquierdo |
| Diámetro del orificio de fijación | 6,80 mm (ø) |
Bloqueo
| Sistema de bloqueo | Bloqueo en estado enchufado con un actuador de enclavamiento |
|---|---|
| Tensión de bloqueo | 24 V |
| Detección de bloqueo | existente |
| Desbloqueo mecánico de emergencia | existente |
Actuador de bloqueo
| Fuente de alimentación típica en el motor | 24 V |
|---|---|
| Posible rango de tensión de alimentación en el motor | 22 V ... 26 V |
| Corriente del motor típica del bloqueo | 0,05 A |
| Corriente de bloqueo máx. del motor | 0,5 A |
| Tiempo de permanencia máx. con corriente de bloqueo | 1000 ms |
| Tiempo de adaptación recomendado | 600 ms |
| Tiempo de pausa tras un trayecto de entrada o salida | 3 s |
| Tensión máxima para la detección del bloqueo | 30 V |
| Vida útil | > 10000 ciclos de carga |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Longitud de cable | 0,5 m |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/especificaciones | DIN EN 60751 |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Tolerancia en el sensor con la corriente de medición recomendada | ±1K |
| Margen de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidad a largo plazo (máx. R0-Drift) | 0,06 % (tras 1000 horas a 130 °C) |
| Temperatura de desconexión | 90 °C corresponde a un valor Pt 1000 de 1346,5 Ω |
Clasificaciones
eCl@ss 4.127260701eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027379201eCl@ss 9.027144792
