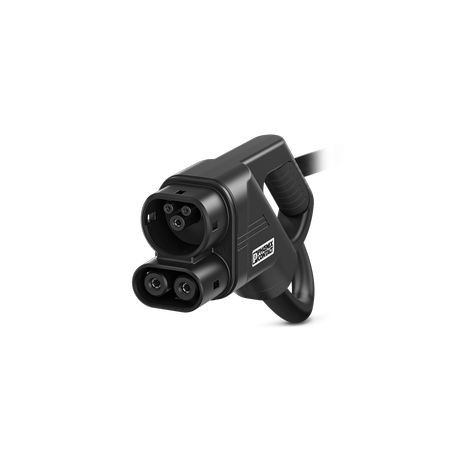

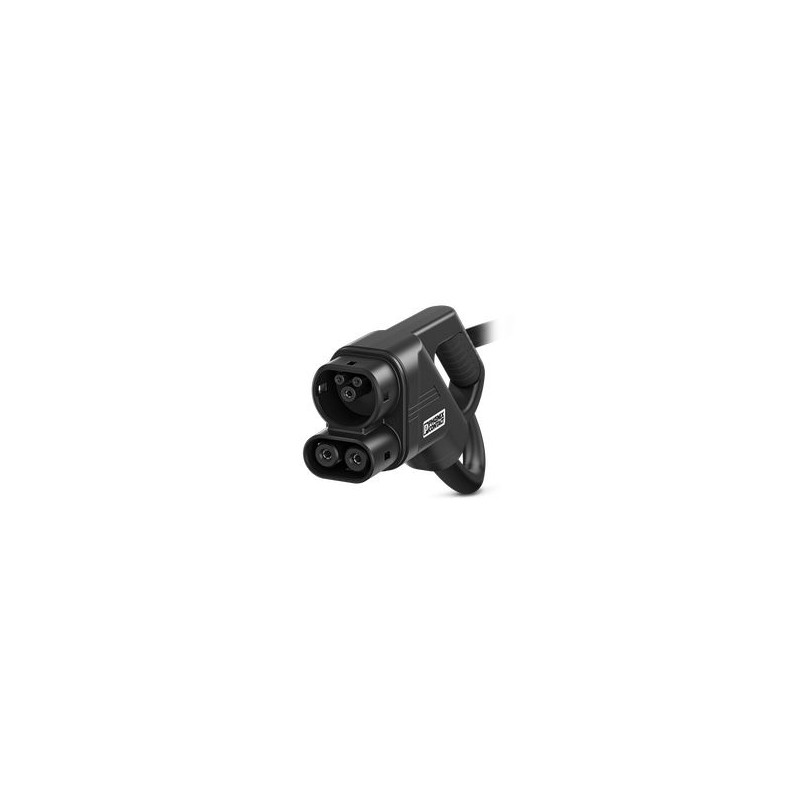

EV-T2M4CC-DC200A-8,6M50ESBK11 1347402 PHOENIX CONTACT CHARX Connect padrão, CCS tipo 2, cabo de carregamento..
EV-T2M4CC-DC200A-8,6M50ESBK11
1347402
PHOENIX_CONTACT
CHARX Connect padrão, CCS tipo 2, cabo de carregamento DC, até 500 A no modo Boost, 200 A permanente, 1000 V DC, com conector de carregamento para veículos e extremidade aberta do cabo, cabo: 8,6 m, preto, reto, com contato PP conectado, com quadro frontal substituível plug-in, com sensores de temperatura analógicos, logo PHOENIX CONTACT, IMPORTANTE: Cabos podem precisar ser organizados, IEC 62196-3, para carregamento em corrente contínua (DC) de veículos elétricos (VEs)
Conexão CHARX, cabo de carregamento DC com conector de carregamento do veículo e extremidade do cabo aberto, cor de carcaça preto-preto, com moldura facial plug-in substituível, com contato PP conectado, para carregamento de corrente direta (DC) de veículos elétricos (EV), para instalação em postes de carregamento para eletromobilidade (EVSE), Sistema de Carregamento Combinado, CCS tipo 2, IEC 62196-3, 200 A / 1000 V (DC), D-Line 1.1, Logotipo "PHOENIX CONTACT", cabo: 8,6 m, preto, reto, IMPORTANTE: pode ser necessário organizar os cabos.
CHARX connect standard, DC charging cable, with vehicle charging connector and open cable end, for charging electric vehicles (EV) with direct current (DC), with connected PP contact, with replaceable mating face frame, with analog temperature sensors, CCS type 2, IEC 62196-3, 200 A / 1000 V (DC), PHOENIX CONTACT logo, cable: 8.6 m, black, straight, NOTE: Cable management may be required.
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | DC charging cable |
| Product family | CHARX connect standard |
| Application | for charging electric vehicles (EV) with direct current (DC) |
| for installation at charging stations for electromobility (EVSE) | |
| Type | DC charging cable |
| with vehicle charging connector and open cable end | |
| Design | with connected PP contact |
| with replaceable mating face frame | |
| with analog temperature sensors | |
| Technology | Combined Charging System |
| Affixed logo | PHOENIX CONTACT logo |
| Label | 14.1 mm x 44.8 mm (customer logo on request) |
| Charging standard | CCS type 2 |
| Charging mode | Mode 4 |
| Type of signal transmission | Pulse width modulation with modulated Powerline communication in accordance with ISO/IEC 15118 / DIN SPEC 70121 |
| Note on the connection method | Crimp connection, cannot be disconnected |
| Coding | 1500 Ω (between PE and PP) |
| PP signal contact connected to cable | |
| Temperature monitoring | 2x Pt 1000 |
| Type of charging current | DC |
| Charging power | 200 kW |
| Charging current | 200 A |
| Type of charging current | DC Boost Mode |
| Charging power | up to 500 kW (Boost Mode, depending on the ambient conditions. For detailed information, see the packing slip in the download area for this item.) |
| Charging current | up to 500 A (Boost Mode, depending on the ambient conditions. For detailed information, see the packing slip in the download area for this item.) |
| Power contact | |
| Number | 3 (PE, DC+, DC-) |
| Rated voltage | 1000 V DC |
| Rated current | 200 A (up to 40 °C) |
| Signal contact | |
| Number | 2 (CP, PP) |
| Rated voltage | 30 V AC |
| Rated current | 2 A |
| Temperature sensors (Pt 1000) | |
| Sensor type | Pt 1000 |
| Standards/regulations | DIN EN 60751 |
| Attachment point | Sensor for the DC contacts |
| Switch-off temperature | 90 °C ±1 K (equivalent to a Pt 1000 value of 1346.5 Ω) |
| Long-term stability | 0.06 % (after 1000 hours at 130 °C) |
| Recommended measured current | 1 mA (1 V at 0°C) |
| Coefficient | 3850 ppm/K |
| Ambient temperature | -50 °C ... 130 °C (Operation) |
| Cross section AWG | (converted acc. to IEC) |
| Vehicle charging connector | |
| Width | 75 mm |
| Height | 139 mm |
| Depth | 267 mm |
| Color (Housing) | black (9005) |
| Color (Handle area) | gray (7042) |
| Color (Mating face) | black (9005) |
| Color (Protective cap) | black (9005) |
| Color (Cable) | black (9005) |
| Material (Vehicle charging connector) | Plastic |
| Material (Cable outer sheath) | TPE-U |
| Material (Contact surface) | Silver |
| Cable length | 8.6 m ±45 mm |
| Wiring standards/regulations | prEN 50620/DIN EN 50620 |
| Wiring certifications | VDE-Reg. |
| Cable weight | max. 1620 kg/km |
| Cable type | Class 6 |
| Cable type | straight |
| Cable structure | 2 x 50 mm² + 1 x 25 mm² + 3 x 2 x 0.75 mm² |
| External cable diameter | 28.1 mm ±0.5 mm |
| Outer sheath, material | TPE-U |
| Stripping length of the sheath | 140 mm ±10 mm |
| Cable resistance | ≤ 0.00039 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| Bending radius | min. 281 mm (10x Ø) |
| Mechanical data | |
| Insertion/withdrawal cycles | > 10000 |
| Insertion force | < 100 N |
| Withdrawal force | < 100 N |
| Ambient conditions | |
| Degree of protection (Vehicle charging connector) | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Ambient temperature (operation) | -30 °C ... 40 °C |
| max. 55 °C (Current reduction required, observe the DC contact temperature limit value of 90°C) | |
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (above sea level) |
| Connection in accordance with standard | |
| Normative cable length restrictions | NOTE: Cable management may be required. |
| Cable management is required in the US if the cable length exceeds 7.5 m (IEC 61851-1). | |
| Standards | |
| Standards/regulations | IEC 62196-3 |
| Característica | Valor |
|---|---|
| Tipo de corrente (EF000143) | DC |
| Número de condutores de comunicação (EF009317) | 2 |
| Tipo lateral do veículo (EF009318) | Tipo 2 CCS |
| Execução do lado da infraestrutura (EF009319) | Extremidade livre do condutor |
| Com caixa de controlo In-cable (ICCB) (EF009320) | Não |
| Modo de carregamento (EF009321) | Modo 4 |
| Corrente nominal (EF000001) | 200 A |
| Tensão nominal (EF000002) | 1000 V |
| Com sensor de temperatura (EF006034) | Sim |
| Comprimento do cabo (EF000536) | 8.6 m |
| Tipo de cabo (EF000081) | Direito |
| Material de contacto (EF004019) | Outro |
| Tratamento da superfície de contacto (EF002558) | Outro |
