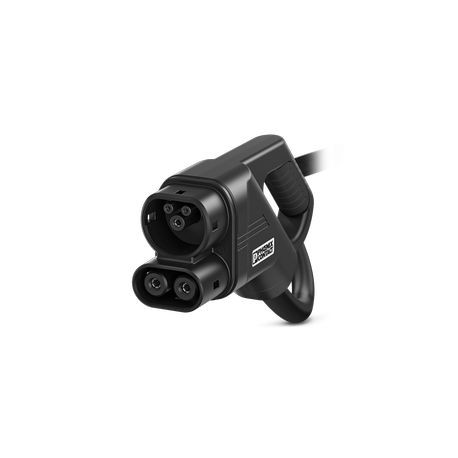

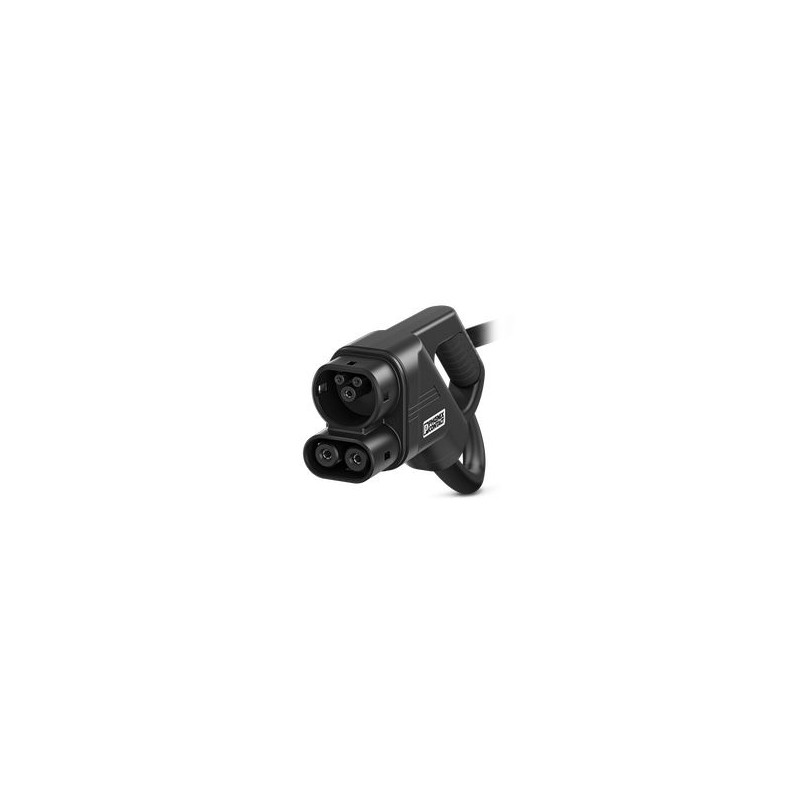

EV-T2M4CC-DC200A-8,6M50ESBK11 1347402 PHOENIX CONTACT CHARX connect, Cable de carga DC, con conector de carg..
EV-T2M4CC-DC200A-8,6M50ESBK11
1347402
PHOENIX_CONTACT
CHARX connect, Cable de carga DC, con conector de carga para vehículos y extremo del cable abierto, para la carga con corriente continua (DC) de vehículos eléctricos (EV), con contacto PP conectado, con marco de la cara enchufable sustituible, con sensores de temperatura analógicos, CCS tipo 2, IEC62196-3, 200 A / 1000 V (DC), D-Line 1.1, Logotipo de PHOENIX CONTACT, cable: 8,6 m, negro, recto, IMPORTANTE: puede que sea necesario organizar los cables.
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cables de carga DC |
| Familia de productos | CHARX connect standard |
| Aplicación | para la carga con corriente continua (DC) de vehículos eléctricos (EV) |
| para la instalación en postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga DC |
| con conector de carga para vehículos y extremo del cable abierto | |
| Componentes | con contacto PP conectado |
| con marco de la cara enchufable sustituible | |
| con sensores de temperatura analógicos | |
| Tecnología | Combined Charging System |
| Logotipo colocado | Logotipo de PHOENIX CONTACT |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
| Estándar de carga | CCS tipo 2 |
| Modo de carga | Modo 4 |
Propiedades eléctricas
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación | 1500 Ω (entre PE y PP) |
| Contacto de aviso PP conectado al conducto | |
| Monitor de la temperatura | 2x Pt 1000 |
| Tipo de corriente de carga | DC |
| Potencia de carga | 200 kW |
| Corriente de carga | 200 A |
| Tipo de corriente de carga | Modo Boost DC |
| Potencia de carga | hasta 500 kW (Modo Boost, dependiendo de las condiciones ambientales. Para más información, consulte la hoja informativa en el área de descargas de este artículo.) |
| Corriente de carga | hasta 500 A (Modo Boost, dependiendo de las condiciones ambientales. Para más información, consulte la hoja informativa en el área de descargas de este artículo.) |
| Contacto de potencia | |
| Número | 3 (PE, DC+, DC-) |
| Tensión nominal | 1000 V DC |
| Corriente asignada | 200 A (hasta 40 °C) |
| Contacto de aviso | |
| Número | 2 (CP, PP) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Sensores de temperatura (Pt 1000) | |
| Tipo de sensor | Pt 1000 |
| Normas/especificaciones | DIN EN 60751 |
| Punto de fijación | Sensor en los contactos DC |
| Temperatura de desconexión | 90 °C ±1 K (corresponde a un valor Pt 1000 de 1346,5 Ω) |
| Estabilidad a largo plazo | 0,06 % (tras 1000 horas a 130 °C) |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Coeficiente | 3850 ppm/K |
| Temperatura ambiente | -50 °C ... 130 °C (Funcionamiento) |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
Dimensiones
| Conector de carga para vehículos | |
| Anchura | 75 mm |
| Altura | 139 mm |
| Profundidad | 267 mm |
Datos del material
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | gris (7042) |
| Color (Cara enchufable) | negro (9005) |
| Color (Capuchón) | negro (9005) |
| Color (Cables) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | TPE-U |
| Material (Superficie contactos) | Plata |
Cable/línea
| Longitud del cable | 8,6 m ±45 mm |
| Normas/especificaciones sobre cables | prEN 50620/DIN EN 50620 |
| Certificaciones de cables | VDE-Reg. |
| Peso del cable | máx. 1620 kg/km |
| Tipo de cable | Clase 6 |
| Tipo de cable | recto |
| Estructura de cable | 2 x 50 mm² + 1 x 25 mm² + 3 x 2 x 0,75 mm² |
| Diámetro exterior del cable | 28,1 mm ±0,5 mm |
| Envoltura exterior, material | TPE-U |
| Longitud a desaislar de la envoltura | 140 mm ±10 mm |
| Resistencia de la línea | ≤ 0,00039 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Radio de flexión | min. 281 mm (10x Ø) |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Conector de carga para vehículos) | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| Temperatura ambiente (servicio) | -30 °C ... 40 °C |
| máx. 55 °C (Se precisa reducción de corriente; tenga en cuenta el valor límite de la temperatura de contacto DC de 90 °C) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
Normas y especificaciones
| Conexión según la norma | |
| Restricciones de longitud de cable normativas | IMPORTANTE: puede que sea necesario organizar los cables. |
| En EE. UU. se precisa una gestión de cables si la longitud de cable es 7,5 m superior (IEC 61851-1). | |
| Normas | |
| Normas/especificaciones | IEC 62196-3 |
