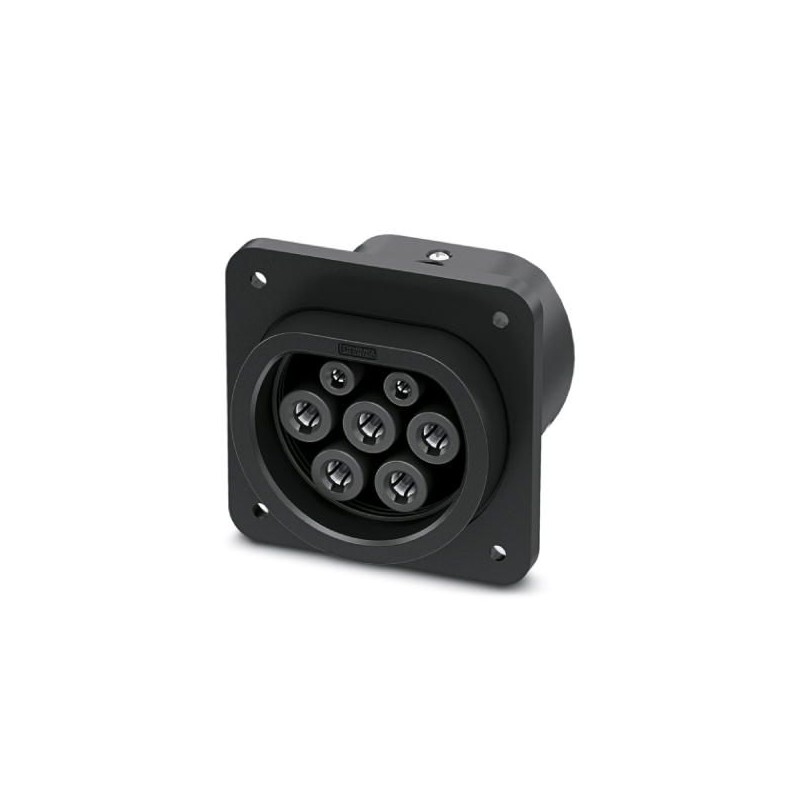

EV-T2M3S-SET-CIRCONTROL 1627525 PHOENIX CONTACT Conector de carga para infra-estruturas para carregar com co..
EV-T2M3S-SET-CIRCONTROL
1627525
PHOENIX_CONTACT
Conector de carga para infra-estruturas para carregar com corrente alternada (AC) veículos elétricos, compatível com conectores de carga para infra-estruturas, Tipo 2, IEC 62196-2,32 / 480 V (AC), Condutores individuais, Comprimento: 1,5 m, Rosca: M5
CHARX connect, Conjunto, Combinação de tomada de carregamento de infraestrutura e tampa de proteção, conexão roscada de tampa de proteção na parte traseira, sem atuador de intertravamento, Para carregamento de veículos elétricos (EV) com corrente alternada (AC), Compatível com conectores de carregamento para infraestruturas, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Condutores simples, comprimento: 1,5 m, Montagem na parede traseira, Geração 1, LOGÓTIPO "PHOENIX CONTACT", IMPORTANTE! Esta variante de artigo não contém nenhum atuador de travamento.
Dispositivos de encaixe industriais e especiais > Conector para carga de veículos elétricos E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | Milhão seiscentos e vinte e sete mil quinhentos e vinte e cinco |
|---|---|
| Unidade de embalagem | 10 pcs |
| Chave de venda | XWBADC - |
| EAN | 4055626322209 |
| Peso por unidade (sem incluir a embalagem) | 878,000 g |
| Número de taxa pautal | Oitenta e cinco milhões quatrocentos e quarenta e quatro mil, duzentos e noventa |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Jogo formado por tomada de carga de infra-estruturas e tampa de proteção para carregar com corrente alternada (AC) veículos elétricos, compatível com conectores de carga para infra-estruturas |
|---|---|
| Execução | Conexão por parafuso da tampa de proteção na parte traseira |
| Normas/especificações | IEC 62196-2 |
| Padrão de carga | Tipo 2 |
| Modo de carregamento | Modo 3, caso B |
| Observação | Jogo com capa protetora |
| IMPORTANTE! Esta variante artigo não contém nenhum atuador de bloqueio. | |
| Certifique-se de que durante o processo de carga o conector de carga para infra-estruturas estiver inserido na tomada de carga de infra-estruturas de acordo com IEC 61851-1. Recomendamos o uso de nossos atuadores de encravamento (1624129, 1622317). Em caso de que se selecione outro tipo de emergência, recomendamos obturar a superfície de fixação (1621465), ver também os acessórios. | |
| Nota sobre o tipo de conexão | Acesso cravejado, não separável |
| Quantidade de embalagem especial | 50 Unid. |
Dimensões
| Altura | 79,5 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 70,8 mm |
| Dimensões de broca | 60 mm x 60 mm |
| Comprimento do cabo | 1,5 m |
| Estrutura do cabo | 5x 6,0 mm2 + 2x 0,5 mm2 |
| Tipo do cabo | Condutores individuais |
Condições ambientais
| Temperatura ambiente (serviço) | -30 °C ... 50 °C |
|---|---|
| Temperatura (armazenamento / transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m sobre o nível do mar) |
| Índice de protecção | IP44 (inserido) |
| IP54 (com capa de proteção; ver os acessórios) |
Propriedades elétricas
| Potência de carga máxima | 22 kW |
|---|---|
| Tipo de corrente de carga | AC trifásica |
| Número de fases | Três |
| Número de contatos de potência | 5 (L1, L2, L3, N, PE) |
| Contatos de potência corrente atribuída | 32 A |
| Contatos de potência tensão atribuída | 480 V AC |
| Número de contatos de sinal | 2 (CP, PP) |
| Contatos de aviso de corrente atribuída | 2 A |
| Contatos de aviso tensão atribuída | 30 V AC |
| Tipo de transmissão de sinais | Modulação de duração de impulso |
| Nota sobre o tipo de conexão | Acesso cravejado, não separável |
Montagem
| Possíveis posições de montagem | Montagem em parede traseira |
|---|---|
| Possibilidade de montagem frontal apenas com atuador de bloqueio desmontado (ver as variantes EV-T2M3SE...E00) | |
| Limitações da posição de montagem | Só inclinação frontal de 0 a 90 graus possível, veja a figura |
| Posição de montagem do atuador de bloqueio | Não-montado, possibilidade de montagem no centro cima |
| Conexão por parafuso com uma tampa de proteção | só possível no lado traseiro |
| Espessura de parede máxima. | máx. 50 mm (Montagem em parede traseira, especificação máxima normativa para conectores de carga para infra-estruturas) |
| máx. 28 mm (Montagem em parede traseira, especificação máxima normativa para conectores de carga de infra-estruturas ao usar a tampa de proteção 1405217) | |
| máx. 10 mm (Montagem em parede dianteira, ao usar o atuador de bloqueio) | |
| Diâmetro do furo de fixação | 7,00 mm (ø) |
Environmental Product Compliance
| China RoHS | Espaço de tempo para o uso previsto (EFUP): 10 anos; |
|---|---|
| Você Encontrará informações sobre as substâncias perigosas para a declaração do fabricante na aba de "Downloads" |
Conteúdo do kit
Classificações
eCl@ss 4.0272607xxeCl@ss 4.1Vinte e sete milhões duzentos e sessenta mil, setecentos e umeCl@ss 5.0Vinte e sete milhões duzentos e sessenta mil, setecentos e umeCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil e quatrocentoseCl@ss 6.0Vinte e sete milhões cento e quarenta e três mil e quatrocentoseCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta e nove mil e umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta e nove mil e umeCl@ss 9.0Vinte e sete milhões cento e quarenta e quatro mil, setecentos e seis
UNSPSC 6.01Trinta milhões, duzentos e onze mil novecentos e vinte e trêsUNSPSC 7.0901Trinta e nove milhões, cento vinte e um mil e quinhentos veintidosUNSPSC 11Trinta e nove milhões, cento vinte e um mil e quinhentos veintidos12.01 UNSPSCTrinta e nove milhões, cento vinte e um mil e quinhentos veintidos13.2 UNSPSCTrinta e nove milhões, cento vinte e um mil e quinhentos veintidos
