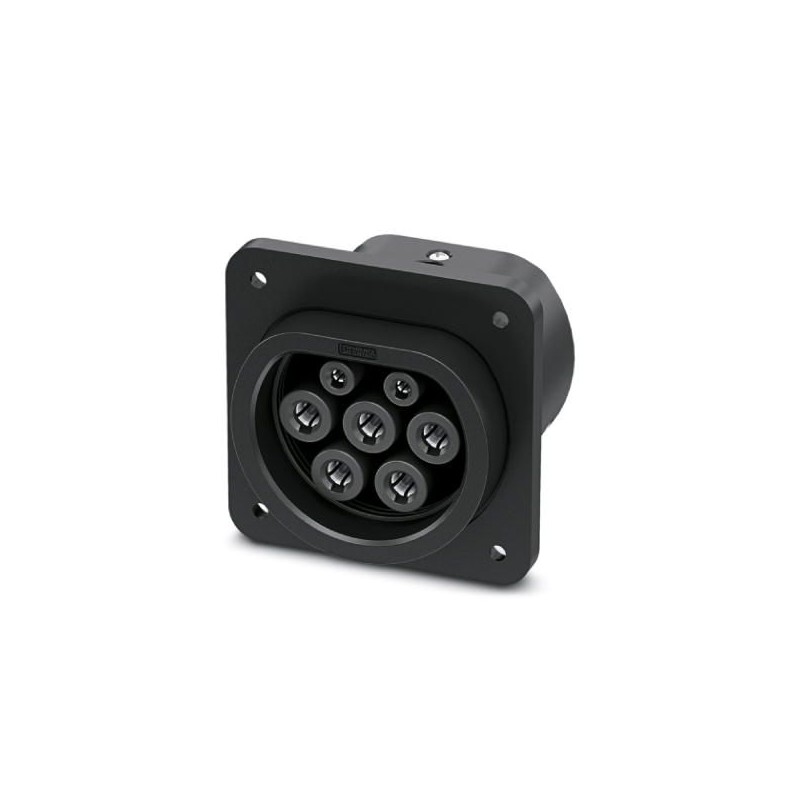

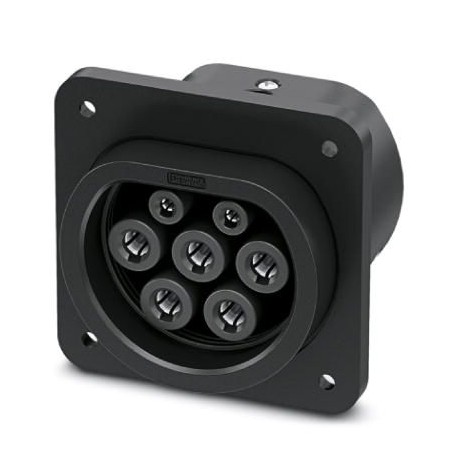

EV-T2M3S-SET-CIRCONTROL 1627525 PHOENIX CONTACT Juego formado por toma de carga de infraestructuras y tapa p..
EV-T2M3S-SET-CIRCONTROL
1627525
PHOENIX_CONTACT
Juego formado por toma de carga de infraestructuras y tapa protectora para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Conductores individuales, Longitud: 1,5 m, Conexión por tornillo de una tapa abatible: solo posible en el lado trasero, Juego con tapa protectora
CHARX connect, Juego, Combinación de toma de carga de infraestructuras y tapa protectora, conexión por tornillo de tapa de protección en la parte trasera, sin actuador de enclavamiento, Para cargar vehículos eléctricos (EV) con corriente alterna (AC), Compatible con conectores de carga para infraestructuras, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Conductores individuales, longitud: 1,5 m, Montaje en pared trasera, Generación 1, Logotipo "PHOENIX CONTACT", ¡IMPORTANTE! Esta variante de artículono contiene ningún actuador de bloqueo.
Dispositivos enchufables industriales y especiales > Conector para la carga de coches eléctricos E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1627525 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | XWBADC - |
| EAN | 4055626322209 |
| Peso por unidad (sin incluir el embalaje) | 878,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Juego formado por toma de carga de infraestructuras y tapa protectora para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras |
|---|---|
| Ejecución | Conexión por tornillo de tapa de protección en la parte trasera |
| Normas/especificaciones | IEC 62196-2 |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3, caso B |
| Observación | Juego con tapa protectora |
| ¡IMPORTANTE! Esta variante de artículo no contiene ningún actuador de bloqueo. | |
| Asegúrese de que durante el proceso de carga el conector de carga para infraestructuras esté enclavado en la toma de carga de infraestructuras según IEC 61851-1. Recomendamos el uso de nuestros actuadores de enclavamiento (1624129, 1622317). En caso de que se seleccione otro tipo de enclavamiento, recomendamos obturar la superficie de fijación (1621465), véanse también los accesorios. | |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Cantidad de embalaje especial | 50 Unid. |
Dimensiones
| Altura | 79,5 mm |
|---|---|
| Anchura | 75 mm |
| Profundidad | 70,8 mm |
| Dimensiones de taladro | 60 mm x 60 mm |
| Longitud del cable | 1,5 m |
| Estructura de cable | 5x 6,0 mm² + 2x 0,5 mm² |
| Tipo de cable | Conductores individuales |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (insertado) |
| IP54 (con capuchón de protección; véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 22 kW |
|---|---|
| Tipo de corriente de carga | AC trifásica |
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 480 V AC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Montaje
| Posibles posiciones de montaje | Montaje en pared trasera |
|---|---|
| Posibilidad de montaje frontal solo con actuador de bloqueo desmontado (véanse las variantes EV-T2M3SE…E00) | |
| Limitaciones de la posición de montaje | Solo inclinación frontal de 0 a 90 grados posible, véase la figura |
| Posición de montaje del actuador de bloqueo | No premontado, posibilidad de montaje en el centro arriba |
| Conexión por tornillo de una tapa de protección | solo posible en el lado trasero |
| Espesor de pared máx. | máx. 50 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga para infraestructuras) |
| máx. 28 mm (Montaje en pared trasera, especificación máxima normativa para conectores de carga de infraestructuras al utilizar la tapa de protección 1405217) | |
| máx. 10 mm (Montaje en pared delantera, al utilizar el actuador de bloqueo) | |
| Diámetro del orificio de fijación | 7,00 mm (ø) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144706
