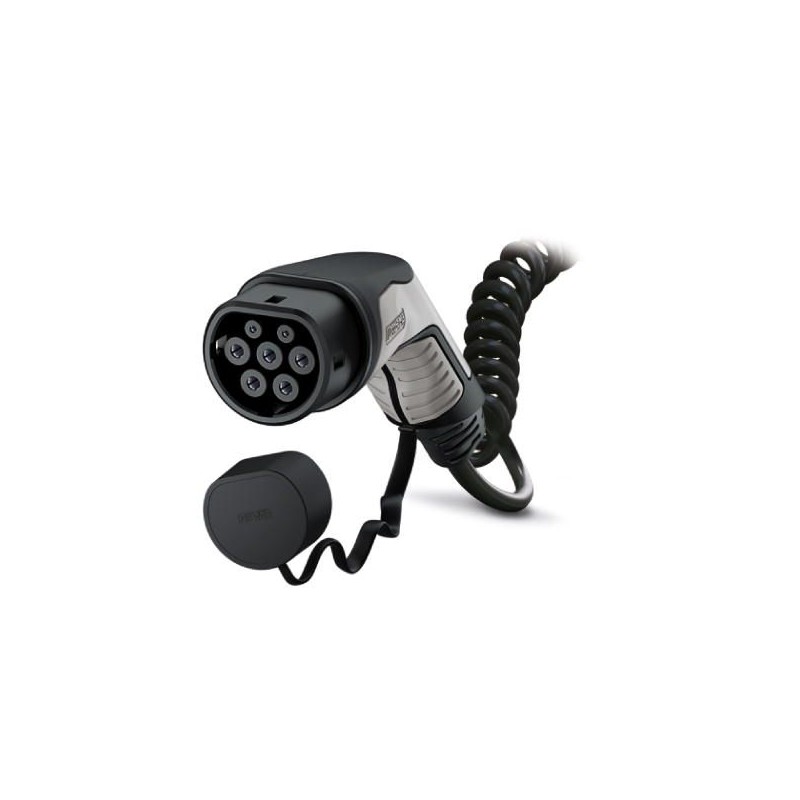

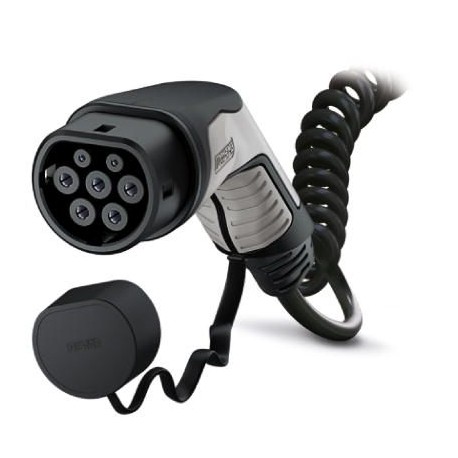

EV-T2G3C-3AC20A-5,0M2,5EHBK01 1053264 PHOENIX CONTACT AC cabo de carregamento
EV-T2G3C-3AC20A-5,0M2,5EHBK01
1053264
PHOENIX_CONTACT
AC cabo de carregamento
CHARX connect, cabo de carregamento CA, com conector de carregamento do veículo e extremidade do cabo aberta, Para carregamento de corrente alternada (CA) de veículos elétricos (EV) com entradas de carregamento de veículos tipo 2, Com tampa, Tipo 2, IEC62196-2, 20 A / 480 V (CA), C-Line, invólucro: preto, cinza, logotipo PHOENIX CONTACT, cabo: 5 m, preta, espiral
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão cinquenta e três mil duzentos e sessenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e oitenta e cinco mil e vinte e um |
| Peso por Peça (excluindo embalagem) | 2,684.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Definição de produto
| Tipo de produto | AC cabo de carregamento com o Veículo Conector, abra extremidade do cabo, com tampa de proteção |
|---|---|
| Tipo | C-Linha preta / cinza |
| Normas/regulamentos | IEC 62196-2 |
| Carga padrão | Tipo 2 |
| Modo de carregamento | Modo 3, Processo C |
Dimensões
| Veículo conector largura | 70.00 mm |
|---|---|
| Veículo conector de altura | 137.00 mm |
| Veículo conector de profundidade | 215.90 mm |
| Condutor de comprimento | 5 m |
| Comprimento de decapagem | 60 mm ±15 mm |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (ligado; quando ligado e pronto para operar, o grau de proteção é apenas seguiu-se se os dois plug-in de componentes são produtos originais da Phoenix Contact, ou compatíveis com padrão compatível com produtos) |
| IP54 (capa Protetora) |
Propriedades elétricas
| Máxima potência de carregamento | 16.63 kW |
|---|---|
| Número de fases | Três |
| Número de contatos de energia | 5 (L1, L2, L3, N, PE) |
| Corrente nominal de alimentação contactos | 20 Um |
| Tensão nominal de alimentação contactos | 480 V CA |
| Número de contatos de sinal | 2 (CP, PP) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação por largura de pulso |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Resistor de codificação | 680 Ω (entre PE e PP) |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Design
| Linha Design | C-Linha |
|---|---|
| Cor do alojamento | preto |
| Acasalamento cor da face | preto |
| Cor da área de alça | cinzento |
| Cor tampa de proteção | preto |
| Cliente variações | A pedido |
Material
| Material da carcaça | Plástico |
|---|---|
| Material do punho área | Plástico macio |
| Material da tampa de proteção | Plástico macio |
| Material de acasalamento rosto | Plástico |
| Classificação de inflamabilidade | V0 |
| Material de superfície de contatos | Ag |
Cabo
| Estrutura de cabo | 5 x 2.5 mm2 + 1 x 0,5 mm2 |
|---|---|
| Fiação de normas/regulamentos | prEN 50620 / DIN EN 50620 |
| Fiação classe | Classe 5 |
| Fiação certificações | VDE |
| Externo diâmetro do cabo | 12.8 mm ±0,4 mm |
| Tipo de condutor | espiral |
| A bainha exterior, material | TPE-U |
| Bainha externa, cor | preto |
| Raio de curvatura mínimo | 192 mm (15 x diâmetro) |
| Diâmetro da bobina | 60 mm ±10 % |
| Comprimento do bloco | 0.63 m ±10 % |
| Comprimento efetivo | max. 4 m ±5 % |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
| Característica | Valor |
|---|---|
| Tipo de corrente (EF000143) | CA trifásica |
| Número de condutores de comunicação (EF009317) | 2 |
| Tipo lateral do veículo (EF009318) | Tipo 2 |
| Execução do lado da infraestrutura (EF009319) | Extremidade livre do condutor |
| Com caixa de controlo In-cable (ICCB) (EF009320) | Não |
| Modo de carregamento (EF009321) | Modo 3 |
| Corrente nominal (EF000001) | 20 A |
| Tensão nominal (EF000002) | 480 V |
| Com sensor de temperatura (EF006034) | Não |
| Comprimento do cabo (EF000536) | 5 m |
| Tipo de cabo (EF000081) | Em espiral |
| Material de contacto (EF004019) | Outro |
| Tratamento da superfície de contacto (EF002558) | Outro |
