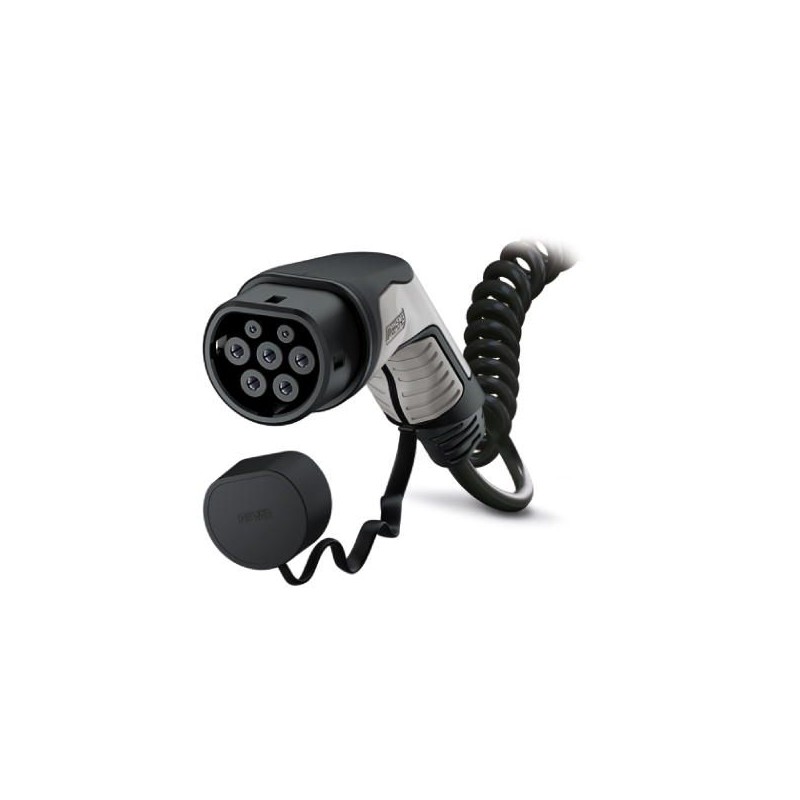

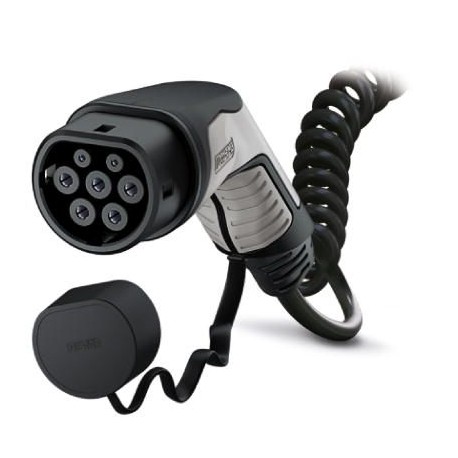

EV-T2G3C-3AC20A-5,0M2,5EHBK01 1053264 PHOENIX CONTACT Cable de carga AC con conector de carga para vehículos..
EV-T2G3C-3AC20A-5,0M2,5EHBK01
1053264
PHOENIX_CONTACT
Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con capuchón, C-Line negro/gris, Tipo 2, IEC 62196-2, 20 A / 480 V (AC), línea de diseño C-Line, cable: 5 m, negro, En espiral, cara de enchufe: negro, zona de agarre: gris
CHARX connect, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2, Con capuchón, Tipo 2, IEC62196-2, 20 A / 480 V (AC), C-Line, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, en espiral
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cinquenta y tres mil doscientos sesenta y cuatro |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626685021 |
| Peso por Pieza (sin incluir el embalaje) | 2,684.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | AC cable de carga con Conector del Vehículo, extremo abierto del cable, con tapa protectora |
|---|---|
| Tipo de | C-Line negro / gris |
| Normas/reglamentos | IEC 62196-2 |
| Carga estándar | Tipo 2 |
| El modo de carga de | El Modo 3, Caso C |
Dimensiones
| Conector del vehículo ancho | 70.00 mm |
|---|---|
| Conector del vehículo altura | 137.00 mm |
| Conector del vehículo profundidad | 215.90 mm |
| Conductor de longitud | 5 m |
| Pelar longitud | 60 mm ±15 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Max. altitud | 5000 m sobre el nivel del mar) |
| Grado de protección | IP44 (conectado; cuando está conectado y listo para funcionar, el grado de protección es sólo sobrevino si ambos plug-in de los componentes son originales de los productos de Phoenix Contact o adecuado que cumpla el estándar de los productos) |
| IP54 (con tapa Protectora) |
Propiedades eléctricas
| Máxima potencia de carga | 16.63 kW |
|---|---|
| El número de fases. | Tres |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| La corriente nominal de los contactos de potencia | 20 Un |
| Tensión nominal de alimentación de los contactos | 480 V CA |
| Número de contactos de señal | 2 (CP, PP) |
| La corriente nominal para señal de contactos | 2 Un |
| Tensión nominal de los contactos de señal | 30 V AC |
| Tipo de transmisión de la señal | Modulación de ancho de pulso |
| Nota sobre el método de conexión | Crimp conexión, no puede ser desconectado |
| Resistencia de codificación | 680 Ω (entre el PE y el PP) |
Propiedades mecánicas
| Inserción/retirada de los ciclos de | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| La retirada de la fuerza | < 100 N |
Diseño
| Diseño de la línea de | C-Line |
|---|---|
| Color de la carcasa | negro |
| Acoplamiento de la cara de color | negro |
| El Color de la manija de la zona | gris |
| Color de la tapa protectora | negro |
| Cliente variaciones | A petición |
Material
| Material de la carcasa | De plástico |
|---|---|
| Material de la manija de la zona | De plástico blando |
| Material de la tapa protectora | De plástico blando |
| Material de acoplamiento de la cara | De plástico |
| Clasificación de inflamabilidad | V0 |
| Material de la superficie de los contactos | Ag |
Cable
| Estructura del Cable | 5 x 2,5 mm2 + 1 x 0,5 mm2 |
|---|---|
| El cableado de las normas y reglamentos | prEN 50620 / DIN EN 50620 |
| Cableado de clase | Clase 5 |
| El cableado de las certificaciones | VDE |
| Externo diámetro del cable | 12.8 mm ±0,4 mm |
| Tipo de conductor | espiral |
| Funda exterior, material | TPE-U |
| Externo de la vaina, de color | negro |
| Radio de curvatura mínimo | 192 mm (15 x diámetro) |
| Diámetro de bobina | 60 mm ±10 % |
| Longitud del bloque de | 0.63 m ±10 % |
| Longitud efectiva | max. 4 m ±5 % |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 10; |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
