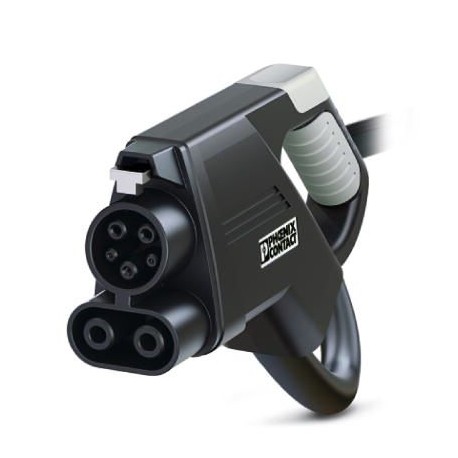

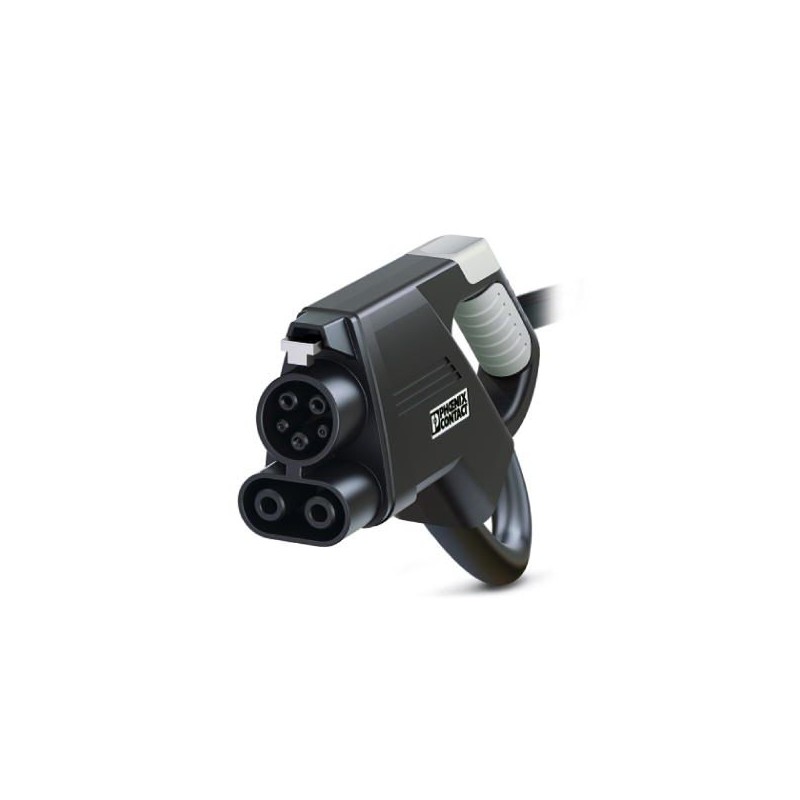

EV-T1L2CC-DC60A-4,0M6ASBK01 1627762 PHOENIX CONTACT Cabos de carga DC
EV-T1L2CC-DC60A-4,0M6ASBK01
1627762
PHOENIX_CONTACT
Cabos de carga DC
Mobilidade Eletrônica
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1627762 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626352299 |
| Peso por unidade (exclusive embalagem) | 5,000 KGM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga DC com conector de carga para veículos, extremidade do condutor aberta |
|---|---|
| Normas / Determinações | SAE J1772 |
| IEC 62196-3 | |
| Padrão de carga | CCS tipo 1 |
| Combined Charging System | |
| Modo de carga | Modo 4 |
Medidas
| Largura do conector de carga para veículos | 67,90 mm |
|---|---|
| Altura do conector de carga para veículos | 140,80 mm |
| Profundidade do conector de carga para veículos | 260,00 mm |
| Comprimento do condutor | 4 m |
| 4 m | |
| Comprimento de decapagem | 130 mm ±20 mm |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | 3R (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
Propriedades elétricas
| Potência de carga máxima | 36 kW |
|---|---|
| Número de contatos de potência | 3 (PE, DC+, DC-) |
| Contatos de potência, corrente de dimensionamento | 60 A |
| Contatos de potência Tensão de dimensionamento | 600 V DC |
| Número de contatos de sinal | 2 (CP, CS) |
| Contatos de sinal Corrente de dimensionamento | 2 A |
| Contatos de sinal Tensão de dimensionamento | 30 V AC |
| Tipo de transmissão de sinais | Modulação por largura de impulso com comunicação Powerline modulada conforme ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 480 Ω (Alavanca acionada) |
| 150 Ω (Alavanca não acionada) | |
| Monitoramento de temperatura | 2x Pt 1000 |
Design
| Linha de design | Padrão |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | preto |
| Cor da área do punho | cinza |
| Cor do elemento de acionamento | cinza |
| Cor da tampa de proteção | preto |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo do cliente sob consulta) |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da alavanca de acionamento | Metálica |
| Material da frente de encaixe | Plástico |
| Classe de inflamabilidade | V0 |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 3 x 6 AWG + 3 x 2 x 18 AWG |
|---|---|
| Normas / disposições relativas a cabos | UL 62 |
| FFSO7.E343212 | |
| Diâmetro externo de linha | 27 mm ±0,4 mm |
| Tipo de condutor | reto |
| Revestimento externo, material | TPE |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 405 mm (15 x diâmetro) |
Sistema de sensores de temperatura
| Tipo do sensor | Pt 1000 |
|---|---|
| Normas / Determinações | DIN EN 60751 |
| Corrente de medição recomendada | 1 mA (1 V com 0 °C) |
| Tolerância no sensor com corrente de medição recomendada | ±1K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade a longo prazo (máx. desvio R0) | 0,06 % (após 1000 horas com 130 °C) |
| Temperatura de desligamento | 90 °C equivale a um valor Pt 1000 de 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
