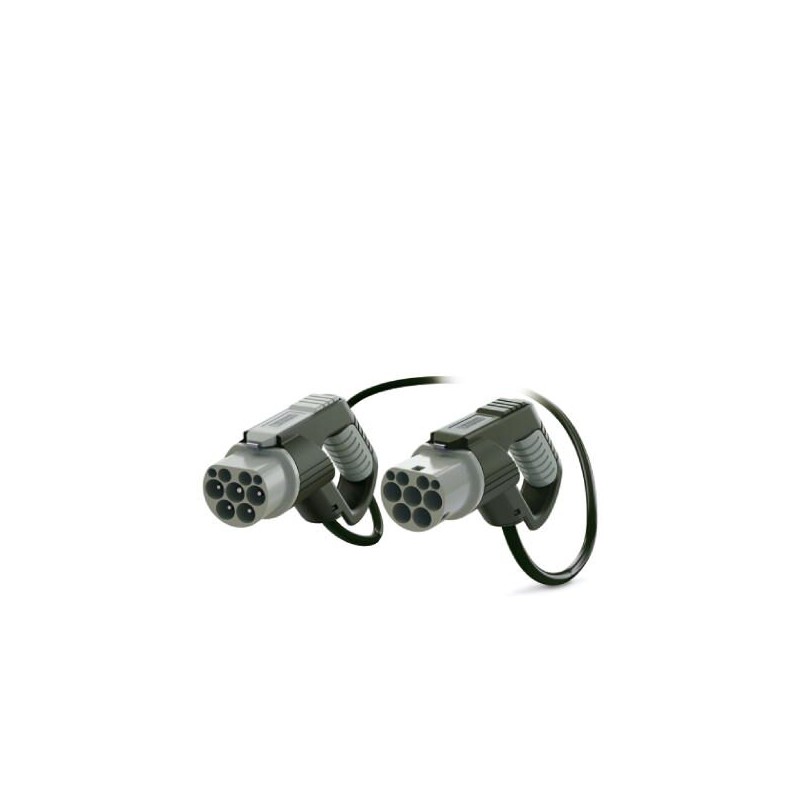

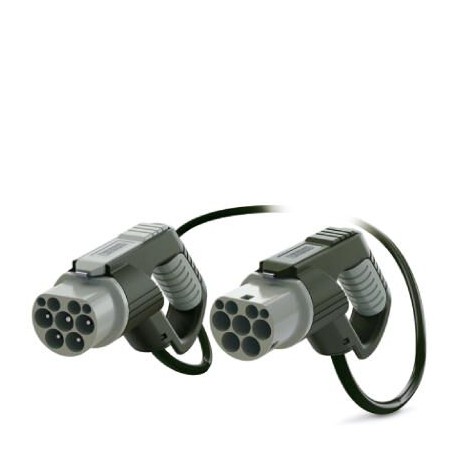

EV-GBM3PC-3AC32A-5,0M6,0ESBK00 1038392 PHOENIX CONTACT Cabos de carga AC, Cabo de AC carga móvel com conecto..
EV-GBM3PC-3AC32A-5,0M6,0ESBK00
1038392
PHOENIX_CONTACT
Cabos de carga AC, Cabo de AC carga móvel com conector de carregamento para veículos e conector de carga para infra-estruturas, com tampas, Linha de projeto 1, GB/T, GB/T 20234.2, 32 / 440 V (AC), linha de design D-Line, cabo: 5 m, preto, reta, com cara de plugue: cinza, área de aderência: cinza
CHARX connect, Cabo de carregamento CA móvel com conectores de carregamento para veículos e infraestruturas, com tampas, Cor da caixa preto-cinza, Para carregamento com veículos elétricos (EV) de corrente alternada (CA) com entradas de veículos GB/T, Compatível com tomadas de carregamento de infraestrutura GB/T em estações de carregamento para eletromobilidade (EVSE), GB/T, GB/T 20234.2, 32 A / 440 V (AC), D-Line, logotipo "PHOENIX CONTACT", cabo: 5 m, preto, reto
AC charging cable, Mobile AC charging cable with vehicle connector and infrastructure plug, with protective cap, Design line 1, GB/T, GB/T 20234.2, 32 A / 440 V (AC), design line D-Line, cable: 5 m, black, straight, mating face: gray, handle area: gray
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1038392 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4055626592107 |
| Peso por unidade (exclusive embalagem) | 2.800,000 g |
| Número do imposto alfandegário | 85444290 |
Note
| Trade restriction | The products are offered exclusively for export outside the EU and the European Economic Area. |
|---|
Product definition
| Product type | Mobile AC charging cable with vehicle connector and infrastructure plug, with protective cap |
|---|---|
| Type | D-Line |
| Standards/regulations | GB/T 20234.2 |
| Charging standard | GB/T |
| Charging mode | Mode 3, Case B |
Dimensions
| Vehicle connector width | 60.00 mm |
|---|---|
| Vehicle connector height | 112.40 mm |
| Vehicle connector depth | 219.10 mm |
| Infrastructure plug width | 60.00 mm |
| Infrastructure plug height | 112.40 mm |
| Infrastructure plug depth | 229.60 mm |
| Conductor length | 5 m |
Ambient conditions
| Ambient temperature (operation) | -30 °C ... 50 °C |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (above sea level) |
| Degree of protection | IP55 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| IP54 (Protective cap) |
Electrical properties
| Maximum charging power | 24.39 kW |
|---|---|
| Number of phases | 3 |
| Number of power contacts | 5 (L, NC1, NC2, N, PE) |
| Rated current of power contacts | 32 A |
| Rated voltage for power contacts | 440 V |
| Number of signal contacts | 2 (CP, CC) |
| Rated current for signal contacts | 2 A |
| Rated voltage for signal contacts | 30 V AC |
| Type of signal transmission | Pulse width modulation |
| Note on the connection method | Crimp connection, cannot be disconnected |
| Resistor coding | 220 Ω (between PE and CC) |
Mechanical properties
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Withdrawal force | < 100 N |
Design
| Design line | D-Line |
|---|---|
| Housing color | black |
| Mating face color | gray |
| Color handle area | gray |
| Actuating element color | gray |
| Color protective cap | black |
| Label | 14.1 mm x 44.8 mm (customer logo on request) |
Material
| Housing material | Plastic |
|---|---|
| Material handle area | Soft plastic |
| Actuating lever material | Plastic |
| Material protective cap | Plastic |
| Material mating face | Plastic |
| Material surface of contacts | Ag |
Cable
| Cable structure | 5 x 6.0 mm² + 1 x 0.5 mm² |
|---|---|
| Wiring standards/regulations | prEN 50620 / DIN EN 50620 |
| Wiring class | Class 5 |
| Wiring certifications | VDE |
| External cable diameter | 17 mm ±0.4 mm |
| Type of conductor | straight |
| Cable resistance | ≤ 0.0033 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| Outer sheath, material | TPE-U |
| External sheath, color | black |
| Minimum bending radius | 255 mm (15 x diameter) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Environmentally Friendly Use Period = 10; |
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
