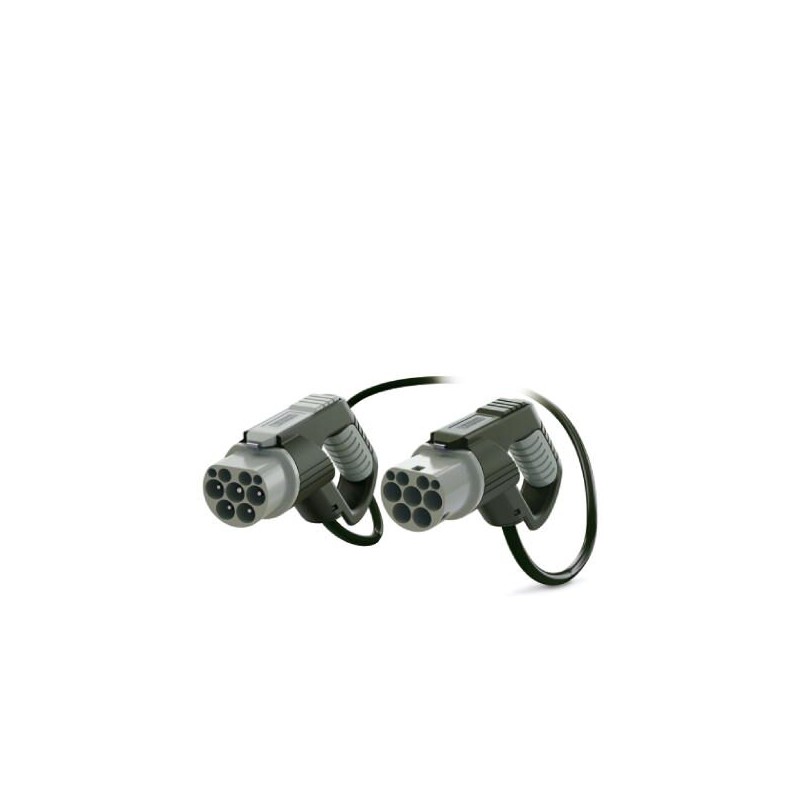

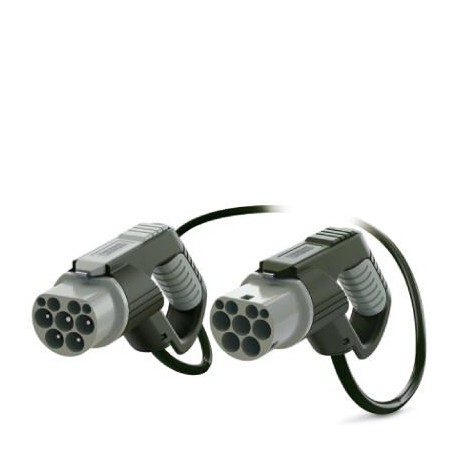

EV-GBM3PC-3AC32A-5,0M6,0ESBK00 1038392 PHOENIX CONTACT Cables de carga AC, Cable de carga AC móvil con conec..
EV-GBM3PC-3AC32A-5,0M6,0ESBK00
1038392
PHOENIX_CONTACT
Cables de carga AC, Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones, Línea de diseño 1, GB/T, GB/T 20234.2, 32 A / 440 V (AC), línea de diseño D-Line, cable: 5 m, negro, recto, cara de enchufe: gris, zona de agarre: gris
CHARX connect, Cable de carga AC móvil con conectores de carga para vehículos e infraestructuras, con capuchones, Color de la carcasa negro-gris, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de vehículo GB/T, Compatible con tomas de carga de infraestructuras GB/T en los postes de carga para la electromovilidad (EVSE), GB/T, GB/T 20234.2, 32 A / 440 V (AC), D-Line, Logotipo "PHOENIX CONTACT", cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1038392 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAEF - |
| EAN | 4055626592107 |
| Peso por unidad (sin incluir el embalaje) | 2.800,000 g |
| Número de tarifa arancelaria | 85444290 |
Observación
| Restricción comercial | Los productos se ofrecen únicamente para la exportación fuera de la Unión Europea y el Espacio Económico Europeo. |
|---|
Definición del producto
| Tipo de producto | Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones |
|---|---|
| Ejecución | D-Line |
| Normas/especificaciones | GB/T 20234.2 |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso B |
Dimensiones
| Anchura del conector de carga para vehículos | 60,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 112,40 mm |
| Profundidad del conector de carga para vehículos | 219,10 mm |
| Anchura del conector de carga para infraestructuras | 60,00 mm |
| Altura del conector de carga para infraestructuras | 112,40 mm |
| Profundidad del conector de carga para infraestructuras | 229,60 mm |
| Longitud del cable | 5 m |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 24,39 kW |
|---|---|
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L, NC1, NC2, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 440 V |
| Número de contactos de señal | 2 (CP, CC) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 220 Ω (entre PE y CC) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | D-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | gris |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | gris |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Plástico |
| Material capuchón | Plástico |
| Material cara de enchufe | Plástico |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 17 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,0033 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 255 mm (15 x diámetro) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
