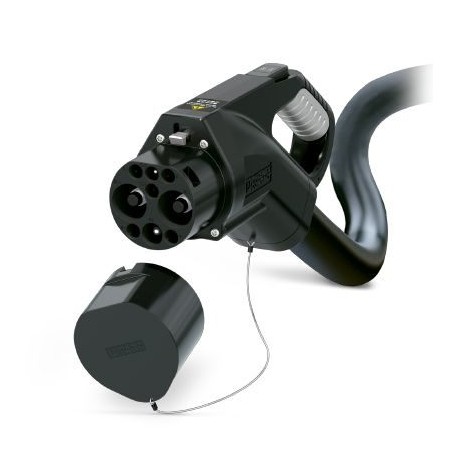

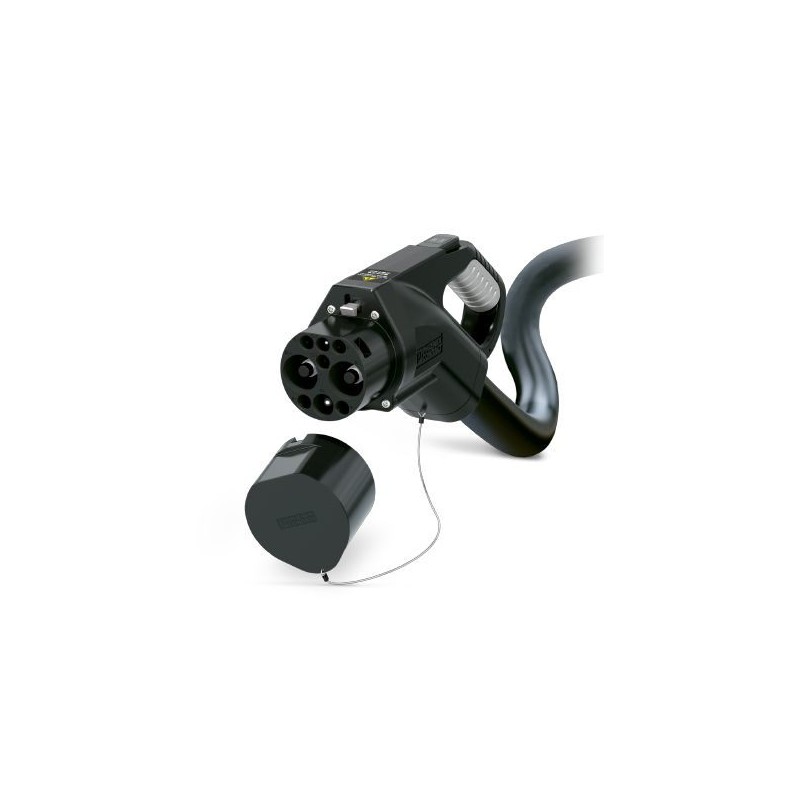

EV-GBG4C-DC250A-5,0M70ESBK01 1031379 PHOENIX CONTACT DC cabo de carregamento
EV-GBG4C-DC250A-5,0M70ESBK01
1031379
PHOENIX_CONTACT
DC cabo de carregamento
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão trinta e um mil trezentos e setenta e nove |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos trinta e quatro mil seiscentos e sessenta e quatro |
| Peso por Peça (excluindo embalagem) | 17,720.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | CN (China) |
Nota
| Restrição comercial | Os produtos são oferecidos exclusivamente para exportação para fora da UE e da Área Económica Europeia. |
|---|
Definição de produto
| Tipo de produto | DC cabo de carregamento com o Veículo Conector, abra extremidade do cabo, com tampa de proteção |
|---|---|
| Normas/regulamentos | GB/T 20234.1-2015, DE GB/T 20234.3-2015 |
| Carga padrão | GB/T |
| Modo de carregamento | Modo 4 |
Dimensões
| Veículo conector largura | 77.00 mm |
|---|---|
| Veículo conector de altura | 137.80 mm |
| Veículo conector de profundidade | 279.40 mm |
| Condutor de comprimento | 5 m |
| Comprimento de decapagem | 150 mm ±20 mm |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (ligado; quando ligado e pronto para operar, o grau de proteção é apenas seguiu-se se os dois plug-in de componentes são produtos originais da Phoenix Contact, ou compatíveis com padrão compatível com produtos) |
| IP54 (capa Protetora) |
Propriedades elétricas
| Máxima potência de carregamento | 250 kW |
|---|---|
| Número de contatos de energia | 3 (PE, DC+, DC-) |
| Corrente nominal de alimentação contactos | 250 A |
| Tensão nominal de alimentação contactos | 1000 V DC |
| Número de contatos de sinal | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo de transmissão de sinal | de acordo com GB/T 27930-2015 |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Resistor de codificação | 1000 Ω (entre PE e CC1 / PE e CC2) |
| Monitoramento de temperatura | 2x Pt 1000 |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Design
| Linha Design | Padrão |
|---|---|
| Cor do alojamento | preto |
| Acasalamento cor da face | preto |
| Cor da área de alça | cinzento |
| De atuação do elemento de cor | preto |
| Cor tampa de proteção | preto |
| Rótulo | 14.1 mm x 44.8 mm (logotipo do cliente mediante pedido) |
| Cliente variações | A pedido |
Material
| Material da carcaça | Plástico |
|---|---|
| Material do punho área | Plástico macio |
| Accionamento da alavanca de material | Metal |
| Material da tampa de proteção | Plástico |
| Material de acasalamento rosto | Plástico |
| Classificação de inflamabilidade | V0 |
| Material de superfície de contatos | Ag |
Cabo
| Estrutura de cabo | 2 x 70 mm2 + 1 x 25 mm2 + 2 × 4 mm2 + (2 x 0,75 mm2) P + 10 x 0,75 mm2 |
|---|---|
| Fiação de normas/regulamentos | GB/T 33594-2017 |
| Fiação classe | Classe 5/6 |
| Fiação certificações | CQC1105-2015 |
| Externo diâmetro do cabo | 34.9 mm ±0,4 mm |
| Tipo de condutor | em linha reta |
| A bainha exterior, material | TPU |
| Bainha externa, cor | preto |
| Raio de curvatura mínimo | 174,5 mm (5 x diâmetro) |
Fecho
| Fecho tipo de | Opção de bloqueio para acionamento da alavanca com atuadores integrados no Conector do Veículo |
|---|---|
| Fecho de tensão | 12 V |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/regulamentos | DIN EN 60751 |
| Recomendado corrente medida | 1 mA (1 V a 0°C) |
| A tolerância do sensor com o recomendado corrente medida | ±1 K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade de longo prazo (max. R0-Drift) | De 0,06 % (Após 1000 horas a 130°C) |
| Desligamento de temperatura | 90 °C, equivalente a um Pt 1000 valor de Ω 1346.5 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
