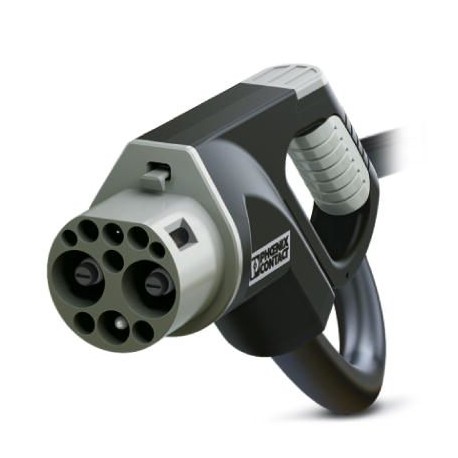

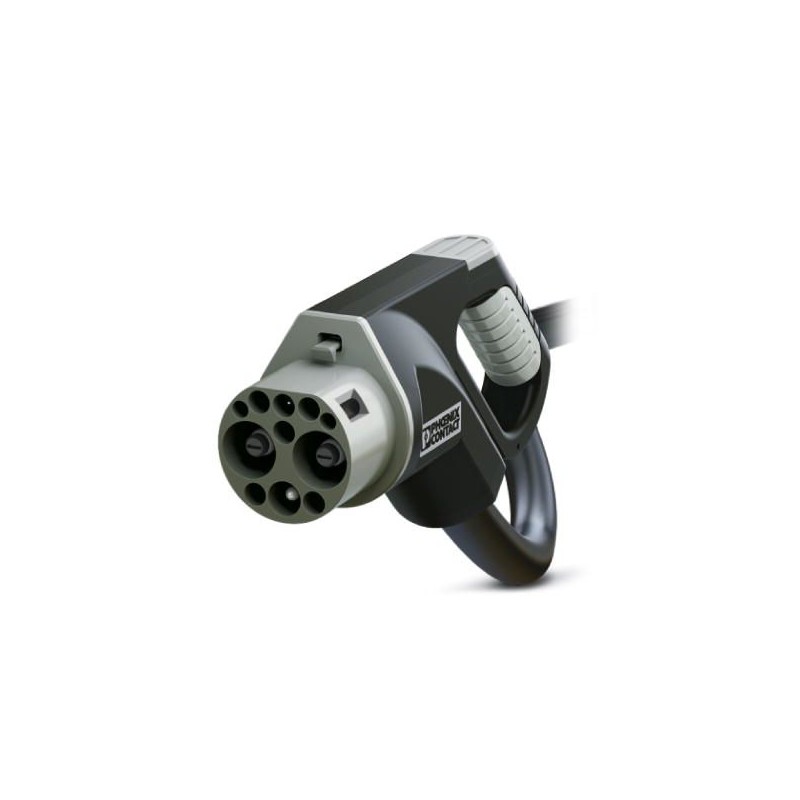

EV-GBM4C-DC125A-10,0M50ESBK00 1628202 PHOENIX CONTACT Cabos de carga DC
EV-GBM4C-DC125A-10,0M50ESBK00
1628202
PHOENIX_CONTACT
Cabos de carga DC
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1628202 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626398686 |
| Peso por unidade (exclusive embalagem) | 22,220 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Condutor de carga DC com conector de carga para veículos, extremidade do condutor aberta, com tampa de proteção |
|---|---|
| Normas / Determinações | GB/T 20234.3-2015 |
| Padrão de carga | GB/T |
| Modo de carga | Modo 4 |
| Observação | IMPORTANTE: Gerenciamento de cabos eventualmente necessário. |
| Em determinadas regiões, o gerenciamento de cabos é necessário, se o comprimento do cabo exceder 5,0 m (Suíça) ou 7,5 m (EUA) (IEC 61851-1). |
Medidas
| Largura do conector de carga para veículos | 77,00 mm |
|---|---|
| Altura do conector de carga para veículos | 129,10 mm |
| Profundidade do conector de carga para veículos | 260,40 mm |
| Comprimento do condutor | 10 m |
| Comprimento de decapagem | 300 mm ±20 mm |
Condições ambientais
| Temperatura ambiente (funcionamento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude máx. | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (encaixado, o grau de proteção em estado pronto para operação e plugado somente pode ser assegurado se ambos os conectores forem produtos originais da Phoenix Contact ou produtos em conformidade com as normas correspondentes) |
| IP54 (Capa de proteção) |
Propriedades elétricas
| Potência de carga máxima | 93,75 kW |
|---|---|
| Número de contatos de potência | 3 (PE, DC+, DC-) |
| Contatos de potência, corrente de dimensionamento | 125 A |
| Contatos de potência Tensão de dimensionamento | 750 V DC |
| Número de contatos de sinal | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo de transmissão de sinais | CAN conforme IEC 61851-24 Anexo B |
| Nota sobre o tipo de conexão | Conexão por crimpagem, não separável |
| Codificação da resistência | 1000 Ω (entre PE e CC1 / PE e CC2) |
| Monitoramento de temperatura | 2x Pt 1000 |
Design
| Linha de design | Padrão |
|---|---|
| Cor da caixa | preto |
| Cor da frente de encaixe | cinza |
| Cor da área do punho | cinza |
| Cor do elemento de acionamento | cinza |
| Cor da tampa de proteção | preto |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo do cliente sob consulta) |
Material
| Material caixa | Plástico |
|---|---|
| Material da área do punho | Plástico macio |
| Material da alavanca de acionamento | Metálica |
| Material da tampa de proteção | Plástico |
| Material da frente de encaixe | Plástico |
| Classe de inflamabilidade | V0 |
| Superfície do material dos contatos | Ag |
Cabo
| Estrutura do condutor | 2 x 50 mm² + 1 x 16 mm² + 2 x 2,5 mm² + 9 x 0,5 mm² |
|---|---|
| Classe dos cabos | Classe 6 |
| Diâmetro externo de linha | 28 mm ±0,2 mm |
| Tipo de condutor | reto |
| Revestimento externo, material | PUR |
| Revestimento externo, cor | preto |
| Raio de curvatura mínimo | 420 mm (15 x diâmetro) |
Travamento
| Tipo de travamento | Possibilidade de travamento da alavanca de acionamento com atuadores integrados no conector de carga para veículos |
|---|---|
| Tensão de travamento | 13,2 V |
Sistema de sensores de temperatura
| Tipo do sensor | Pt 1000 |
|---|---|
| Normas / Determinações | DIN EN 60751 |
| Corrente de medição recomendada | 1 mA (1 V com 0 °C) |
| Tolerância no sensor com corrente de medição recomendada | ±1K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade a longo prazo (máx. desvio R0) | 0,06 % (após 1000 horas com 130 °C) |
| Temperatura de desligamento | 90 °C equivale a um valor Pt 1000 de 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 10 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
