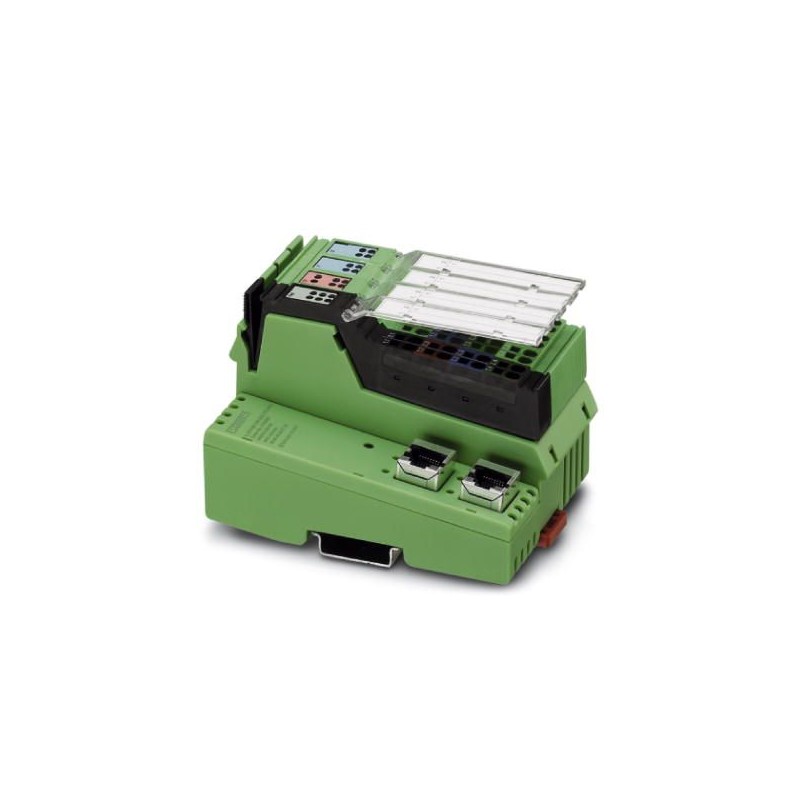

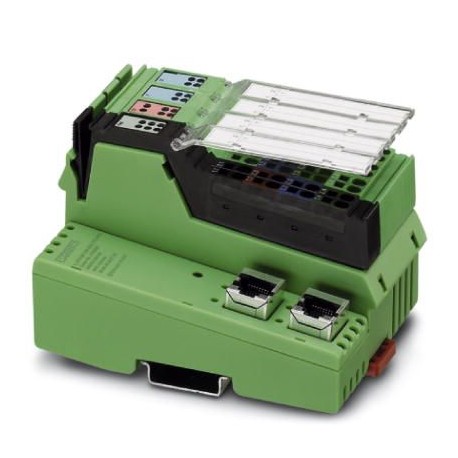

IL EIP BK DI8 DO4 2TX-XC-PAC 2702131 PHOENIX CONTACT Acoplador de Bus
IL EIP BK DI8 DO4 2TX-XC-PAC
2702131
PHOENIX_CONTACT
Acoplador de Bus
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702131 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 168 (C-8-2015) |
| GTIN | 4046356981071 |
| Peso por unidade (exclusive embalagem) | 329,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 80 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dados de medição com conectores |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector de encaixe Inline |
|---|---|
| Tipo de conexão | conexão à mola |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 329 g |
| Observação sobre o peso | com conectores |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais sim |
| Queda da alimentação do sensor sim | |
| Queda do suprimento do atuador sim |
Limites de sistema do acoplador de bus
| Denominação | Limites de sistema do acoplador de bus |
|---|---|
| Quantidade de dados de processo | máx. 512 Byte (por estação) |
| Quantidade de participantes assessorados | máx. 63 (por estação) |
| Quantidade de módulos Inline conectáveis | máx. 61 (E/Ss na placa são dois participantes) |
| Quantidade de participantes com canal de parâmetro | máx. 8 |
| Número de terminais de derivação suportados com ramal de bus remoto | 0 |
Potenciais Inline
| Denominação | Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL (7,5 V) e a alimentação analógica UANA (24 V). |
|---|---|
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | 80 mA (sem bornes E/S conectados) |
| máx. 0,98 A | |
| Denominação | Alimentação da lógica (UL) |
| Tensão de alimentação | 7,5 V DC |
| Fonte de alimentação | máx. 0,8 A DC |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 0,5 A DC |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM + US) |
| Consumo de energia | 3 mA (sem sensores) |
| máx. 8 A DC | |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM + US) |
| Consumo de energia | máx. 8 A DC |
| Denominação de proteção | Proteção contra curto-circuito da alimentação lógica |
| Proteção contra curto-circuito da alimentação analógica | |
| Consumo de corrente | típ. 3 W (Equipamento total) |
| Consumo de energia | 6 mA (sem periféricos conectados) |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 3 condutores |
| Quantidade de entradas | 8 |
| Tempo de resposta típico | ca. 500 µs |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -30 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | típ. 3 mA |
| Corrente típica de entrada por canal | típ. 3 mA |
| Tempo de retardo com troca de sinal de 0 para 1 | 1,2 ms |
| Tempo de retardo com troca de sinal de 1 para 0 | 1,2 ms |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | 4 |
| Denominação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga |
| Tensão de saída | 24 V DC -1 V (com corrente nominal) |
| Tensão de saída nominal | 24 V DC |
| Máxima corrente de saída por canal | 500 mA |
| Máxima corrente de saída por módulo / borne | 2 A |
| Máxima corrente de saída por módulo | 2 A |
| Carga nominal indutiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal lâmpadas | 12 W |
| Carga nominal ôhmica | 12 W |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 Funcionamento: 25g, 11 ms de duração, impulso de choque semi-senoidal | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
