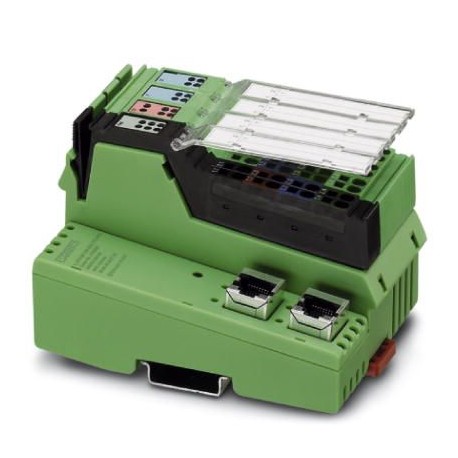

IL EIP BK DI8 DO4 2TX-XC-PAC 2702131 PHOENIX CONTACT Buskoppler Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IL EIP BK DI8 DO4 2TX-XC-PAC 2702131 PHOENIX CONTACT Buskoppler

IL EIP BK DI8 DO4 2TX-XC-PAC

2702131

PHOENIX_CONTACT

Buskoppler

Mehr Infos


I / O

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Mehr Infos



Kaufmännische Daten

Bestellschlüssel 2702131
Verpackungseinheit 1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
KatalogseiteSeite 168 (C-8-2015)
GTIN4046356981071
Gewicht pro Stück (exklusive Verpackung)329,000 g
Gewicht pro Stück (inklusive Verpackung)360,300 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Hinweis

Nutzungsbeschränkung1

Maße

Maßzeichnung
Breite80 mm
Höhe119,8 mm
Tiefe71,5 mm
Hinweis zu MaßangabenMaßangaben mit Steckern

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C (Standard)
-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Anschlussdaten

BenennungInline-Anschlussstecker
AnschlussartZugfederanschluss
Leiterquerschnitt starr min0,08 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,08 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Allgemein

MontageartTragschiene
Nettogewicht329 g
Hinweis zu Gewichtsangabenmit Steckern
Diagnose-MeldungenKurzschluss / Überlast der digitalen Ausgänge ja
Ausfall der Sensorversorgung ja
Ausfall der Aktorversorgung ja

Systemgrenzen des Buskopplers

BenennungSystemgrenzen des Buskopplers
Anzahl der Prozessdatenmax. 512 Byte (pro Station)
Anzahl der unterstützten Teilnehmermax. 63 (pro Station)
Anzahl der anschließbaren Lokalbus-Teilnehmermax. 61 (I/Os on board sind zwei Teilnehmer)
Anzahl der Teilnehmer mit Parameterkanalmax. 8
Anzahl unterstützter Abzweigklemmen mit Fernbusstich0

Inline Potenziale

BenennungBuskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL (7,5 V) und die Analogversorgung UANA (24 V) erzeugt.
Versorgungsspannung24 V DC (über Inline-Stecker)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahme80 mA (ohne angeschlossene I/O-Klemmen)
max. 0,98 A
BenennungVersorgung der Logik (UL)
Versorgungsspannung7,5 V DC
Stromversorgungmax. 0,8 A DC
BenennungVersorgung der Analogmodule (UANA)
Versorgungsspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromversorgungmax. 0,5 A DC
BenennungVersorgung des Hauptkreises (UM)
Versorgungsspannung24 V DC (über Inline-Stecker)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromversorgungmax. 8 A DC (Summe aus UM + US)
Stromaufnahme3 mA (ohne Sensoren)
max. 8 A DC
BenennungVersorgung des Segmentkreises (US)
Versorgungsspannung24 V DC (über Inline-Stecker)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromversorgungmax. 8 A DC (Summe aus UM + US)
Stromaufnahmemax. 8 A DC
SchutzbenennungKurzschlussschutz der Logikversorgung
Kurzschlussschutz der Analogversorgung
Leistungsaufnahmetyp. 3 W (Gerät gesamt)
Stromaufnahme6 mA (ohne angeschlossene Peripherie)

Digitale Eingänge

Benennung EingangDigitale Eingänge
Beschreibung des EingangsEN 61131-2 Typ 1
AnschlussartInline-Stecker
Anschlusstechnik3-Leiter
Anzahl der Eingänge8
Ansprechzeit typischca. 500 µs
SchutzbenennungVerpolschutz
Eingangsspannung24 V DC
Eingangsspannungsbereich "0"-Signal-30 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal15 V DC ... 30 V DC
Nenneingangsstrom bei UINtyp. 3 mA
Typischer Eingangsstrom je Kanaltyp. 3 mA
Verzögerungszeit bei Signalwechsel von 0 auf 11,2 ms
Verzögerungszeit bei Signalwechsel von 1 auf 01,2 ms

Digitale Ausgänge

Benennung AusgangDigitale Ausgänge
AnschlussartInline-Stecker
Anschlusstechnik3-Leiter
Anzahl der Ausgänge4
SchutzbenennungKurzschlussschutz, Überlastschutz
Ausgangsspannung24 V DC -1 V (bei Nennstrom)
Nennausgangsspannung24 V DC
Maximaler Ausgangsstrom je Kanal500 mA
Maximaler Ausgangsstrom je Modul / Klemme2 A
Maximaler Ausgangsstrom je Modul2 A
Nennlast induktiv12 VA (1,2 H, 48 Ω)
Nennlast Lampen12 W
Nennlast ohmsch12 W

Normen und Bestimmungen

Mechanische PrüfungenVibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g
Schock nach EN 60068-2-27/IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls
SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen
