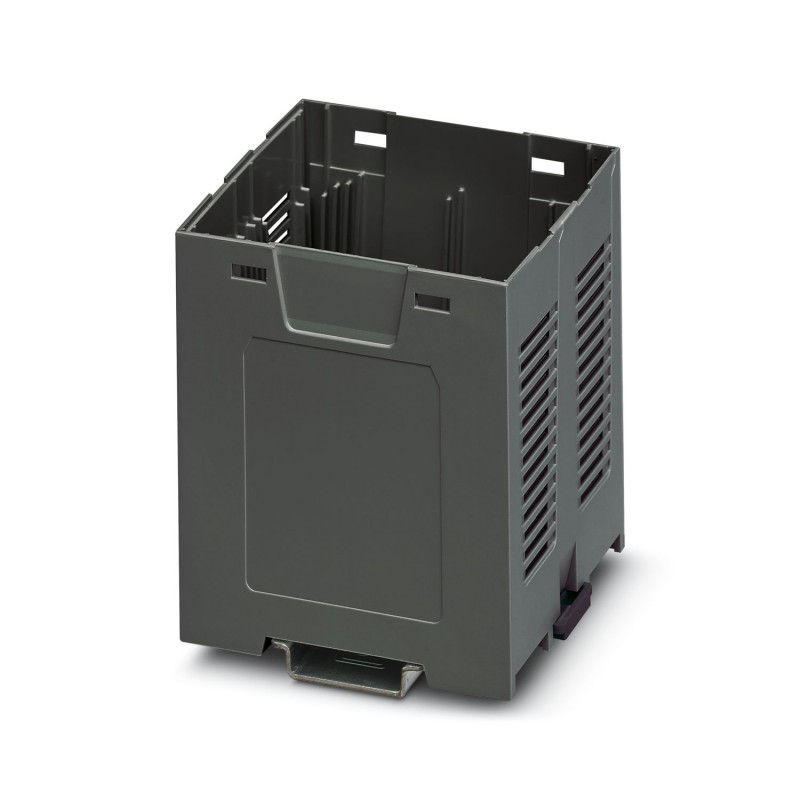

EH 67,5-B/ABS-PC BK9005 1069885 PHOENIX CONTACT Trilho DIN habitação, a Menor parte da carcaça com base trav..
EH 67,5-B/ABS-PC BK9005
1069885
PHOENIX_CONTACT
Trilho DIN habitação, a Menor parte da carcaça com base trava, alto, com aberturas para ventilação, largura: 67.6 mm, altura: 75 mm, profundidade: 87,3 mm, cor: preto (9005)
Caixa de trilhos, Parte inferior da caixa com ancoragem de base, design alto, com fendas de ventilação, largura: 67,6 mm, altura: 75 mm, profundidade: 87,3 mm, cor: preto (9005)
DIN rail housing, Lower housing part with base latch, tall design, with vents, width: 67.6 mm, height: 75 mm, depth: 87.3 mm, color: black (similar RAL 9005), cross connection: without bus connector, number of positions cross connector: not relevant
Aparelhos elétricos de baixa tensão > Base de montagem para painel de perfil extrudado
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Assembly note | Refer to the data sheet for the range in the download area. |
| Product type | Enclosure bottom part |
| Housing type | DIN rail housing |
| Housing series | EH |
| Product family | EH..ABS-PC.. |
| Type | Lower housing parts with vents, housing cover necessary to complete the module |
| Max. number of positions | 0) |
| Type | Lower housing part with base latch, tall design |
| Ventilation openings present | yes |
| Data management status | |
| Article revision | 00 |
| Dimensional drawing |  |
| Width | 67.6 mm |
| Height | 75 mm |
| Depth | 87.3 mm |
| Depth from top edge of DIN rail to support point on upper part | 83 mm |
| PCB design | |
| PCB thickness | 1.4 mm ... 1.8 mm |
| Color (Housing) | black (RAL 9005) |
| Flammability rating according to UL 94 | V0 |
| Housing material | ABS-PC |
| Surface characteristics | untreated |
| Vibration test | |
| Specification | IEC 60068-2-6:2007-12 |
| Frequency | 10 - 150 - 10 Hz |
| Sweep speed | 1 octave/min |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Acceleration | 2g (58.1 Hz ... 150 Hz) |
| Test duration per axis | 2.5 h |
| Test directions | X-, Y- and Z-axis |
| Glow-wire test | |
| Specification | IEC 60695-2-11:2014-02 |
| Temperature | 850 °C |
| Time of exposure | 30 s |
| Thermal stability / ball thrust test | |
| Specification | IEC 60695-10-2:2014-02 |
| Temperature | 80 °C |
| Test duration | 1 h |
| Force | 20 N |
| Mechanical strength / tumbling barrel | |
| Specification | IEC 60998-1:2002-12 |
| Height of fall | 50 cm |
| Frequency | 10 |
| Shocks | |
| Specification | IEC 60068-2-27:2008-02 |
| Pulse shape | Half-sine |
| Acceleration | 15g |
| Shock duration | 11 ms |
| Number of shocks per direction | 3 |
| Test directions | X-, Y- and Z-axis (pos. and neg.) |
| Degree of protection (IP code) | |
| Specification | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Ambient conditions | |
| Max. IP code to attain | IP20 |
| Ambient temperature (operation) | -40 °C ... 80 °C (depending on power dissipation) |
| Ambient temperature (storage/transport) | -40 °C ... 55 °C |
| Ambient temperature (assembly) | -5 °C ... 80 °C |
| Relative humidity (storage/transport) | 95 % |
| Number of PCB holders | 7 |
| Type of PCB mount | Latching |
| Thickness of the PCB | 1.4 mm ... 1.8 mm |
| Mounting type | DIN rail mounting/wall mounting (with optional base latch) |
| Type of packaging | packed in cardboard |
| Outer packaging type | Carton |
| Característica | Valor |
|---|---|
| Tipo de gabinete (EF003086) | Fechado |
| Caixa lado a lado (EF003088) | Não |
| Acabamento da superfície (EF006569) | Outro |
| Cor (EF000007) | Preto |
| Número RAL (EF000116) | 9005 |
| Largura (EF000008) | 67.6 mm |
| Altura (EF000040) | 75 mm |
| Profundidade (EF000049) | 87.3 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
