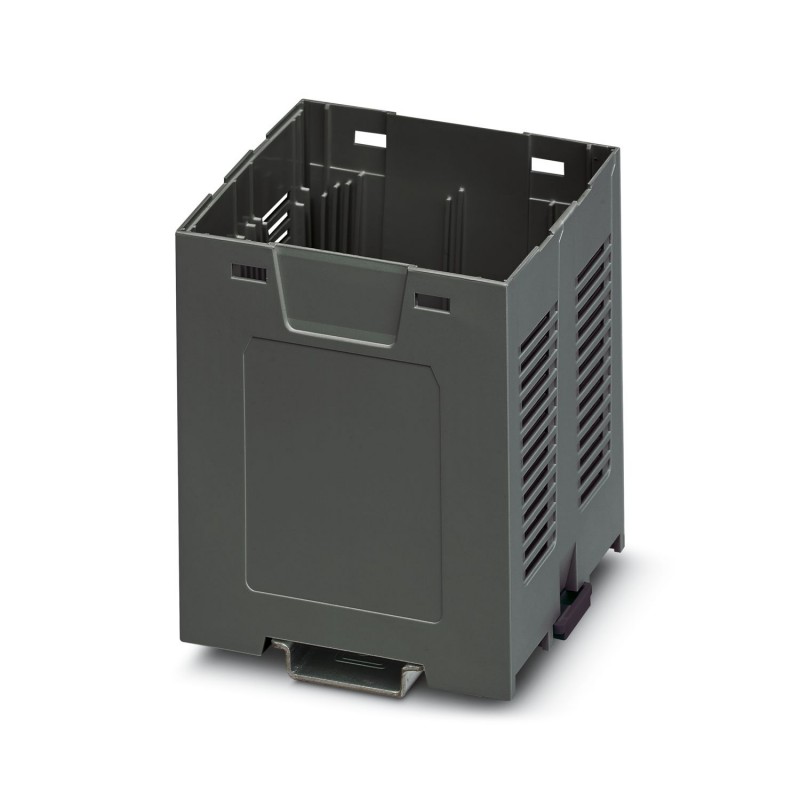

EH 67,5-B/ABS-PC BK9005 1069885 PHOENIX CONTACT Custodie per guide di montaggio, Base custodia con piedino d..
EH 67,5-B/ABS-PC BK9005
1069885
PHOENIX_CONTACT
Custodie per guide di montaggio, Base custodia con piedino di fissaggio, design alto, con feritoie di ventilazione, larghezza: 67,6 mm, altezza: 75 mm, profondità: 87,3 mm, colore: nero (9005)
Scatola per binari, Fondo dell'alloggiamento con ancoraggio alla base, design alto, con fessure di ventilazione, larghezza: 67,6 mm, altezza: 75 mm, profondità: 87,3 mm, colore: nero (9005)
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1069885 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | ACHCHA - |
| GTIN | 4055626747651 |
| Peso per pezzo (confezione esclusa) | 84,750 g |
Caratteristiche articolo
| Abbreviazione | Base custodia |
|---|---|
| Tipo | EH 67,5-B/ABS-PC BK9005 |
| Cod. Art. | 1069885 |
| Tipo di custodia | Custodie per guide di montaggio |
| Serie di custodie | EH |
| Esecuzione | Base custodia con piedino di fissaggio, design alto |
| Codice IP max. da raggiungere | IP20 |
| Tipo di montaggio | Montaggio su guida DIN / montaggio a parete (con piedino di fissaggio opzionale) |
| Apertura di ventilazione disponibile | sì |
Misura indicata
| Disegno quotato |  |
|---|---|
| Larghezza [ w ] | 67,6 mm |
| Altezza [ h ] | 75 mm |
| Profondità [ d ] | 87,3 mm |
| Profondità dal bordo superiore della guida DIN alla parte superiore del punto di supporto [ d ] | 83 mm |
Dati materiale
| Colore (RAL) | nero (9005) |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | ABS-PC |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 80 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (in base alla potenza dissipata) |
Indicazioni sul circuito stampato
| Numero degli alloggiamenti dei circuiti stampati | 7 |
|---|---|
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
Resistenza meccanica/tamburo rotante
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
|---|---|
| Altezza di caduta | 50 cm |
| Numero dei cicli di caduta | 10 |
Prova vibrazioni
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 - 58,1 Hz) |
| Accelerazione | 2g (58,1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
Urti
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Resistenza al calore (prova di pressione della sfera)
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
|---|---|
| Temperatura | 80 °C |
| Durata di prova (ore) | 1 h |
| Forza | 20 N |
Prova di valutazione del pericolo di esplosione (filo incandescente)
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
Gradi di protezione tramite le custodie (codice IP)
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Risultato livello di protezione codice IP | IP20 |
Note generali
| Tipo di nota | Nota per il montaggio: |
|---|---|
| Nota | Osservare la scheda tecnica della serie di prodotti nell'area download. |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27180401 |
|---|---|
| eCl@ss 4.1 | 27180401 |
| eCl@ss 5.0 | 27180506 |
| eCl@ss 5.1 | 27180500 |
| eCl@ss 6.0 | 27180800 |
| eCl@ss 7.0 | 27182702 |
| eCl@ss 8.0 | 27182702 |
| eCl@ss 9.0 | 27182702 |
UNSPSC
| UNSPSC 6.01 | 31261501 |
|---|---|
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | nero |
| numero RAL (EF000116) | 9005 |
| larghezza (EF000008) | 67.6 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 87.3 mm |
