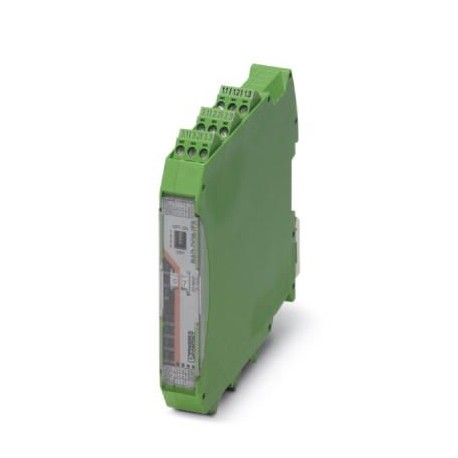

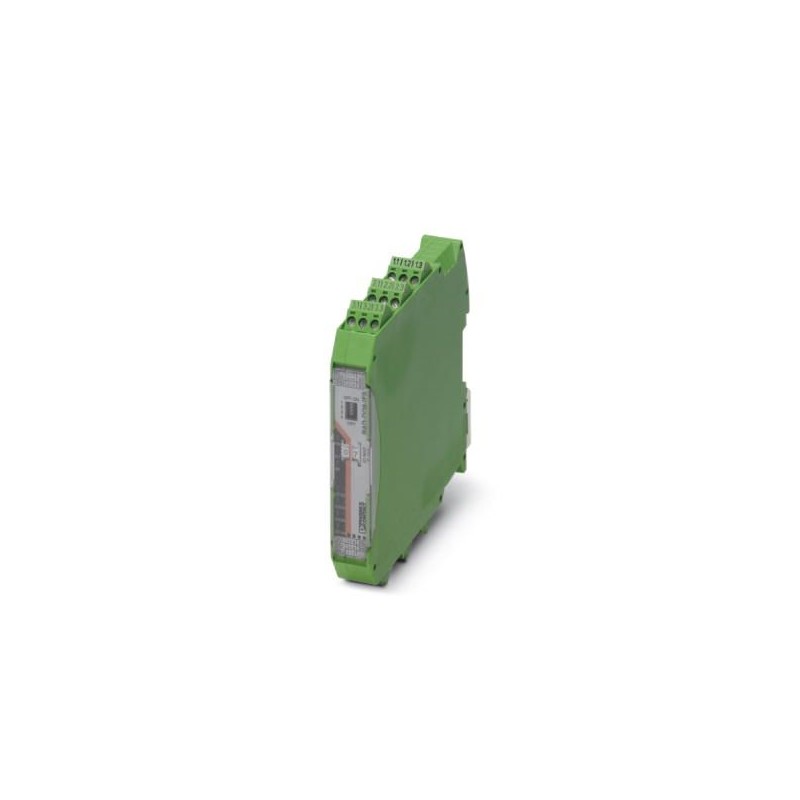

RAD-DO8-IFS 2902811 PHOENIX CONTACT Módulo de expansão de I/O
RAD-DO8-IFS
2902811
PHOENIX_CONTACT
Módulo de expansão de I/O
Radioline: módulo de expansão de E/S, 8 saídas de transistor digital (30,5 V DC/200 mA)
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902811 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 461 (C-6-2017) |
| GTIN | 4046356681544 |
| Peso por unidade (exclusive embalagem) | 211,000 GRM |
| Número do imposto alfandegário | 85177000 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidade do ar admissível (funcionamento) | 20 % ... 85 % |
| Umidade do ar admissível (armazenamento/transporte) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Geral
| Categoria de sobretensão | II |
|---|---|
| Posição de montagem | opcional |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Grau de impurezas | 2 |
| Material caixa | PA 6.6-FR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| MTTF | 1594 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 600 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| 230 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 100% (7 dias/semana, 24 h/dia)) |
Alimentação
| Faixa de tensão de alimentação | 19,2 V DC ... 30,5 V DC (Conector para trilho DIN) |
|---|---|
| Máximo consumo de energia | ≤ 22 mA (@24 VDC, @ 25°C) |
| Proteção contra surtos de transientes | Sim |
Saídas digitais
| Quantidade de saídas | 8 |
|---|---|
| Versão do contato | Transistor |
| Faixa de tensão de alimentação | 12 V DC ... 30,5 V DC (para saídas digitais) |
| Tensão de comutação máxima | 30,5 V DC |
| Corrente de comutação máxima | 200 mA (por canal) |
| Corrente de saída em estado desligado | ≤ 300 µA |
| Tensão de saída em estado desligado | ≤ 2 V |
| Frequência de comutação máxima | 10 Hz |
| Comportamento das saídas (ajustável através da chave DIP) | Hold/reset |
Isolamento galvânico
| I/Os digitais | 50 V (Tensão de isolamento nominal (entre os grupos de canal 1...4 e 5...8 / alimentação TBUS, isolamento reforçado conforme EN 61010)) |
|---|
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Torque de aperto | 0,6 Nm |
| Rosca | M3 |
Indicação de estado
| Indicação de estado | LED verde (tensão de alimentação, PWR) |
|---|---|
| LED verde (comunicação Bus, DAT) | |
| LED vemelho (erro periférico, ERR) | |
| LED amarelo (saída digital, DO1) | |
| LED amarelo (saída digital, DO2) | |
| LED amarelo (saída digital, DO3) | |
| LED amarelo (saída digital, DO4) | |
| LED amarelo (saída digital, DO5) | |
| LED amarelo (saída digital, DO6) | |
| LED amarelo (saída digital, DO7) | |
| LED amarelo (saída digital, DO8) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Designação padrão | Diretiva EMC 2014/30/UE |
| Normas / Determinações | EN 61000-6-2 |
| Designação padrão | Diretiva EMC 2014/30/UE |
| Normas / Determinações | EN 61000-6-4 |
| Designação padrão | Diretriz Ex (ATEX) |
| Normas / Determinações | EN 60079-0 |
| Designação padrão | Diretriz Ex (ATEX) |
| Normas / Determinações | EN-60079-15 |
| Radiação de interferência | EN 61000-6-4 |
| Resistência contra interferência | EN 61000-6-2 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 16g, 11 ms |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 0 |
| Número de saídas digitais (EF001993) | 8 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Corrente de saída (EF003202) | 0.2 A |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 17.6 mm |
| Altura (EF000040) | 113.0156 mm |
| Profundidade (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2902811-RAD-DO8-IFS | 886 Kbytes |
|
