Visualizza ingrandito

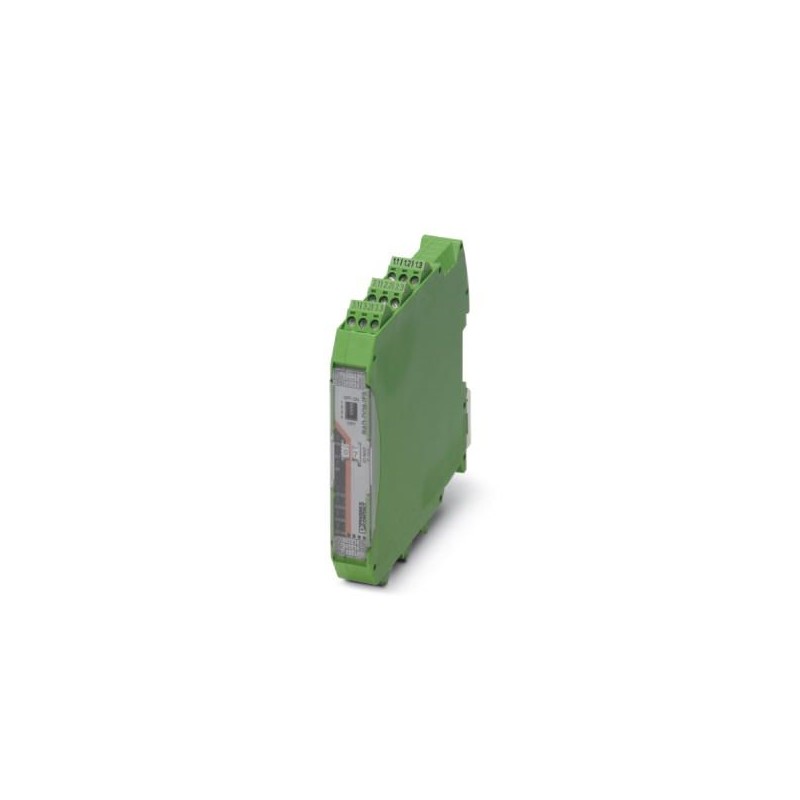

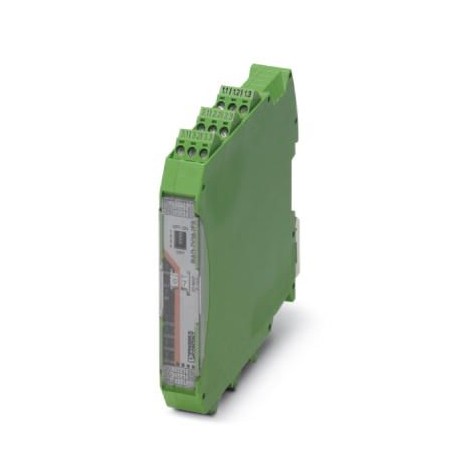

RAD-DO8-IFS 2902811 PHOENIX CONTACT Modulo I/O d'espansione
RAD-DO8-IFS
2902811
PHOENIX_CONTACT
Modulo I/O d'espansione
Radioline: modulo di espansione I/O, 8 uscite digitali a transistor (30,5 V DC/200 mA)
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2902811 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC61D - |
| Pagina catalogo | Pagina 461 (C_6_2017) |
| GTIN | 4046356681544 |
| Peso per pezzo (confezione esclusa) | 211,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidità dell'aria consentita (esercizio) | 20 % ... 85 % |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 20 % ... 85 % |
| Posizione elevata | 2000 m |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Urti | 16g, 11 ms |
Generalità
| Categoria di sovratensione | II |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Grado d'inquinamento | 2 |
| Materiale custodia | PA 6.6-FR |
| Classe di combustibilità a norma UL 94 | V0 |
| MTTF | 1594 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 600 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 230 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 100% (7 giorni alla settimana, 24 ore al giorno)) |
Alimentazione
| Range tensione di alimentazione | 19,2 V DC ... 30,5 V DC (Connettore per guide di supporto) |
|---|---|
| Max. corrente assorbita | ≤ 22 mA (a 24 VDC, a 25 °C) |
| Protezione contro le sovratensioni dei transienti | Sì |
Uscite digitali
| Numero uscite | 8 |
|---|---|
| Esecuzione dei contatti | Transistor |
| Range tensione di alimentazione | 12 V DC ... 30,5 V DC (per uscite digitali) |
| Max. tensione commutabile | 30,5 V DC |
| Max. corrente d'inserzione | 200 mA (ogni canale) |
| Corrente di uscita allo stato disattivato | ≤ 300 µA |
| Tensione di uscita allo stato disattivato | ≤ 2 V |
| Frequenza di commutazione massima | 10 Hz |
| Comportamento delle uscite (impostabili mediante DIP switch) | Hold/reset |
Separazione galvanica
| I/O digitali | 50 V (Tensione nominale di isolamento (tra i gruppi di canali 1...4 e 5...8 / alimentazione TBUS, isolamento rinforzato a norma EN 61010)) |
|---|
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Coppia di serraggio | 0,6 Nm |
| Filettatura | M3 |
Indicazione di stato
| Segnalazione stato | LED verde (tensione di alimentazione, PWR) |
|---|---|
| LED verde (comunicazione bus, DAT) | |
| LED rosso (errore di periferia, ERR) | |
| LED giallo (uscita digitale, DO1) | |
| LED giallo (uscita digitale, DO2) | |
| LED giallo (uscita digitale, DO3) | |
| LED giallo (uscita digitale, DO4) | |
| LED giallo (uscita digitale, DO5) | |
| LED giallo (uscita digitale, DO6) | |
| LED giallo (uscita digitale, DO7) | |
| LED giallo (uscita digitale, DO8) |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/Disposizioni | EN 61000-6-2 |
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/Disposizioni | EN 61000-6-4 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/Disposizioni | EN 60079-0 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/Disposizioni | EN-60079-15 |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Classe di combustibilità a norma UL 94 | V0 |
| Urti | 16g, 11 ms |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 8 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| corrente d'uscita (EF003202) | 0.2 A |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 17.6 mm |
| altezza (EF000040) | 113.0156 mm |
| profondità (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2902811-RAD-DO8-IFS | 886 Kbytes |
|
