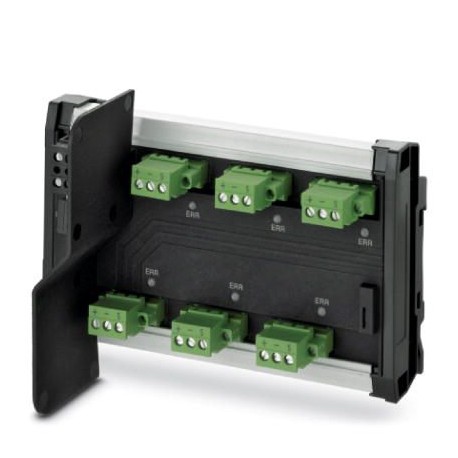

FB-6SP 2316307 PHOENIX CONTACT Acoplador de equipamentos
FB-6SP
2316307
PHOENIX_CONTACT
Acoplador de equipamentos
Acoplador de equipamento para Foundation Fieldbus e PROFIBUS PA com conexões de aperto para 6 torneiras de emenda com equipamento terminal fieldbus.
Controladores industriais (PLC) > Módulo de alimentação e segmentação de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2316307 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 514 (C-6-2017) |
| GTIN | 4046356883580 |
| Peso por unidade (exclusive embalagem) | 323,500 GRM |
| Número do imposto alfandegário | 85369095 |
| País de origem | US (Estados Unidos) |
Medidas
| Desenho de medidas | |
|---|---|
| Legenda da imagem | FB-6SP Dimensões |
| Largura | 148,2 mm |
| Altura | 112,5 mm |
| Profundidade | 83,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -50 °C ... 90 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 90 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Altitude | 2000 m |
| Grau de proteção | IP20 |
Geral
| Posição de montagem | sobre trilho de fixação horizontal e vertical NS 35 conforme EN 60715 |
|---|---|
| Peso líquido | 323,5 g |
| MTTF | 1256 Anos (25 graus C) |
| Conformidade | conforme CE, além de EN 61326 |
| UL, EUA | ANSI/UL 61010-1 |
| Fieldbus Foundation | FF-846 |
Alimentação
| Faixa de tensão de alimentação | 10,5 V DC ... 32 V DC (Entrada no lado da linha principal) |
|---|---|
| Consumo de corrente típico | 4,8 mA |
| Bitola do condutor flexível máx. | 0,20 mm² |
| Bitola do condutor flexível mín. | 2,50 mm² |
| Perfil do condutor rígido máx. | 0,20 mm² |
| Perfil do condutor rígido mín. | 2,50 mm² |
| Bitola do condutor flexível AWG máx. | 12 |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
Interface serial
| Interface 1 | Segmento Fieldbus Foundation e PROFIBUS PA |
|---|---|
| Quantidade de portas | 6 |
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Resistor de terminação | 100 Ω (Conector externo removível) |
| Conector 100 Ω externo removível inclusive | |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Tensão nominal de saída | ≤ 32 V (Por ramificação) |
| Corrente de saída | 38 mA |
| Indutância Li | 4 µH |
| Máx. tensão de saída Uo | Uin(Linha de derivação) |
Dados técnicos de segurança
| Tensão de entrada Ui | 32 V (IIB (C/D)) |
|---|---|
| Máx. tensão de saída Uo | Uin(Linha de derivação) |
| Máx. corrente de saída Io | 56 mA (Linha de derivação) |
| Máx. potência de saída Po | 1,792 W |
| Grupo | IIC/IIB |
| máx. capacidade externa Co | 80 nF |
| Texto adicional | Linha de derivação |
| Grupo | IIC/IIB |
| máx. indutância externa Lo | 0,26 mH |
| Texto adicional | Linha de derivação |
| ATEX | Sira 13ATEX4247X; II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs Ex nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| IECEx | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs; Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| UL, EUA | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs Class I, Div. 2, Groups A, B, C, D; T4 |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
Normas e disposições
| Tipo de teste | Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| EN 60079-0:2011; EN 60079-11:2012; EN 60079-15:2005; EN 60079-15:2010 | |
| IEC 60079-0:2011; IEC 60079-11:2011; IEC 60079-15:2005; IEC 60079-15:2010 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 30g, 11 ms |
| Vibração (funcionamento) | 5g, 10 Hz ... 150 Hz |
| Conformidade | conforme CE, além de EN 61326 |
| UL, EUA | ANSI/UL 61010-1 |
| Fieldbus Foundation | FF-846 |
| Grupo | IIC/IIB |
| IIC/IIB | |
| ATEX | Sira 13ATEX4247X; II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs Ex nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| IECEx | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs; Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| UL, EUA | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs Class I, Div. 2, Groups A, B, C, D; T4 |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242610eCl@ss 9.027242610
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 10.5 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 6 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Com separação potencial (EF003272) | Não |
| Com módulo de fonte de alimentação (EF003993) | Não |
| Adequado como módulo de segmento (EF004104) | Sim |
| Módulo remoto (EF006653) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível diagnóstico de bus (EF003989) | Não |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
