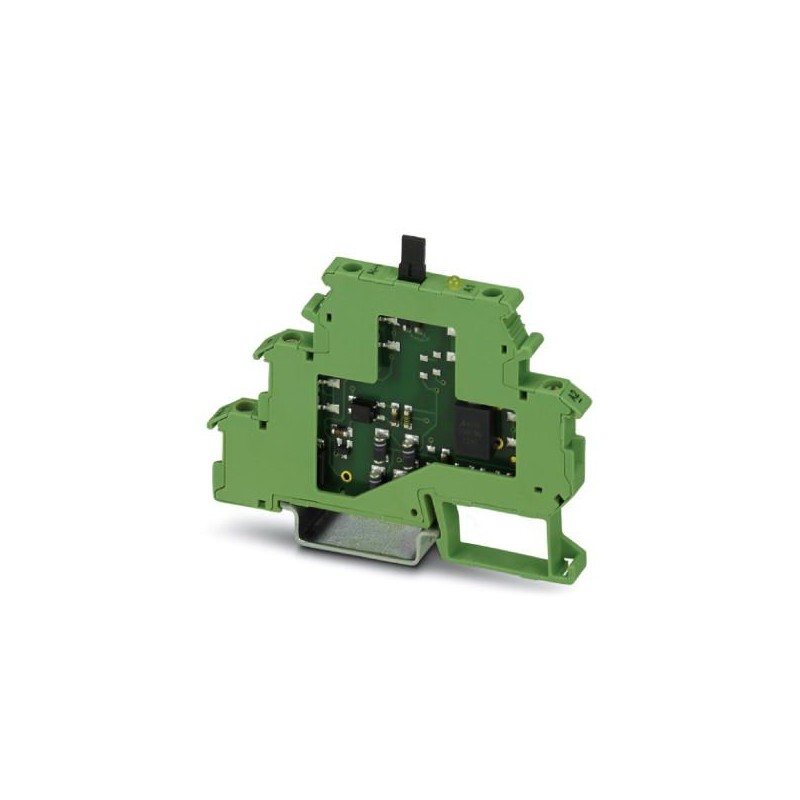

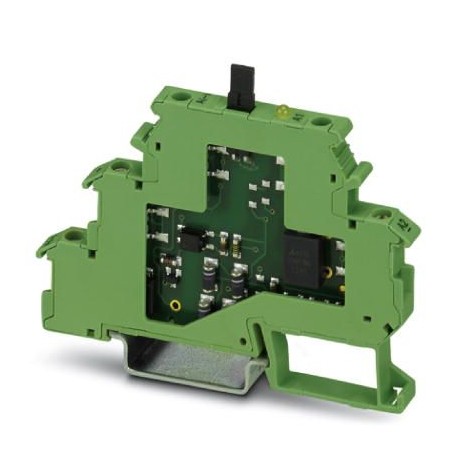

DEK-OE- 24DC/ 48DC/100/T 2964254 PHOENIX CONTACT Terminal de relé de estado sólido de introducción, entrada:..
DEK-OE- 24DC/ 48DC/100/T
2964254
PHOENIX_CONTACT
Terminal de relé de estado sólido de introducción, entrada: 24 V DC, salida: 3 - 48 V DC/100 mA, con clavija de interrupción en salida, ancho de borne 6,2 mm
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2964254 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK61D1 - |
| Página del catálogo | Página 71 (IF_2002) |
| EAN | 4017918100803 |
| Peso por unidad (sin incluir el embalaje) | 21,060 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | CN (China) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Rango de tensión de entrada | 21,6 V DC ... 26,4 V DC |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 6,5 mA |
| Tiempo de conexión típico | 40 µs (Retardo) |
| Tiempo de desconexión típico | 40 µs (Retardo) |
| Indicación de estado | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Puente rectificador |
| Frecuencia de transmisión | 30 Hz |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 48 V DC |
|---|---|
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | ≤ 0,9 V |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm |
Generalidades
| Observación | La carcasa está abierta de manera unilateral. La tapa adecuada es D-DEK 1,5 GN (2716949). |
|---|---|
| Tipo de observación | Nota sobre la aplicación |
| Observación | Empleo de puentes EB 80-DIK... en los bornes DEK: como consecuencia de la posible expansión (baja) de la caja DEK a causa de la humedad del aire ambiental y una tolerancia inadecuada entre un número mayor de bornes DEK y los puentes EB 80-DIK... se recomienda, al emplear los puentes EB 80-DIK..., separarlos tras aprox. entre 10 y 12 bornes DEK y colocar en su lugar un puente de acero al borne DEK siguiente. |
| Tensión de prueba entrada/salida | 2,5 kV AC |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Normas/especificaciones | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO RELES PHOENIX ES.pdf | 5 Mbytes |
|
