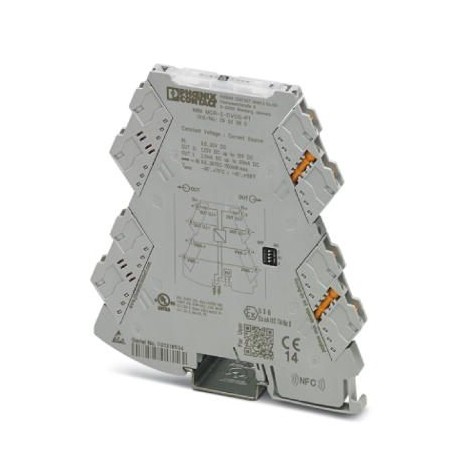

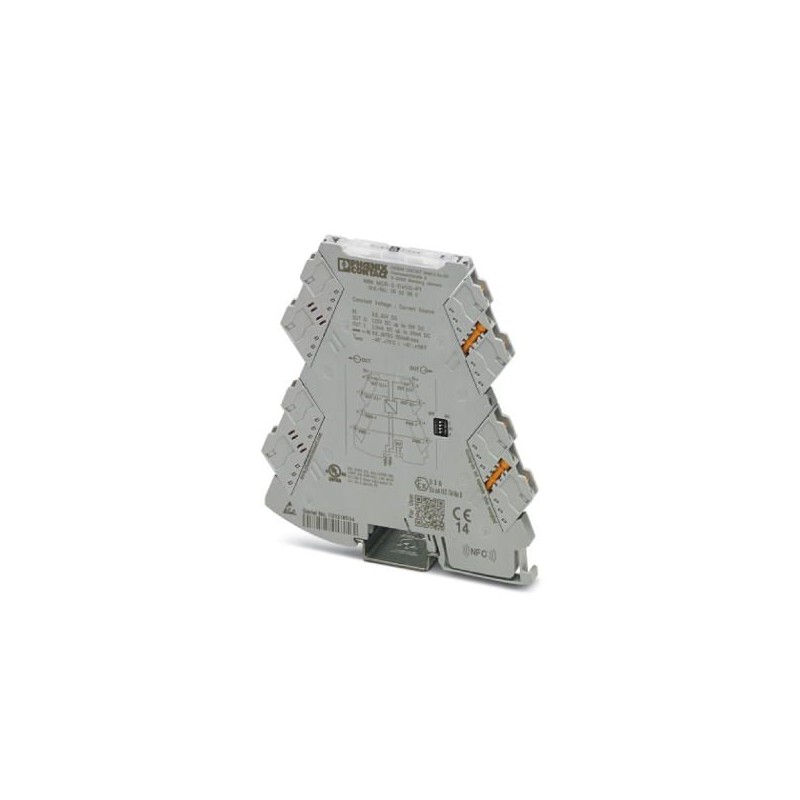

MINI MCR-2-CVCS-PT 2902065 PHOENIX CONTACT Fonte de tensão constante
MINI MCR-2-CVCS-PT
2902065
PHOENIX_CONTACT
Fonte de tensão constante
Alimentação de tensão/corrente constante com tecnologia de conexão plug-in, tensão de entrada 9,6 V DC ... 30 V DC. Tensão de saída ajustável 1,25 V DC ... 10 V DC ou corrente de saída ajustável 2,5 mA... 20 mA. 20mA e instellbar. Configurável via interruptor DIP. Tecnologia de conexão push-in.
Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902065 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 100 (C-5-2017) |
| GTIN | 4046356649926 |
| Peso por unidade (exclusive embalagem) | 99,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de saída
| Configurável/Programável | sim |
|---|---|
| máx. tensão de saída | 10 V DC |
| 8,75 V DC | |
| 7,5 V DC | |
| 6,25 V DC | |
| 5 V DC | |
| 3,75 V DC | |
| 2,5 V DC | |
| 1,25 V DC | |
| máx. corrente de saída | 20 mA |
| 17,5 mA | |
| 15 mA | |
| 12,5 mA | |
| 10 mA | |
| 7,5 mA | |
| 5 mA | |
| 2,5 mA | |
| Tensão de saída com ruptura de fio | 13,5 V |
| Corrente de saída | ≤ 30 mA |
| Corrente contra curto-circuito | > 32 mA |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (20 mA) |
| Ripple | < 20 mVSS(com 600 Ω) |
Alimentação
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
|---|---|
| Consumo de corrente típico | < 42 mA (24 V DC) |
| < 85 mA (12 V DC ) | |
| Consumo de corrente | < 1,1 W (9,6 V DC) |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 2,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
Geral
| Erro de transmissão máximo | ≤ 0,1 % (do valor final) |
|---|---|
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027049002eCl@ss 5.127210100eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
| Característica | Valor |
|---|---|
| Tipo de acessório/peça de reposição (EF000215) | Outro |
| Acessório (EF013236) | Sim |
| Peça de substituição (EF013237) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902065-MINI MCR-2-CVCS-PT | 131 Kbytes |
|
