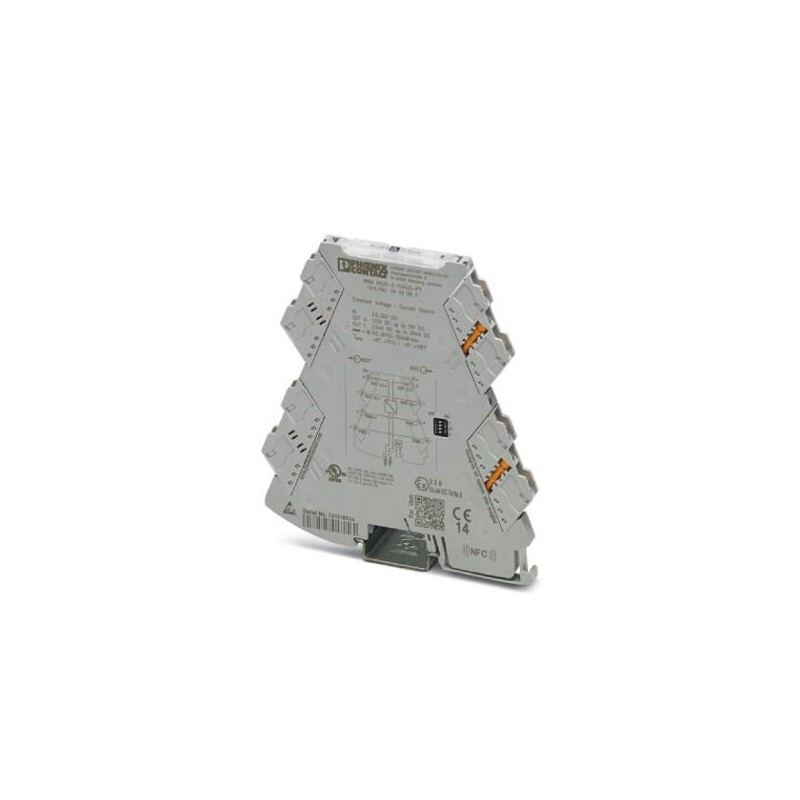

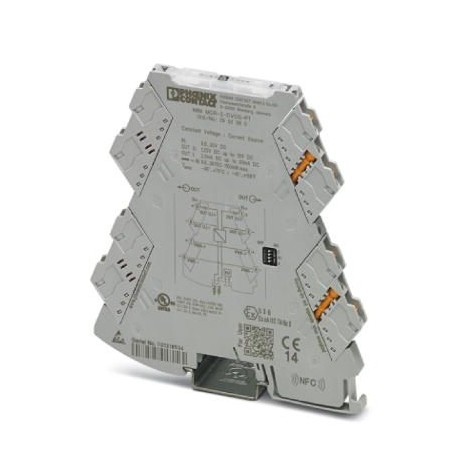

MINI MCR-2-CVCS-PT 2902065 PHOENIX CONTACT Source de tension constante
MINI MCR-2-CVCS-PT
2902065
PHOENIX_CONTACT
Source de tension constante
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2902065 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 100 (C-5-2017) |
| GTIN | 4046356649926 |
| Poids par pièce (hors emballage) | 0,099 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données d'entrée
| Signal d'entrée tension | 9,6 V DC ... 30 V DC |
|---|---|
| Tension d'alimentation du transmetteur | 10 V |
Données de sortie
| Configurable/programmable | oui |
|---|---|
| Tension de sortie max. | 10 V DC |
| 8,75 V DC | |
| 7,5 V DC | |
| 6,25 V DC | |
| 5 V DC | |
| 3,75 V DC | |
| 2,5 V DC | |
| 1,25 V DC | |
| Courant de sortie max. | 20 mA |
| 17,5 mA | |
| 15 mA | |
| 12,5 mA | |
| 10 mA | |
| 7,5 mA | |
| 5 mA | |
| 2,5 mA | |
| Tension de sortie en cas de rupture de fil | 13,5 V |
| Courant de sortie | ≤ 30 mA |
| Courant de court-circuit | > 32 mA |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (20 mA) |
| Ondulation | < 20 mVCC(à 600 Ω) |
Alimentation
| Plage de tension d'alimentation | 9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
|---|---|
| Courant absorbé typique | < 42 mA (24 V DC) |
| < 85 mA (12 V DC) | |
| Consommation de puissance | < 1,1 W (9,6 V DC) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Point de connexion unifilaire rigide avec embout min | 0,14 mm² |
| Point de connexion unifilaire rigide avec embout max | 2,5 mm² |
| Point de connexion unifilaire rigide sans embout min | 0,14 mm² |
| Point de connexion unifilaire rigide sans embout max | 2,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 12 |
| Longueur à dénuder | 10 mm |
Généralités
| Erreur de transmission max. | ≤ 0,1 % (de la déviation maximale) |
|---|---|
| Coefficient de température max. | < 0,01 %/K |
| Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 300 V (effectif) |
| Tension d'essai : entrée / sortie / alimentation | 3 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Coloris | gris |
| Matériau du boîtier | PBT |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027049002eCl@ss 5.127210100eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2902065-MINI MCR-2-CVCS-PT | 131 Kbytes |
|
