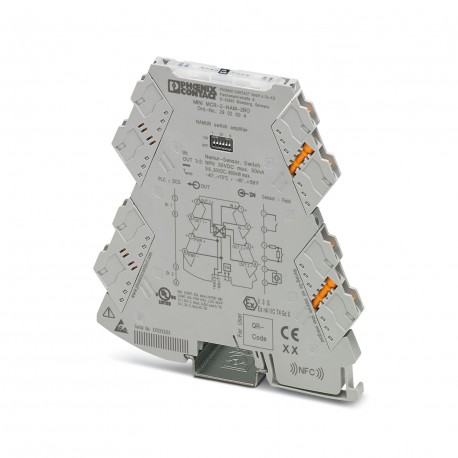

MINI MCR-2-NAM-2RO 2902004 PHOENIX CONTACT Amplificador de comando secionável
MINI MCR-2-NAM-2RO
2902004
PHOENIX_CONTACT
Amplificador de comando secionável
Amplificador de separação NAMUR configurável com tecnologia de conexão plug-in para iniciadores de proximidade, contatos livres de potencial e contatos de comutação conectados resistidamente. 2 saídas de transistor, configuráveis através da chave DIP. Tecnologia de conexão a parafuso.
Sensores > Amplificador de separação
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902004 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 90 (C-5-2017) |
| GTIN | 4046356651851 |
| Peso por unidade (exclusive embalagem) | 106,200 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Alimentação
| Tensão nominal de alimentação | 24 V DC |
|---|---|
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
| Consumo de corrente típico | 18 mA (24 V DC) |
| 35 mA (12 V DC ) | |
| Consumo de corrente | 450 mW (9,6 V DC) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,20 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 1,50 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,20 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,50 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Geral
| Número de canais | 1 |
|---|---|
| Indicação de estado | LED amarelo (saída de comutação) |
| LED amarelo (saída de comutação) | |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificado de navegação | DNV GL TAA000021E |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dados EMC
| Denominação | Campo HF eletromagnético |
|---|---|
| Normas / Determinações | EN 61000-4-3 |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Normas / Determinações | EN 61000-4-2 |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
| Característica | Valor |
|---|---|
| Tipo de fonte de alimentação (EF001469) | Outro |
| Tensão de alimentação nominal em DC (EF007078) | 9.6 V |
| Número de entradas, de acordo com NAMUR (EF006886) | 1 |
| Número de entradas, livre de potencial (EF006887) | 1 |
| Tensão de comutação (EF003586) | 30 V |
| Número de canais (EF000259) | 1 |
| Número de circuitos de relé de contacto normalmente aberto (EF006992) | 2 |
| Número de circuitos de relé de comutação (EF006993) | 0 |
| Número de circuitos de saída de transístor livre de potencial (EF006997) | 2 |
| Número de circuitos de saída de transístor pnp (EF006996) | 2 |
| Número de circuitos de saída de transístor npn (EF006995) | 0 |
| Número de circuitos de saída de transístor ambivalente (EF006994) | 0 |
| Número de circuitos de saída opto acoplador (EF006991) | 0 |
| Saída de mensagem de mau funcionamento (EF007499) | Não |
| Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) | Não |
| Separação galvânica entre entradas (EF007224) | Não |
| Separação galvânica entre entrada e saída (EF007223) | Sim |
| Separação galvânica entre saídas (EF007222) | Sim |
| Separação galvânica entre a tensão de alimentação e os outros circ. de corrente (EF007225) | Sim |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 109.81 mm |
| Consumo (potência em VA) (EF000346) | 0.45 W |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de construção do dispositivo (EF007276) | Dispositivo incorporado |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Método de montagem (EF000003) | Outro |
| Profundidade (EF000049) | 119.2 mm |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902004-MINI MCR-2-NAM-2RO | 132 Kbytes |
|
