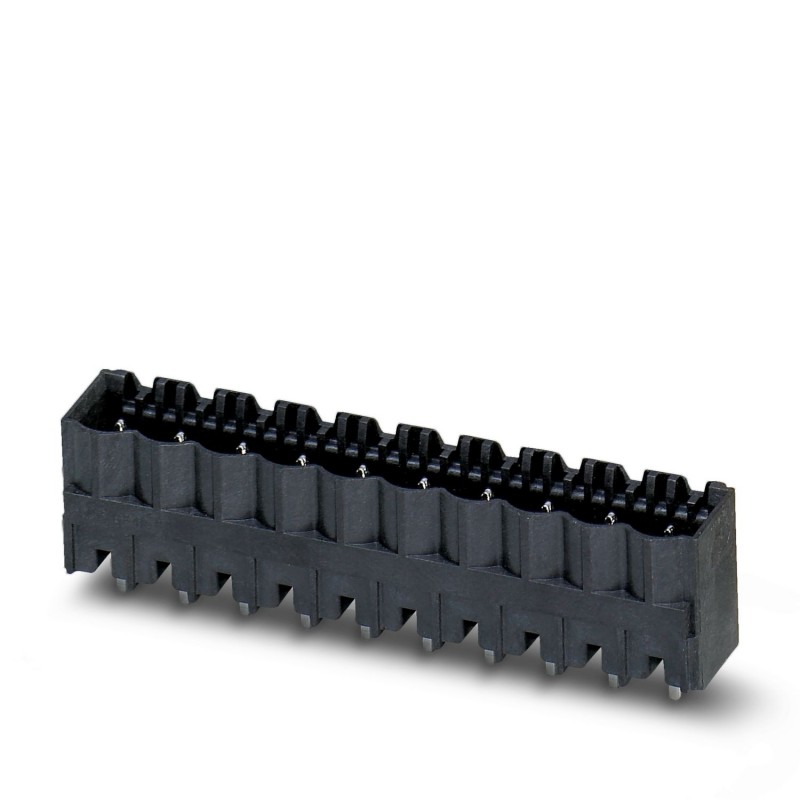

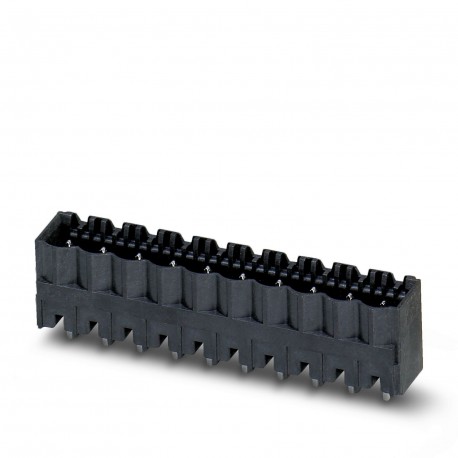

CCVA 2,5/ 3-G-5,08 P14CR2THRR 1077021 PHOENIX CONTACT Header de passagem CCVA 2,5/ 3-G-5,08 P14CR2THRR 10770..
CCVA 2,5/ 3-G-5,08 P14CR2THRR
1077021
PHOENIX_CONTACT
1120
Produto sob demanda, sem reembolso.
Header de passagem - CCVA 2,5/ 3-G-5,08 P14CR2THRR - 1077021
Placa de circuito impresso de carcaça base, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, contatos de superfície: Estanho, tipo de contato: Masculino, Número de potenciais: 3, Número de linhas: 1,Número de postes por linha: 3, número de conexões: 3, artigo família: CCVA 2,5/.. -G, arremesso: 5,08 mm, montagem: soldagem de THR, arranjo do pino: Arranjo linear do pino, comprimento do pino [P]: 1,4 mm, Sistema Steck: CLASSIC COMBICON, Travamento: pecado, tipo de embalagem: alça de 32 mm de largura
PCB headers, nominal current: 12 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 3, pitch: 5.08 mm, color: black, contact surface: Tin, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 1.4 mm
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1077021 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4055626785899 |
| Número do imposto alfandegário | 85366930 |
Dimensions
| Length [ l ] | 8.6 mm |
|---|---|
| Width | 18.04 mm |
| Pitch | 5.08 mm |
| Dimension a | 10.16 mm |
| Width [ w ] | 18.04 mm |
| Height [ h ] | 13.4 mm |
| Height | 12 mm |
| Length of the solder pin | 1.4 mm |
| Pin dimensions | 1 x 1 mm |
| Length | 8.6 mm |
Environmental Product Compliance
| China RoHS | Environmentally friendly use period: unlimited = EFUP-e |
|---|---|
| No hazardous substances above threshold values |
Classificações
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 3 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.6 mm |
| Comprimento do pino (EF006825) | 1.4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
