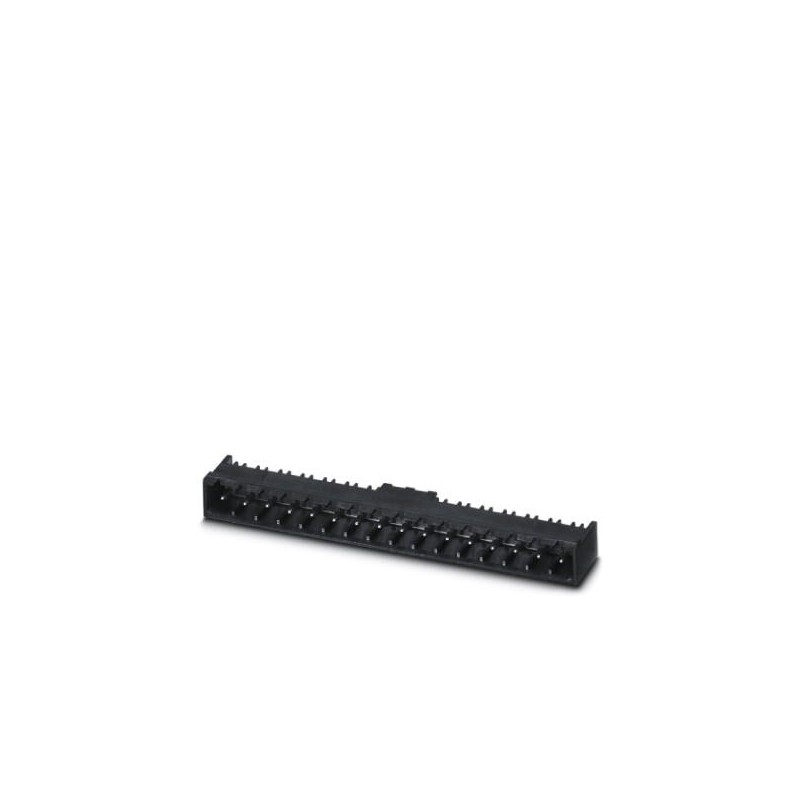

CCA 2,5/23-G P20 THR 1836557 PHOENIX CONTACT Conector de placa de circuito impresso
CCA 2,5/23-G P20 THR
1836557
PHOENIX_CONTACT
52
Produto sob demanda, sem reembolso.
Conector de placa de circuito impresso
Caixa base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 23, número de linhas: 1, número de pólos: 23, número de conexões: 23, família de artigos: CCA 2.5/.. -G, passo: 5 mm, montagem: Solda THR, arranjo de pinos: Arranjo linear de pinos, comprimento do pino [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do plug-in: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: em caixa, Mais informações do usuário e recomendações de design sobre a tecnologia Through Hole Reflow podem ser encontradas em: Downloads
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Caixa básica da placa de circuito impresso, corrente nominal: 12 A, tensão de teste (III/2): 320 V, número de polos: 23, passo: 5 mm, cor: preto, superfície de contato: Estanho, montagem: THR solda, As informações para o usuário e recomendações de especificação sobre a tecnologia Through Hole Reflow encontram-se em "Downloads"
Dados comerciais
| Código do pedido | 1836557 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626020846 |
| Peso por unidade (exclusive embalagem) | 2,220 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 12 mm |
|---|---|
| Largura | 117,8 mm |
| Medida do passo | 5 mm |
| Medida a | 110 mm |
| Largura [ w ] | 117,8 mm |
| Altura [ h ] | 10,57 mm |
| Altura | 8,57 mm |
| Comprimento do pino de solda | 2 mm |
| Medidas do pino | 1 x 1 mm |
| Comprimento | 12 mm |
Geral
| Família de produtos | CCA 2,5/..-G |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 400 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 12 A |
| Corrente de carga máxima | 12 A (por pólo) |
| Material isolante | LCP |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 23 |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 23 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.6 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
