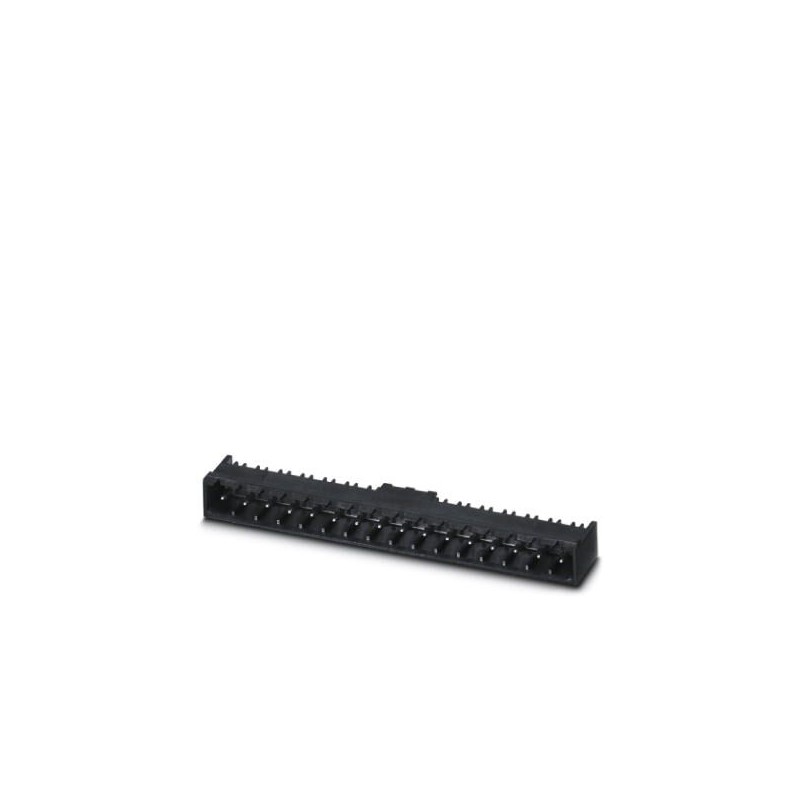

CCA 2,5/23-G P20 THR 1836557 PHOENIX CONTACT Connecteur pour circuit imprimé
CCA 2,5/23-G P20 THR
1836557
PHOENIX_CONTACT
52
Article à la demande, sans remboursement.
Connecteur pour circuit imprimé
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 23, nombre de rangées : 1, nombre de pôles : 23, nombre de connexions : 23, famille d’articles : CCA 2,5/.. -G, pas : 5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : en boîte, plus d’informations pour l’utilisateur et des recommandations de conception sur la technologie de refusion traversante peuvent être trouvées sur : Téléchargements
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, nombre de pôles: 23, pas: 5 mm, coloris: noir, surface des contacts: étain, montage: Soudage THR, Des informations d'utilisation et des recommandations concernant la technologie THR sont disponibles dans la section Téléchargements.
Données commerciales
| Code de commande | 1836557 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626020846 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 12 mm |
|---|---|
| Largeur | 117,8 mm |
| Pas | 5 mm |
| Cote a | 110 mm |
| Largeur [ w ] | 117,8 mm |
| Hauteur [ h ] | 10,57 mm |
| Hauteur de montage | 8,57 mm |
| Longueur du picot | 2 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 12 mm |
Généralités
| Famille d'articles | CCA 2,5/..-G |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 23 |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 23 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5 mm |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.6 mm |
| Longueur de la broche (EF006825) | 2 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
