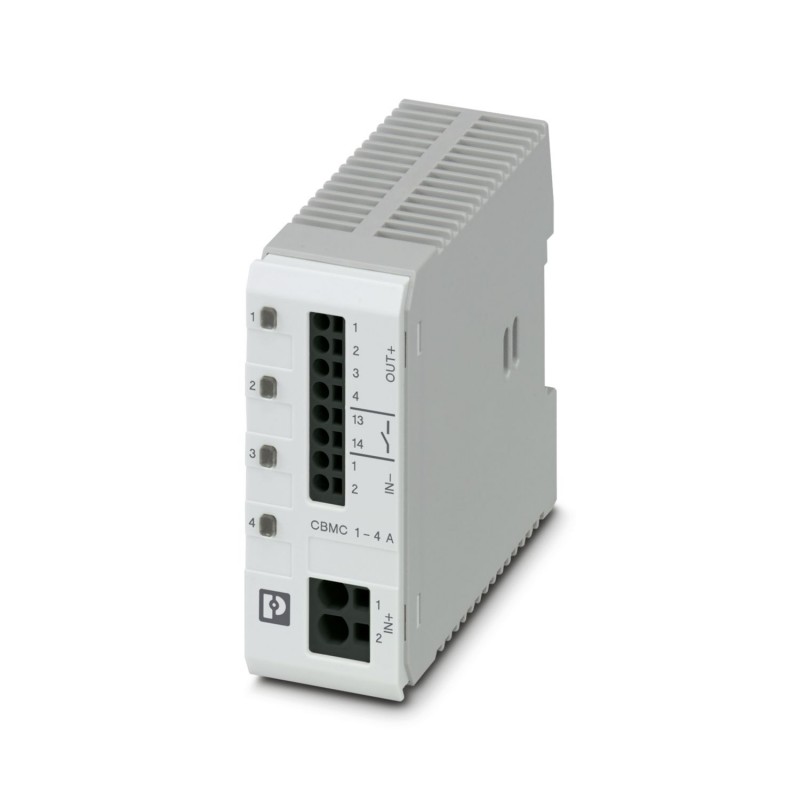

CBMC E4 24DC/1-4A NO 2906031 PHOENIX CONTACT Disjuntor de proteção de equipamentos eletrônico
CBMC E4 24DC/1-4A NO
2906031
PHOENIX_CONTACT
Disjuntor de proteção de equipamentos eletrônico
Interruptor de proteção de equipamentos eletrônicos multicanal para proteger quatro consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Com bloqueio eletrônico das correntes nominais definidas. Para instalação em trilhos DIN.
Disjuntor eletrônico multicanal para proteger quatro cargas a 24 V DC em caso de sobrecarga e curto-circuito. Com bloqueio eletrônico das correntes nominais definidas. Para instalação em trilhos DIN.
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906031 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 316 (C-4-2017) |
| GTIN | 4055626149349 |
| Peso por unidade (exclusive embalagem) | 119,700 GRM |
| Número do imposto alfandegário | 85363090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Teste de umidade | 96 h, 95 % RH, 40 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Impactos (Operação) | 30g (IEC 60068-2-27, Teste Ea) |
| Vibração (funcionamento) | 10 Hz ... 57,6 Hz (Amplitude ±0,35 mm; conforme IEC 60068-2-6, teste Fc) |
| 57,6 Hz … 150 Hz (Aceleração 5g; conforme IEC 60068-2-6, teste Fc) | |
| Grau de proteção | IP20 |
Geral
| Classe de inflamabilidade conforme UL 94 | V-0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza claro RAL 7035 |
| Número de pólos | 4 |
| Classe de proteção | III |
| Formato | Módulo sobre trilho inteiriço |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Tensão de teste | 0,5 kV |
| Tensão operacional | 18 V DC ... 30 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal IN | máx. 16 A DC (IN+) |
| máx. 40 A DC (por cada polo do terminal em caso de jumpeamento de outros equipamentos via IN+) | |
| Tolerância de medição I | ± 15 % |
| Resistência de feedback | máx. 35 V DC |
| Elemento Fail-Safe | 4 A DC (por canal de saída) |
| Eficiência | > 99 % |
| Corrente de repouso I0 | típ. 33 mA |
| Potência de dissipação | típ. 0,8 W (Em estado ocioso) |
| < 4 W (Na operação nominal) | |
| Tempo de inicialização do módulo | 1,6 s |
| Tempo de espera após o desligamento de um canal | 5 s (sobrecarga/Curto-circuito) |
| Tipo de disparo | E (eletrônico) |
| Fusível necessário | não necessário, elemento Fail-Safe integrado |
| Resistência dielétrica | máx. 35 V DC (Circuito de carga) |
| MTBF (IEC 61709, SN 29500) | 11764705 h (com 25 °C com 21 % de carga) |
| 5319148 h (com 40 °C com 34,25 % de carga) | |
| 846023 h (com 60 °C com 100 % de carga) | |
| Tempo de desligamento do circuito de carga | ≤ 10 ms (com curto-circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desligamento de subtensão do circuito de carga | ≤ 17,8 V DC (ativo) |
| ≥ 18,8 V DC (inativo) | |
| Desligamento de sobretensão do circuito de carga | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (inativo) | |
| Circuito de carga capacitiva máx. | 30000 µF (Dependendo do ajuste da corrente e da corrente de curto-circuito disponível) |
Contato de sinalização remoto
| Denominação conexão | Circuito de sinalização remota |
|---|---|
| Função de comutação | Elemento de contato |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Tensão operacional DC | 0 V DC ... 30 V DC |
| Corrente operacional DC | 100 mA DC |
Sinalização
| Canal LED desligado | desligado (Canal desligado) |
|---|---|
| Canal LED verde | acende (Canal ligado) |
| Canal LED amarelo | acende (Canal ligado, grau de utilização do canal > 80 %) |
| piscando (Modo de programação ativo) | |
| Canal LED vermelho | acende (Canal desligado, sobretensão ou subtensão ativa) |
| acende temporariamente (Canal desligado, fase de resfriamento de 5 s, comutação por curto circuito ou sobrecarga) | |
| piscando (Canal desligado, pronto para religação, disparo por curto-circuito e sobrecarga) | |
| piscando duas vezes (Canal desligado, excedimento do limite de corrente total do equipamento de 40 A) |
Dados de conexão
| Denominação conexão | Circuito de corrente principal IN+ |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 15 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 10 mm² |
| Bitola do condutor AWG | 24 ... 8 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 4 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 6 mm² |
| Denominação conexão | Circuito de corrente principal IN- |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Denominação conexão | Circuito de corrente principal OUT |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
Normas e disposições
| Normas/disposições | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| EN 60068-2-78 | |
| EN 50178 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
Classificações
eCl@ss 10.0.127140401eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 36 mm |
| Altura (EF000040) | 90 mm |
| Profundidade (EF000049) | 98 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 30 V |
| Corrente nominal (EF000001) | 16 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 4 A |
| Tempo de inatividade (EF011925) | 0.01 ms |
| Capacidade de carga max. (EF011926) | 0.03 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
