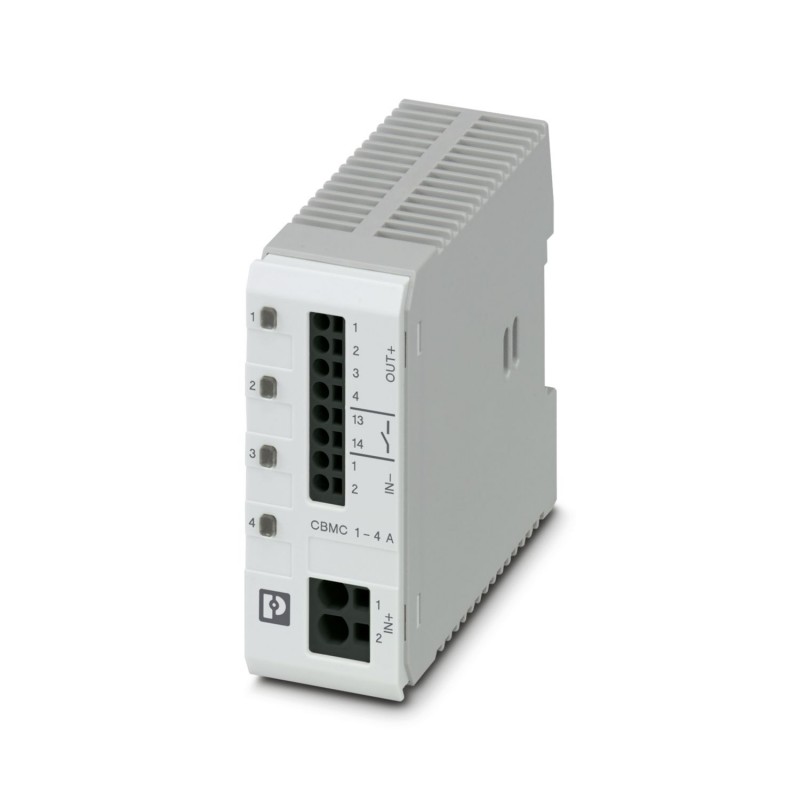

CBMC E4 24DC/1-4A NO 2906031 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
CBMC E4 24DC/1-4A NO
2906031
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Interrupteur de protection d’équipement électronique multicanal pour protéger quatre consommateurs en 24 V DC en cas de surcharge et de court-circuit. Avec verrouillage électronique des courants assignés réglés. Pour l’installation sur des rails DIN.
Disjoncteur d'appareil électronique multicanaux, pour la protection de quatre consommateurs à 24 V DC en cas de surcharge et de court-circuit. Avec dispositif de verrouillage électronique des intensités nominales réglées. Pour une installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | Les courts-circuits puissants répétés peuvent réduire l'intégrale de fusion du fusible en amont intégré. |
Propriétés du produit
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CBMC |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 1 |
| Nombre de voies | 4 |
| État de la gestion des données | |
| Révision de l'article | 14 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Propriétés électriques
| Généralités | |
| Tension de service | 18 V DC ... 30 V DC |
| Tension de référence | 24 V DC |
| Courant de référence IN | max. 16 A DC (IN+) |
| max. 40 A DC (Par pôle en cas de pontage d'autres appareils via IN+) | |
| Courant de référence IN | 1 / 2 / 3 / 4 A DC (réglable par canal de sortie) |
| Courant assigné (préréglé) | 4 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Fusible requis en amont | Uniquement nécessaire si Imaxde l'alimentation > puissance de coupure en cas de court-circuit. Élément Fail-Safe intégré. |
| Pouvoir de coupure de court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Fusible | électronique |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 25 mA |
| Puissance dissipée | typ. 0,6 W (à vide) |
| < 4 W (en régime nominal) | |
| Durée d'initialisation du module | 1,6 s |
| Temps d'attente après déconnexion d'un canal | 5 s (en surcharge / court-circuit) |
| Tolérance de mesure I | ± 15 % |
| MTBF (IEC 61709, SN 29500) | 11764705 h (à 25 °C avec 21 % de charge) |
| 5319148 h (à 40 °C avec 34,25 % de charge) | |
| 846023 h (à 60 °C avec 100 % de charge) | |
| Elément Fail Safe | 4 A DC (par canal de sortie) |
| Circuit de charge | |
| Temps de coupure | ≤ 10 ms (en cas de court-circuit > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Arrêt en cas de sous-tension | ≤ 17,8 V DC (active) |
| ≥ 18,8 V DC (désactivé) | |
| Arrêt en cas de surtension | ≥ 30,5 V DC (active) |
| ≤ 29,5 V DC (désactivé) | |
| Charge capacitive max. | 30000 µF (En fonction du réglage du courant et du courant de court-circuit disponible) |
| Temporisation à l'enclenchement | 0,1 s (par canal de sortie) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Circuit de signalisation à distance |
| Fonction de commutation | Contact NO |
| Tension de service | 0 V DC ... 30 V DC |
| Courant de service | 100 mA DC |
Caractéristiques de raccordement
| Circuit principal IN+ | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 15 mm |
| Section de conducteur rigide | 0,2 mm² ... 10 mm² |
| Section conduct. AWG | 24 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 4 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 6 mm² |
| Circuit principal IN- | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² |
| Circuit de signalisation à distance | |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² |
Signalisation
| Canal LED arrêt | désactivé (Canal désactivé) |
| Canal LED jaune | allumé (Canal mis en circuit, charge du canal > 80 %) |
| clignote (Mode de programmation actif) | |
| Canal LED vert | allumé (Canal activé) |
| Canal LED rouge | allumé (Canal mis hors circuit, surtension ou sous-tension active) |
| s'éclaire temporairement (Canal mis hors circuit, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) | |
| clignote (Canal mis hors circuit, prêt à la remise en circuit, déclenchement de surcharge ou de court-circuit) | |
| clignote deux fois (Canal désactivé, dépassement de la limitation de courant totale des appareils de 40 A) |
Dimensions
| Dessin coté |  |
| Largeur | 36 mm |
| Hauteur | 90 mm |
| Profondeur | 98 mm (avec profilé 7,5 mm) |
Indications sur les matériaux
| Couleur | gris clair (RAL 7035) |
| Matériau | PC |
| PA 6.6 | |
| PA 6.3T | |
| POM | |
| Classe d'inflammabilité selon UL 94 | V-0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 3000 m jusqu'à 52 °C (amsl) |
| ≤ 4000 m jusqu'à 46 °C (amsl) | |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 57,6 Hz (Amplitude ±0,35 mm ; selon CEI 60068-2-6, test Fc) |
| 57,6 Hz … 150 Hz (Accélération 5g ; selon CEI 60068-2-6, test Fc) | |
Homologations
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| Test aux gaz nocifs | |
| Repérage | ISA S71.04.2013 G3 Harsh Group A |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | CEM - émission de perturbation pour les zones résidentielles, commerciales et de l'industrie légère |
| Normes/prescriptions | EN 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
Montage
| Type de montage | Profilé : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 36 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 98 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 16 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.01 ms |
| Charge capacitive maximale (EF011926) | 0.03 µF |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Température ambiante en fonctionnement (EF007515) | -25 °C |
