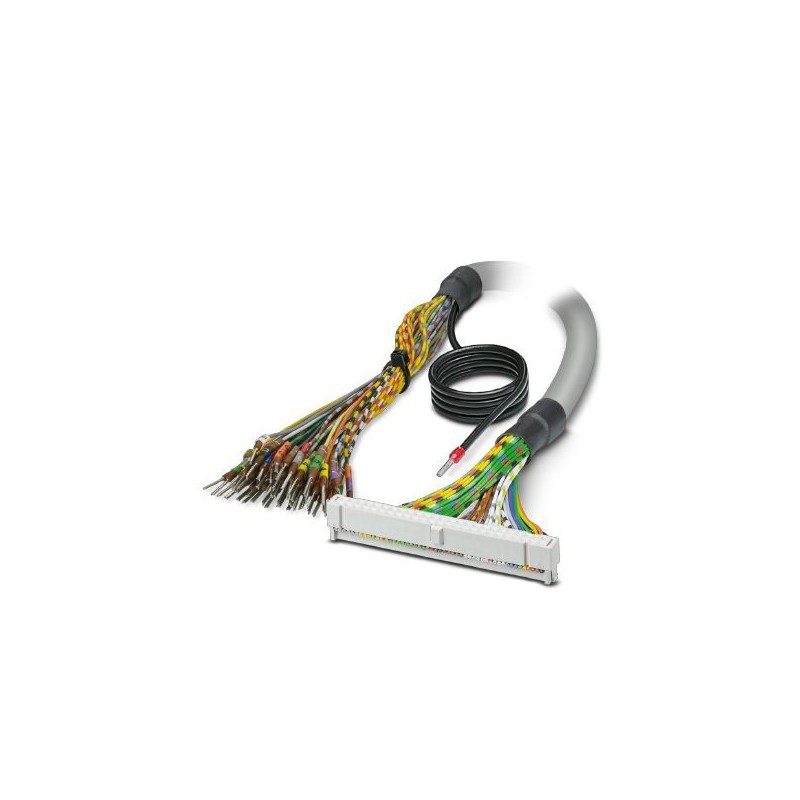

CABLE-FLK50/OE/0,14/2000/S 2909784 PHOENIX CONTACT Cabo circular, montado blindado conexão 1: Régua de soque..
CABLE-FLK50/OE/0,14/2000/S
2909784
PHOENIX_CONTACT
10
Cabo circular, montado blindado; conexão 1: Régua de soquetes IDC/FLK (1x 50-pólos); conexão 2: Condutores individuais (50-pólos) (Os condutores estão identificados e equipados com terminais tubulares.); comprimento de cabo: 20 m
Fio redondo feito blindado; Conexão 1: Conexão IDC/FLK feminina (1x 50 polos); Conexão 2: Condutores individuais (48 polos) (Os condutores são rotulados e equipados com tampas dos dedos); Comprimento do cabo: 20m
Assembled shielded round cable; connection 1: IDC/FLK socket strip (1x 50-position); connection 2: Single wires (48-position) (The wires are marked and fitted with ferrules.); cable length: 20 m
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 2909784 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4055626380704 |
| Número do imposto alfandegário | 85444290 |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 70 °C (fixed installation) |
|---|---|
| -10 °C ... 70 °C (flexible installation) | |
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Maximum altitude | ≤ 2000 m |
| Degree of protection | IP00 |
| ≥ IP54 (Installation location) |
General
| Max. permissible operating voltage | 25 V AC |
|---|---|
| 60 V DC | |
| Max. current carrying capacity per path | 1 A |
| Length of cable | 20 m |
| External cable diameter | 11 mm ±0,3 mm |
| Single wire, cross section | 0.14 mm² |
| Single wire, cross section [AWG] | 26 |
| Single wire, number of litz wires | 7 |
| Single wire, material | Cu tin-plated |
| Wire diameter incl. insulation | 1 mm ±0.03 mm |
| Smallest bending radius, fixed installation | 113 mm |
| Smallest bending radius, movable installation | 203 mm |
| Bending cycles | 5000 (at a radius of ≥ 18x outside diameter) |
| Cable, preassembly | Insulation displacement, IEC 60352-4/DIN EN 60352-4 |
| Shielding | yes |
| Tinned copper-braided shield, approx. 85% covering | |
| Cable insulation resistance | ≥ 20 MΩ/km (20 °C) |
| Cable resistance | ≤ 145 Ω/km (at 20 °C) |
| Outer sheath, material | Semi-rigid PVC |
| External sheath, color | gray RAL 7035 |
| Nominal operating mode | 100% operating factor |
Connection data
| Connection name | Field level |
|---|---|
| Connection method | Single wires |
| Number of positions | 48 |
| Note | The wires are marked and fitted with ferrules. |
Connection data 2
| Connection name | Controller level |
|---|---|
| Connection in acc. with standard | IEC 60603-13 |
| Connection method | IDC/FLK socket strip |
| Number of connections | 1 |
| Number of positions | 50 |
| Insertion/withdrawal cycles | > 50 |
| Pitch | 2.54 mm |
Standards and Regulations
| Flame resistance | UL VW-1 |
|---|---|
| CSA FT-1 | |
| IEC 60332-1-2 | |
| VDE 0842, Part 332-1-2 | |
| IEC 60332-3-22 | |
| Resistance to oil | against occasional splashes |
| Gasoline resistance | against occasional splashes |
| Designation | Air clearances and creepage distances |
| Standards/regulations | DIN EN 50178 |
| Rated insulation voltage | 63 V |
| Rated surge voltage | 0.6 kV (1.2/50 μs) |
| Insulation | Functional insulation |
| Pollution degree | 2 |
| Overvoltage category | II |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 years |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Classificações
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
ETIM
| ETIM 2.0 | EC000237 |
|---|---|
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
