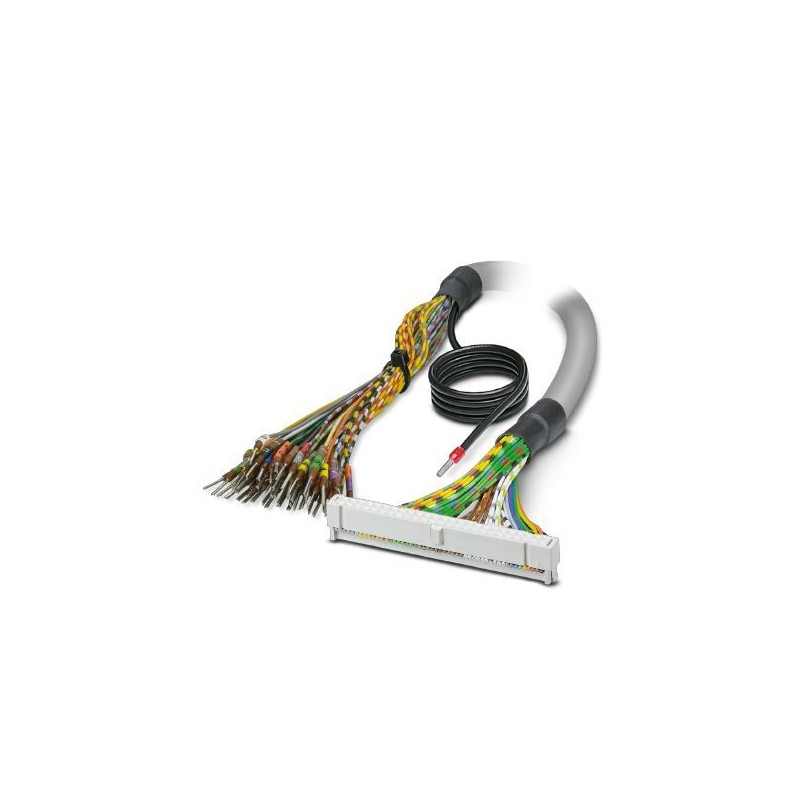

CABLE-FLK50/OE/0,14/2000/S 2909784 PHOENIX CONTACT Cable redondo confeccionado apantallado conexión 1: Hembr..
CABLE-FLK50/OE/0,14/2000/S
2909784
PHOENIX_CONTACT
10
Cable redondo confeccionado apantallado; conexión 1: Hembra de conexión IDC/FLK (1x 50-polos); conexión 2: Conductores individuales (50-polos) (Los conductores están rotulados y equipados con punteras.); longitud de cable: 20 m
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2909784 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK213Y - |
| EAN | 4055626380704 |
| Peso por unidad (sin incluir el embalaje) | 3.753,100 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
|---|---|
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Índice de protección | IP00 |
| ≥ IP54 (Lugar de montaje) |
Generalidades
| Tensión de servicio máx. admisible | 25 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 1 A |
| Longitud de cable | 20 m |
| Diámetro exterior del cable | 11 mm ±0,3 mm |
| Conductor individual, sección | 0,14 mm² |
| Conductor individual, sección [AWG] | 26 |
| Conductores individuales, número de hilos trenzados | 7 |
| Conductor individual, material | Cu estañado |
| Diámetro de conductor incl. aislamiento | 1 mm ±0,03 mm |
| Menor radio de flexión, montaje fijo | 113 mm |
| Menor radio de flexión, montaje móvil | 203 mm |
| Ciclos de flexión | 5000 (con radio ≥ 18x de diámetro exterior) |
| Cable, confeccionado | Técnica por desplazamiento de aislamiento, IEC 60352-4/DIN EN 60352-4 |
| Apantallamiento | sí |
| Malla de hilos de cobre estañados, recubrimiento aprox. 85 % | |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ/km (20 °C) |
| Resistencia de la línea | ≤ 145 Ω/km (a 20 °C) |
| Envoltura exterior, material | PVC semirrígido |
| Envoltura exterior, color | gris RAL 7035 |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Datos de conexión
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conductores individuales |
| Número de polos | 48 |
| Observación | Los conductores están rotulados y equipados con punteras. |
Datos de conexión 2
| Denominación Conexión | Nivel de control |
|---|---|
| Conexión según norma | IEC 60603-13 |
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 50 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
Normas y especificaciones
| Resistencia a las llamas | UL VW-1 |
|---|---|
| CSA FT-1 | |
| IEC 60332-1-2 | |
| VDE 0842, parte 332-1-2 | |
| IEC 60332-3-22 | |
| Resistencia al aceite | contra salpicaduras ocasionales |
| Resistencia a la gasolina | contra salpicaduras ocasionales |
| Denominación | Líneas de fuga y espacios de aire |
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 63 V |
| Tensión transitoria de dimensionamiento | 0,6 kV (1,2 / 50 μs) |
| Aislamiento | Aislamiento funcional |
| Grado de polución | 2 |
| Categoría de sobretensión | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
ETIM
| ETIM 2.0 | EC000237 |
|---|---|
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
