> PHOENIX_CONTACT>Conectores PCB>BCP-500-15 GN BDWHB2SOVPE250 5453347 PHOENIX CONTACT Parte de encaixe,Corrente nominal: 12 A,Tensão atribuíd..
ANUNCIAR
Produto anterior Próximo produto

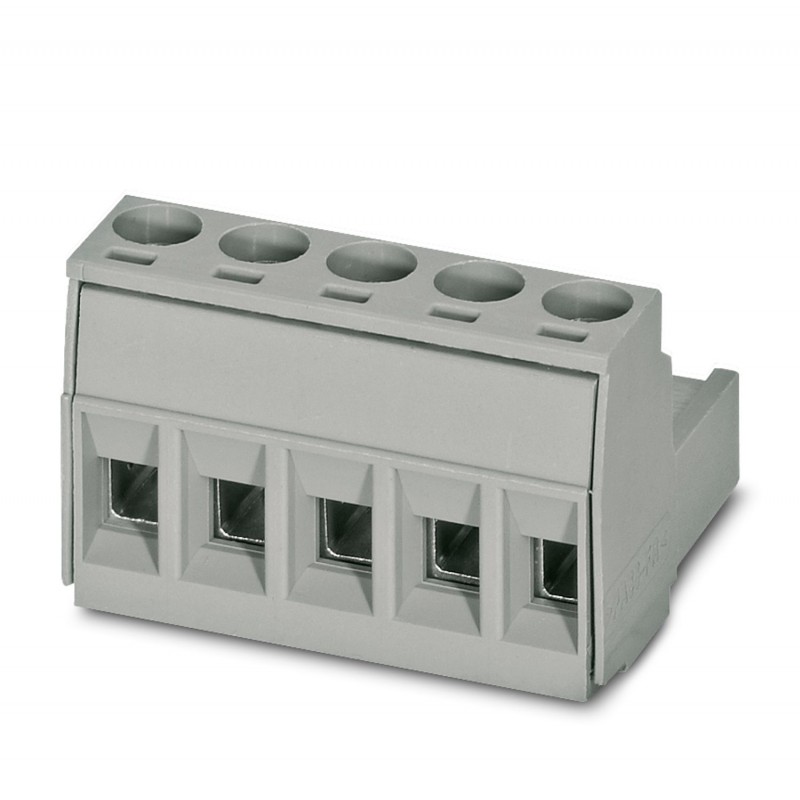

BCP-500-15 GN BDWHB2SOVPE250 5453347 PHOENIX CONTACT Parte de encaixe,Corrente nominal: 12 A,Tensão atribuíd.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BCP-500-15 GN BDWHB2SOVPE250 5453347 PHOENIX CONTACT Parte de encaixe,Corrente nominal: 12 A,Tensão atribuíd..

BCP-500-15 GN BDWHB2SOVPE250

5453347

PHOENIX_CONTACT

250

Parte de encaixe,Corrente nominal: 12 A,Tensão atribuída (III/2): 320 V,N. º pólos: 15,Fase: 5 mm,Técnica de ligação: Ligação por parafuso com cápsula de tração,Superfície de contato: Estanho

Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: verde esbranquiçado, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 15, número de linhas: 1, número de polos: 15, número de conexões: 15, família de artigos: BCP, passo: 5 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão do condutor/placa de circuito impresso: 0 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: BASICLINE 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalado na caixa

PCB connector, nominal current: 12 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 15, pitch: 5 mm, connection method: Screw connection with tension sleeve, color: pastel green, contact surface: Tin

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $2,962.09
Preço unitário: $11.85
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda5453347
Quantidade de embalagem250 UNID
Quantidade mínima de encomenda250 UNID
GTIN (EAN)4046356896177
Peso por unidade (exclusive embalagem)23,850 g
Número do imposto alfandegário85366990
País de origemCN (China)

Desenhos

Diagram

Diagram

Dimensional drawing

Dimensional drawing

Voltar para cima

Dimensions

Length [ l ]18.2 mm
Width [ w ]75 mm
Height [ h ]15 mm
Pitch5 mm
Dimension a70 mm
Voltar para cima

General

Range of articlesBCP
Number of positions15
Connection methodScrew connection with tension sleeve
Insulating material groupI
Rated surge voltage (III/3)4 kV
Rated surge voltage (III/2)4 kV
Rated surge voltage (II/2)4 kV
Rated voltage (III/3)250 V
Rated voltage (III/2)320 V
Rated voltage (II/2)630 V
Connection in acc. with standardEN-VDE
Nominal current IN12 A
Nominal cross section2.5 mm²
Insulating materialPA
Flammability rating according to UL 94V0
Stripping length7 mm
Screw threadM3
Tightening torque, min0.4 Nm
Tightening torque max0.5 Nm
Voltar para cima

Connection data

Conductor cross section solid min.0.2 mm²
Conductor cross section solid max.2.5 mm²
Conductor cross section flexible min.0.2 mm²
Conductor cross section flexible max.2.5 mm²
Conductor cross section flexible, with ferrule without plastic sleeve min.0.25 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.2.5 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.0.25 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.2.5 mm²
Conductor cross section AWG min.24
Conductor cross section AWG max.12
2 conductors with same cross section, solid min.0.2 mm²
2 conductors with same cross section, solid max.1 mm²
2 conductors with same cross section, stranded min.0.2 mm²
2 conductors with same cross section, stranded max.1.5 mm²
Two conductors with the same cross section stranded, with ferrule and without plastic sleeve, minimum0.25 mm²
Two conductors with the same cross section stranded, with ferrule and without plastic sleeve, maximum1 mm²
Two conductors with the same cross section, flexible, with TWIN ferrules, with plastic sleeve, minimum0.5 mm²
Two conductors with the same cross section, flexible, with TWIN ferrules, with plastic sleeve, maximum1.5 mm²
Voltar para cima

Standards and Regulations

Connection in acc. with standardEN-VDE
CUL
Flammability rating according to UL 94V0
Voltar para cima

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEnvironmentally Friendly Use Period = 50 years
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Voltar para cima

ETIM

ETIM 4.0EC002637
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Voltar para cima

UNSPSC

UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Voltar para cima

ETIM for 5453347 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de polos (EF001391) 15
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 5 mm
Dimensão das conexões (EF006827) 5 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 12 A
Tensão especificada de funcionamento (EF000228) 320 V
Tensão especificada de pico (EF002993) 4 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.25 mm²
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
