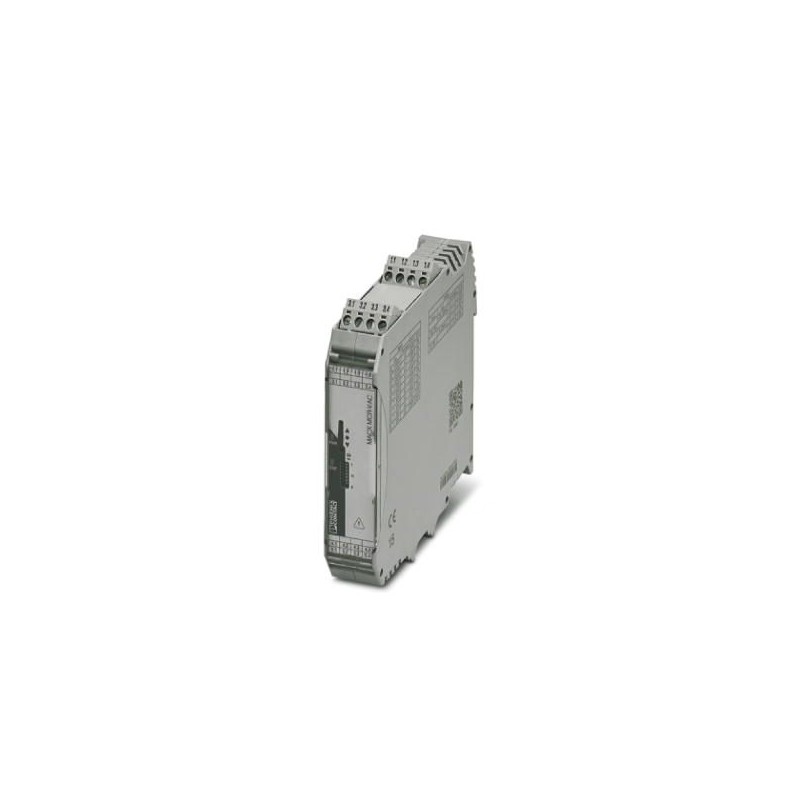

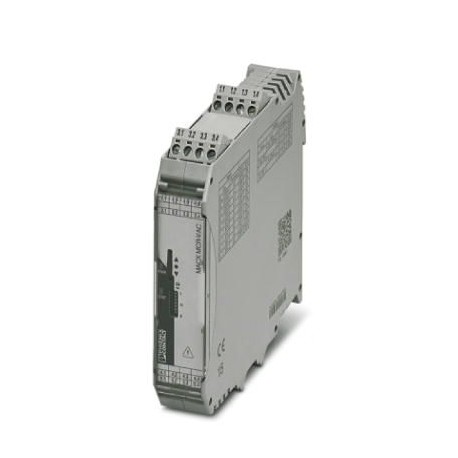

MACX MCR-VAC 2906239 PHOENIX CONTACT Transdutor de tensão
MACX MCR-VAC
2906239
PHOENIX_CONTACT
Transdutor de tensão
Conversor de tensão MACX MCR, para tensões alternadas de 0 V ... 20 V CA a 0 ... 660 V AC, sinal de saída: 0 V ... 10 V/0(4) ... 20 mA
Sensores > Transdutor de tensão
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906239 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 250 (C-5-2017) |
| GTIN | 4055626051000 |
| Peso por unidade (exclusive embalagem) | 229,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C (sem condensação) |
| Máx. altura de aplicação | ≤ 2000 m |
Dados de entrada
| Faixa de tensão de entrada | 0 V ... 550 V AC |
|---|---|
| Resistência de entrada | 5500 kΩ |
| Faixa de tensão de entrada | 0 V ... 370 V AC |
| Resistência de entrada | 3700 kΩ |
| Faixa de tensão de entrada | 0 V ... 250 V AC |
| Resistência de entrada | 2500 kΩ |
| Faixa de tensão de entrada | 0 V ... 170 V AC |
| Resistência de entrada | 1700 kΩ |
| Faixa de tensão de entrada | 0 V ... 120 V AC |
| Resistência de entrada | 1200 kΩ |
| Faixa de tensão de entrada | 0 V ... 80 V AC |
| Resistência de entrada | 800 kΩ |
| Faixa de tensão de entrada | 0 V ... 54 V AC |
| Resistência de entrada | 800 kΩ |
| Faixa de tensão de entrada | 0 V ... 36 V AC |
| Resistência de entrada | 800 kΩ |
| Faixa de tensão de entrada | 0 V ... 24 V AC |
| Resistência de entrada | 240 kΩ |
| Tensão nominal | + 660 V AC |
Dados de saída
| Denominação saída | Saída de tensão |
|---|---|
| Sinal de saída tensão | 0 V ... 10 V |
| 2 V ... 10 V | |
| máx. tensão de saída | ≤ 11 V |
| Carga/carga de saída da saída de tensão | > 10 kΩ |
| Ripple | 50 mV |
| Denominação saída | Saída de corrente |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| máx. corrente de saída | ≤ 22 mA |
| Carga/carga de saída da saída de corrente | < 500 Ω |
Alimentação
| Tensão nominal de alimentação | 24 V DC (-20 % ... +25 %) |
|---|---|
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
| Máximo consumo de energia | < 45 mA |
Dados de conexão
| Tipo de conexão | Borne a parafuso plugável COMBICON |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Tecnologia de conexão | Conexão a parafuso |
Geral
| Erro de transmissão máximo | < 1 % (do valor final da faixa de medição, 45 ... 65 Hz) |
|---|---|
| < 1,3 % (do valor final da faixa de medição, 65 ... 405 Hz) | |
| Coeficiente de temperatura máximo | < 0,015 %/K |
| Faixa de medição de frequência | 45 Hz ... 405 Hz |
| Compensação zero | ± 20 % |
| Compensação Span | ± 20 % |
| Resposta ao degrau (10-90%) | < 180 ms |
| Tensão de teste | 5,3 kV AC (50 Hz, 1 min) |
| Grau de impurezas | 2 |
| Normas / Determinações | IEC 61010-1 |
| IEC 61010-2-030 | |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Posição de montagem | opcional |
| Instrução de montagem | alinhamento possível com distância = 10 mm |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 61010 Listed |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Faixa de frequência | 45 Hz ... 405 Hz |
| Normas / Determinações | IEC 61010-1 |
| IEC 61010-2-030 | |
| Diretiva de baixa tensão | Conformidade com a Directiva de Baixa Tensão |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 61010 Listed |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210125eCl@ss 8.027210125eCl@ss 9.027210125
| Característica | Valor |
|---|---|
| Faixa de medição do valor inicial de tensão (EF008197) | 0 V |
| Faixa de medição dos valores finais, tensão (EF008265) | 550 V |
| Função de configuração integrada (EF003064) | Sim |
| Com saída de comutação (EF005225) | Não |
