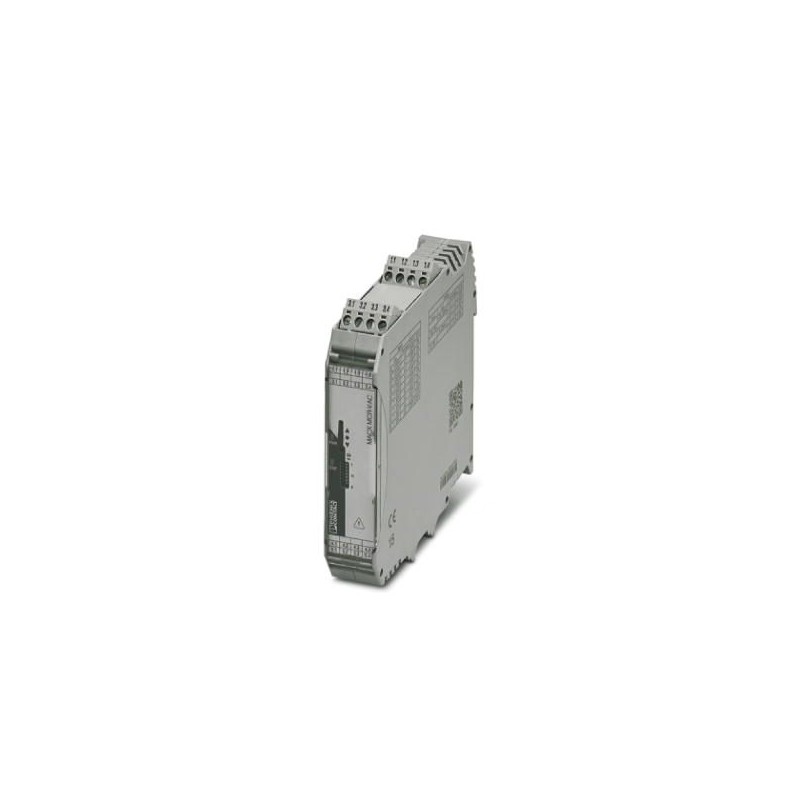

MACX MCR-VAC 2906239 PHOENIX CONTACT Convertidor de tensión
MACX MCR-VAC
2906239
PHOENIX_CONTACT
Convertidor de tensión MACX MCR, para tensiones alternas de 0 V ... 20 V AC a 0 ... 660 V AC, señal de salida: 0 V ... 10 V/0(4) ... 20 mA
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906239 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4B11 - |
| Página del catálogo | Página 250 (C_5_2017) |
| EAN | 4055626051000 |
| Peso por unidad (sin incluir el embalaje) | 229,000 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (sin condensación) |
| Máx. Altura de fijación | ≤ 2000 m |
Datos de entrada
| Rango de tensión de entrada | 0 V ... 550 V AC |
|---|---|
| Resistencia de entrada | 5500 kΩ |
| Rango de tensión de entrada | 0 V ... 370 V AC |
| Resistencia de entrada | 3700 kΩ |
| Rango de tensión de entrada | 0 V ... 250 V AC |
| Resistencia de entrada | 2500 kΩ |
| Rango de tensión de entrada | 0 V ... 170 V AC |
| Resistencia de entrada | 1700 kΩ |
| Rango de tensión de entrada | 0 V ... 120 V AC |
| Resistencia de entrada | 1200 kΩ |
| Rango de tensión de entrada | 0 V ... 80 V AC |
| Resistencia de entrada | 800 kΩ |
| Rango de tensión de entrada | 0 V ... 54 V AC |
| Resistencia de entrada | 800 kΩ |
| Rango de tensión de entrada | 0 V ... 36 V AC |
| Resistencia de entrada | 800 kΩ |
| Rango de tensión de entrada | 0 V ... 24 V AC |
| Resistencia de entrada | 240 kΩ |
| Tensión nominal | + 660 V AC |
Datos de salida
| Denominación Salida | Salida de tensión |
|---|---|
| Señal de salida tensión | 0 V ... 10 V |
| 2 V ... 10 V | |
| Tensión de salida máx. | ≤ 11 V |
| Carga/Carga de salida Salida de tensión | > 10 kΩ |
| Ripple | 50 mV |
| Denominación Salida | Salida de corriente |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corriente máx. de salida | ≤ 22 mA |
| Carga/Carga de salida Salida de corriente | < 500 Ω |
Alimentación
| Tensión nominal de alimentación | 24 V DC (-20 % ... +25 %) |
|---|---|
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
| Absorción de corriente máxima | < 45 mA |
Datos de conexión
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Técnica de conexión | Conexión por tornillo |
Generalidades
| Error de transmisión máximo | < 1 % (del valor final del rango de medición, 45 ... 65 Hz) |
|---|---|
| < 1,3 % (del valor final del rango de medición, 65 ... 405 Hz) | |
| Coeficiente de temperatura máximo | < 0,015 %/K |
| Margen de medición de frecuencia | 45 Hz ... 405 Hz |
| Ajuste Zero | ± 20 % |
| Ajuste Span | ± 20 % |
| Respuesta gradual (10-90%) | < 180 ms |
| Tensión de prueba | 5,3 kV AC (50 Hz, 1 min) |
| Grado de polución | 2 |
| Normas/especificaciones | IEC 61010-1 |
| IEC 61010-2-030 | |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | gris |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | alineable con separación = 10 mm |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL 61010 Listed |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Gama de frecuencias | 45 Hz ... 405 Hz |
| Normas/especificaciones | IEC 61010-1 |
| IEC 61010-2-030 | |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL 61010 Listed |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210125eCl@ss 8.027210125eCl@ss 9.027210125
