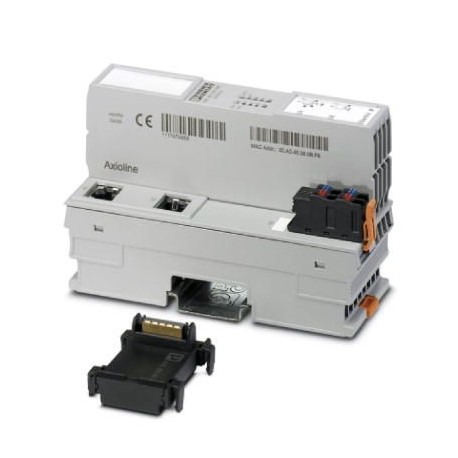

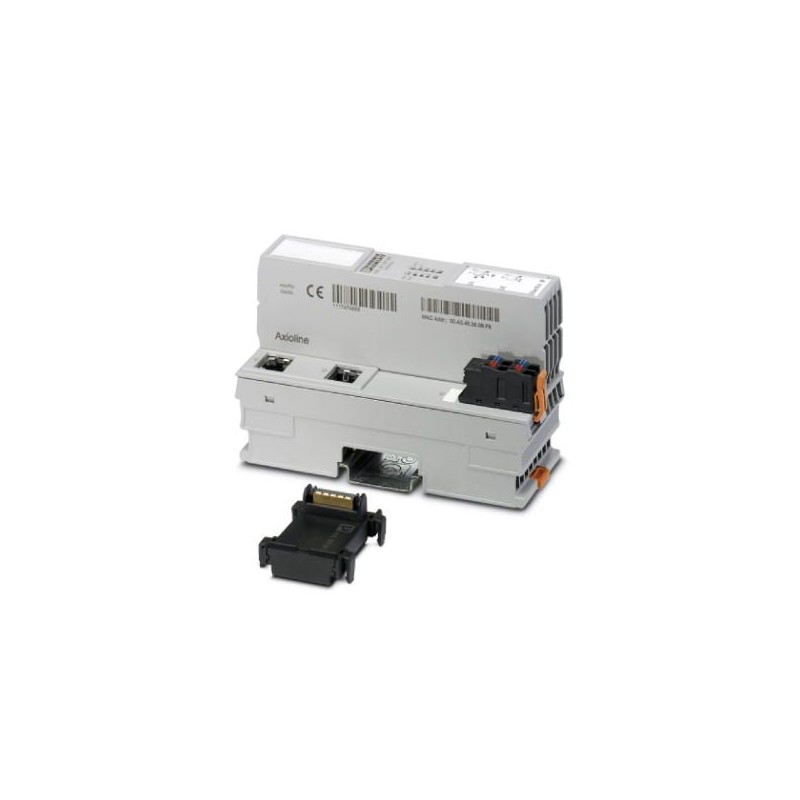

AXL F BK EIP EF 2702782 PHOENIX CONTACT Acoplador de Bus
AXL F BK EIP EF
2702782
PHOENIX_CONTACT
Acoplador de Bus
AxiolineF, acoplador de barramento, EtherNet/IP™, RJ45 fêmea, função estendida, velocidade de transmissão no barramento local: 100 MBit/s, índice de proteção: IP20, incluindo módulo de base de barramento e conector AxiolineF
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702782 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 102 (C-6-2017) |
| GTIN | 4055626320533 |
| Peso por unidade (exclusive embalagem) | 230,700 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 45 mm |
| Altura | 126,1 mm |
| Profundidade | 74 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Posição de montagem: montagem em parede sobre trilho de fixação horizontal) |
|---|---|
| -25 °C ... 55 °C (Posição de montagem: indiferente) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector Axioline F |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 230,7 g |
| Observação sobre o peso | com conector e módulo de base bus |
Interfaces
| Denominação | EtherNet/IP™ |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Suporte RJ45 |
| Nota sobre o tipo de conexão | Autonegociação e autocrossing |
| Velocidade de transmissão | 10/100 MBit/s (half ou full duplex (identificação automática, opcionalmente com ajuste manual)) |
| Tipo de conexão | Ethernet em par trançado RJ45 |
| Denominação | Bus local Axioline F |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
| Denominação | Serviço |
| Tipo de conexão | Micro USB tipo B |
Limites de sistema do acoplador de bus
| Quantidade de participantes assessorados | máx. 63 (por estação) |
|---|---|
| Quantidade de módulos Inline conectáveis | máx. 63 |
Potenciais Axioline
| Denominação | Alimentação da tensão lógica UL(a partir de ULé gerada a alimentação do bus local Axioline F UBus) |
|---|---|
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | máx. 583 mA (com 2 A em UBuspara os I/Os e UL= 24 V) |
| máx. 14 W (com 2 A de carga em UBuspara os I/Os) | |
| Denominação | Alimentação do bus local Axioline F (UBus) |
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Fonte de alimentação | 2 A |
| Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
| Proteção contra inversão de polaridade da tensão de alimentação |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
