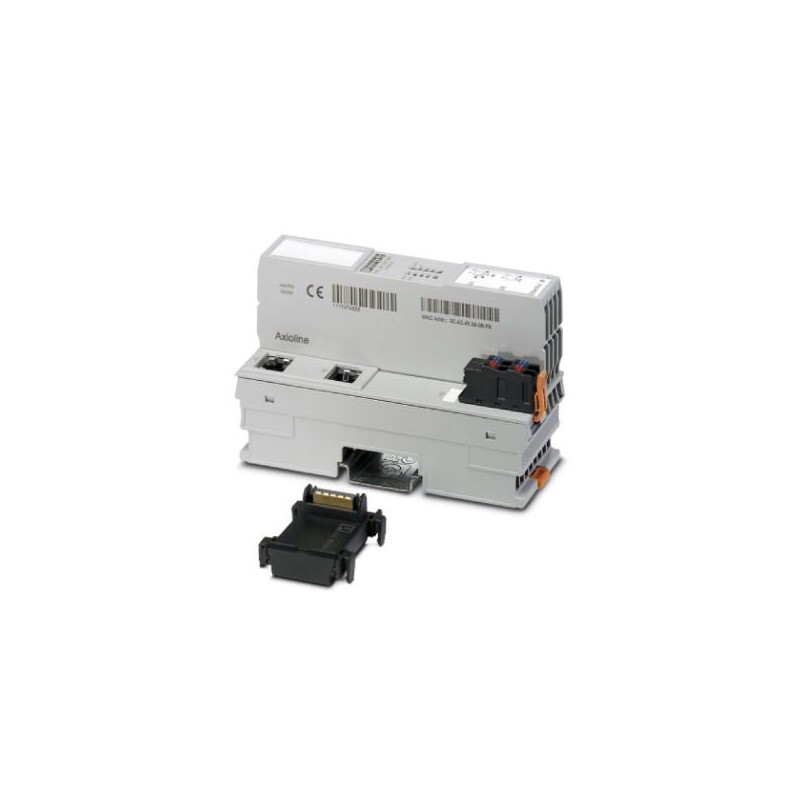

AXL F BK EIP EF 2702782 PHOENIX CONTACT Buskoppler
AXL F BK EIP EF
2702782
PHOENIX_CONTACT
Buskoppler
AxiolineF, Buskoppler, EtherNet/IP™, RJ45-Buchse, erweiterte Funktion, Übertragungsgeschwindigkeit auf lokalem Bus: 100 MBit/s, Schutzart: IP20, inklusive Busbasismodul und AxiolineF-Stecker
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2702782 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 102 (C-6-2017) |
| GTIN | 4055626320533 |
| Gewicht pro Stück (exklusive Verpackung) | 230,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 230,700 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Breite | 45 mm |
| Höhe | 126,1 mm |
| Tiefe | 74 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (Einbaulage: Wandmontage auf waagerechter Tragschiene) |
|---|---|
| -25 °C ... 55 °C (Einbaulage: beliebig) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Anschlussdaten
| Benennung | Axioline F-Stecker |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 230,7 g |
| Hinweis zu Gewichtsangaben | mit Stecker und Bussockelmodul |
Schnittstellen
| Benennung | EtherNet/IP™ |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | RJ45-Buchse |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit | 10/100 MBit/s (halb- oder vollduplex (automatische Erkennung, optional manuell einstellbar)) |
| Übertragungsphysik | Ethernet in RJ45-Twisted-Pair |
| Benennung | Axioline F-Lokalbus |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Benennung | Service |
| Anschlussart | Micro-USB Typ B |
Systemgrenzen des Buskopplers
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
|---|---|
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
Axioline Potenziale
| Benennung | Einspeisung der Logikspannung UL(aus ULwird die Versorgung des Axioline F-Lokalbusses UBuserzeugt) |
|---|---|
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 583 mA (mit 2 A an UBusfür die I/Os und UL= 24 V) |
| Leistungsaufnahme | max. 14 W (mit 2 A Last an UBusfür die I/Os) |
| Benennung | Versorgung des Axioline F-Lokalbusses (UBus) |
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromversorgung | 2 A |
| Schutzbenennung | Überspannungsschutz Versorgungsspannung |
| Verpolschutz Versorgungsspannung |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 30g | |
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
| Keine Gefahrstoffe über den Grenzwerten |
