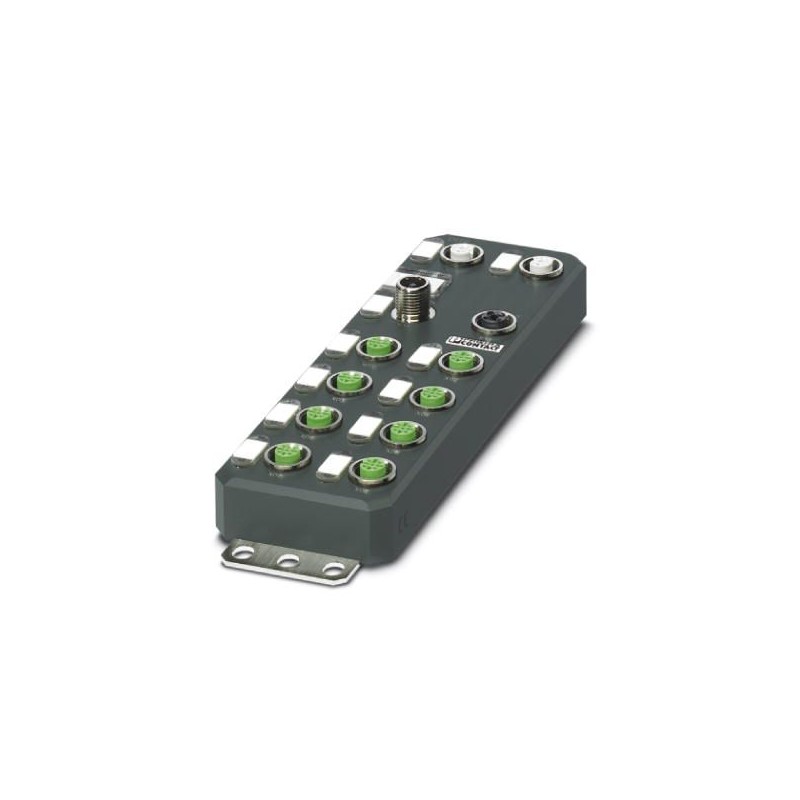

AXL E ETH DI16 M12 6P
2701533
PHOENIX_CONTACT
1
Módulo de I/O descentralizado
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2701533 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 196 (C-6-2017) |
GTIN | 4046356763813 |
Peso por unidade (exclusive embalagem) | 480,000 GRM |
Número do imposto alfandegário | 85176200 |
País de origem | DE (Alemanha) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|
Desenho de medidas | |
---|---|
Largura | 60 mm |
Altura | 185 mm |
Profundidade | 30,5 mm |
Instrução para dimensões | A altura é de 212 mm inclusive abas de fixação. |
Distância de furo de sondagem | 198,5 mm |
Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % |
Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
Grau de proteção | IP65/IP67 |
Denominação | Ethernet |
---|---|
Número de canais | 2 |
Tipo de conexão | Sistema de conexão rápida M12 |
Nota sobre o tipo de conexão | Codificação D |
Identificação do ponto de conexão | Cabo de cobre |
Velocidade de transmissão | 10/100 MBit/s (com autonegociação) |
Número de pólos | 4 |
Denominação | Modbus/TCP |
---|---|
Tipo de equipamento | Escravo Modbus (servidor) |
Protocolos específicos do sistema | Protocolos Modbus Modbus/TCP |
Protocolos compatíveis | SNMP v1 |
HTTP | |
TFTP | |
FTP | |
BootP | |
DHCP | |
Especificação | Modbus application protocol V1.1b |
Denominação | Sistema eletrônico modular e sensores (US) |
---|---|
Tipo de conexão | Conector de encaixe M12 (codificado T) |
Número de pólos | 4 |
Tensão de alimentação | 24 V DC |
Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Consumo de energia | típ. 190 mA ±15 % (com 24 V DC) |
Denominação | Atuadores (UA) para outros equipamentos |
Tipo de conexão | Conector de encaixe M12 (codificado T) |
Número de pólos | 4 |
Tensão de alimentação | 24 V DC |
Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Consumo de energia | típ. 3 mA ±15 % (com 24 V DC) |
Denominação entrada | Entradas digitais |
---|---|
Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
Tipo de conexão | Conector de encaixe M12 ocupação dupla |
Tecnologia de conexão | 4 condutores |
Quantidade de entradas | 16 |
Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito da alimentação do sensor |
Tempo de filtragem de entrada | < 1000 µs |
Faixa de tensão de entrada sinal "0" | 0 V ... 5 V DC |
Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
Corrente de entrada nominal com UIN | típ. 3 mA |
Faixa de teste | Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
---|---|
Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / FE 500 V AC 50 Hz 1 min. | |
Conexão de bus (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
Conexão de bus (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
Conexão de bus (Ethernet 1) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentação 24 V (alimentação do atuador) / alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) 500 V AC 50 Hz 1 min. | |
Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentação 24 V (alimentação do atuador) / FE 500 V AC 50 Hz 1 min. |
Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g, duração 11 ms, impulso de choque semissenoidal | |
Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
