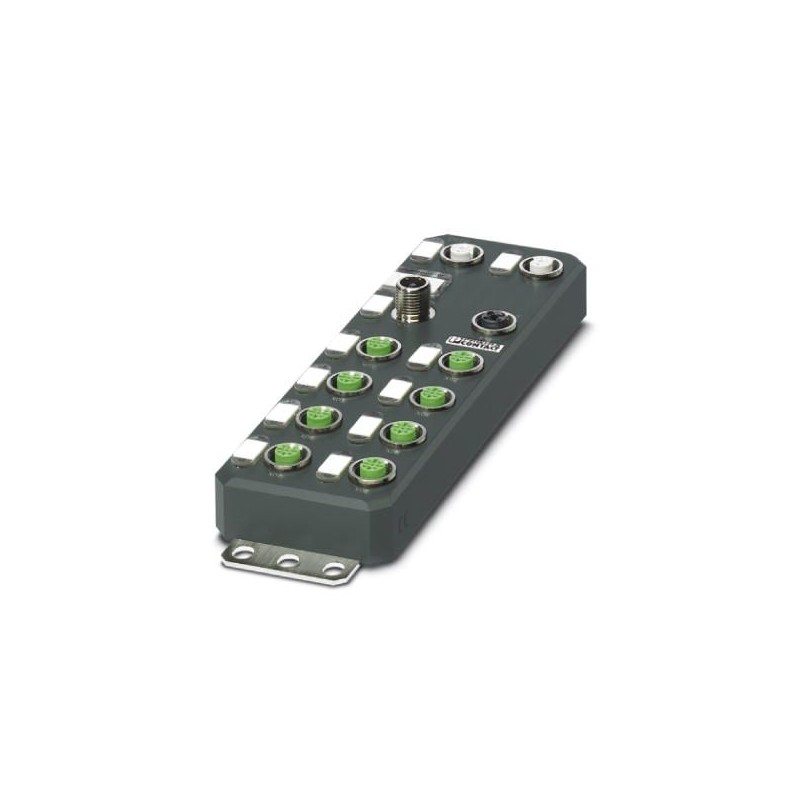

AXL E ETH DI16 M12 6P
2701533
PHOENIX_CONTACT
1
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2701533 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 196 (C-6-2017) |
GTIN | 4046356763813 |
Poids par pièce (hors emballage) | 0,480 KGM |
Numéro du tarif douanier | 85176200 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Dessin coté | |
---|---|
Largeur | 60 mm |
Hauteur | 185 mm |
Profondeur | 30,5 mm |
Renseignements sur les mesures | La hauteur s'élève à 212 mm, languettes de fixation comprises. |
Intervalle entre perçages | 198,5 mm |
Température ambiante (fonctionnement) | -25 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -25 °C ... 85 °C |
Humidité de l'air admissible (service) | 5 % ... 95 % |
Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
Indice de protection | IP65/IP67 |
Dénomination | Ethernet |
---|---|
Nombre de voies | 2 |
Type de raccordement | Raccordement autodénudant M12 |
Remarque concernant la connectique | Détrompage D |
Désignation point de raccordement | Câble en cuivre |
Vitesse de transmission | 10/100 MBit/s (avec auto-négociation) |
Nombre de pôles | 4 |
Dénomination | Modbus/TCP |
---|---|
Type d'appareil | Esclave Modbus (serveur) |
Protocoles propres au système | Protocoles Modbus Modbus/TCP |
Protocoles supportés | SNMP v1 |
HTTP | |
TFTP | |
FTP | |
BootP | |
DHCP | |
Spécification | Protocole d'application Modbus V1.1b |
Dénomination | Bloc électronique et bloc de capteurs (US) |
---|---|
Type de raccordement | Connecteur M 12 (détrompage T) |
Nombre de pôles | 4 |
Tension d'alimentation | 24 V DC |
Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
Courant absorbé | typ. 190 mA ±15 % (pour 24 V DC) |
Dénomination | Bloc d'actionneurs (UA) pour autres appareils |
Type de raccordement | Connecteur M 12 (détrompage T) |
Nombre de pôles | 4 |
Tension d'alimentation | 24 V DC |
Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
Courant absorbé | typ. 3 mA ±15 % (pour 24 V DC) |
Dénomination entrée | Entrées tout-ou-rien |
---|---|
Description de l'entrée | EN 61131-2 type 1 et 3 |
Type de raccordement | Connecteurs M12 à double fonction |
Technique de raccordement | 4 fils |
Nombre d'entrées | 16 |
Dénomination de la protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
Temps de filtre d'entrée | < 1000 µs |
Plage de tension d'entrée signal « 0 » | 0 V ... 5 V DC |
Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
Courant d'entrée nominal pour UIN | typ. 3 mA |
Section contrôlée | Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
---|---|
Alimentation 24 V (alim. logique et capteurs, entrées TOR) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentation 24 V (alim. logique et capteurs, entrées TOR) / terre fonctionnement 500 V AC 50 Hz 1 min. | |
Raccordement bus (Ethernet 1) / terre fonct. 500 V AC 50 Hz 1 min. | |
Raccordement bus (Ethernet 2) / terre fonct. 500 V AC 50 Hz 1 min. | |
Raccordement bus (Ethernet 1) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentation 24 V (alim. actionneurs) / alimentation 24 V (alim. logique et capteurs, entrées TOR) 500 V AC 50 Hz 1 min. | |
Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
Alimentation 24 V (alimentation des actionneurs) / raccordement bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
Alimentation 24 V (alim. actionneurs) / terre fonctionnement 500 V AC 50 Hz 1 min. |
Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
---|---|
Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
